概要
- EMIシールド 導電性粘着テープ(EMIテープ)は、導電性繊維、金属箔などに導電性粘着剤をコーティングした製品であり、電気導電性に優れ、電磁波遮蔽効果が大きい。
- 活用方法によってはグラウンド(接地)機能でも使える。
- 繊維タイプは柔軟性が優れていて、金属箔は電気伝導性が優秀である。
- 片面または両面粘着テープを選択可能であり、用途によって様々な形状加工も可能である。
特長
- RoHS対応品
- UL 510
- ハロゲンフリー
- 電気導電性に優れ、粘着力の調整も可能である
製品の種類と仕様

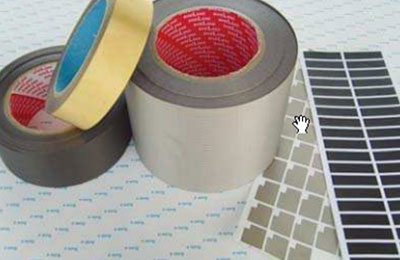

導電性繊維の片面テープ
- 柔軟性に優れ、屈曲面や流動性のある部分に使える
- UL 510、ハロゲンフリー
構造及び材質
- Conductive fabric : metal plated polyester
- Conductive PSA : Acrylic + Ni (flame retardant : option)
- Liner : paper, film
品番 | 基材 | 表面の色 | 厚さ [mm] |
粘着力 [gf/25mm] ASTM D 3330 |
表面抵抗 [Ω/□] MIL-STD-83528C |
難燃性 |
---|---|---|---|---|---|---|
T3186 | Cu/Ni plated PET ripstop woven | Gray | 0.11±0.01 | > 1700 | < 0.10 | UL510 * |
T3185 | Cu/Ni plated PET ripstop woven | Gray | 0.11±0.01 | > 1000 | < 0.10 | UL510 * |
T3181 | Cu/Ni plated PET ripstop woven | Gray | 0.11±0.01 | > 900 | < 0.10 | UL510 ** |
T214 | Cu/Ni plated PET taffeta woven | Gray | 0.11±0.01 | > 700 | < 0.10 | UL510 ** |
T2142 | Cu/Ni plated PET taffeta woven | Gray | 0.10±0.01 | > 1000 | < 0.10 | - |
T1216 | Cu/Ni plated PET ripstop woven | Gray | 0.05±0.01 | > 1000 | < 0.10 | - |
T1256 | Cu/Ni plated PET taffeta woven | Gray | 0.07±0.01 | > 1000 | < 0.10 | - |
T233 | Cu/Ni plated PET taffeta woven | Gray | 0.145±0.015 | > 1000 | < 0.10 | - |
T200 | Cu/Ni plated PET ripstop woven | Gray | 0.11±0.01 | > 1000 | < 0.10 | - |
T217 | Cu/Ni plated PET ripstop woven | Gray | 0.11±0.015 | > 1000 | < 0.50 | - |
T221 | Cu/Ni/Au plated PET taffeta woven | Gold natural | 0.11±0.01 | > 800 | < 0.10 | - |
T2301 | Cu/Ni plated PET taffeta woven | Black | 0.11±0.01 | > 1000 | < 0.10 | - |
* ハロゲンフリー / **ダイオキシン不検出

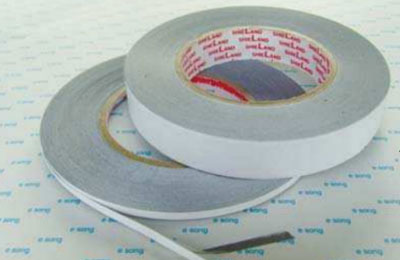

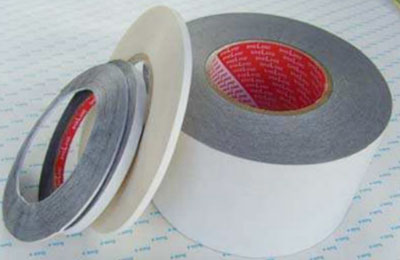

導電性繊維の両面テープ
- 垂直方向の電気伝導性が優秀
- カット時バリの発生が少ない
構造及び材質
- Fabric : matal plated polyester, general polyester
- Conductive PSA : Acrylic + Ni (flame retardant : option)
- Liner : paper, film
品番 | 基材 | 表面の色 | 厚さ [mm] |
粘着力 [gf/25mm] ASTM D 3330 |
表面抵抗 [Ω/□] MIL-STD-83528C |
難燃性 |
---|---|---|---|---|---|---|
T222 | Cu/Ni plated PET mesh woven | Gray | 0.11±0.02 | > 1000 | < 0.50 | - |
T224 | Cu/Ni plated PET mesh woven | Gray | 0.11±0.02 | > 800 | < 0.50 | UL510 相当* |
T2122 | Cu/Ni plated PET taffeta woven | Gray | 0.135±0.015 | > 1000 | < 0.50 | UL510* |
T1218 | Cu/Ni plated PET ripstop woven | Gray | 0.06±0.01 | > 1800 | < 0.10 | - |
T1211 | Cu/Ni plated PET taffeta woven | Gray | 0.08±0.01 | > 1300 | < 0.20 | - |
T1252 | Cu/Ni plated PET non-woven | Gray | 0.05±0.01 | > 1000 | < 0.10 | - |
* ハロゲンフリー

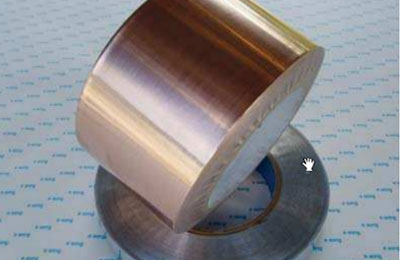

金属箔の片面テープ
- テープの表面に絶縁コーティングが可能
- 金属箔を主基材として、電気伝導性が優秀
構造及び材質
- Metal foil : Al foil, Copper foil
- Conductive PSA : Acrylic + Ni
- Liner : paper, Film etc.
品番 | 基材 | 表面の色 | 厚さ [mm] |
粘着力 [gf/25mm] ASTM D 3330 |
表面抵抗 [Ω/□] MIL-STD-83528C |
難燃性 |
---|---|---|---|---|---|---|
T276 | Copper foil | Cu natural | 0.065±0.01 | > 1000 | < 0.50 | - |
T2801 | Aluminum foil | Al natural |
0.065±0.01 | > 1000 | < 0.50 | - |
T262 | Embossed copper foil | Cu natural |
0.08±0.008 | > 700 | < 0.50 | - |
T283 | Embossed aluminum foil | Al natural |
0.08±0.008 | > 700 | < 0.50 | - |
T3081 | PET film laminated aluminum foil | Al natural |
0.065±0.01 | > 1000 | < 0.50 (Adhesive) | - |
金属箔の両面テープ
- 垂直方向の電気伝導性が優れている
- 安価
構造及び材質
- Metal foil : Al foil, Copper foil
- Conductive PSA : Acrylic + Ni
- Liner : paper, Film, etc.
品番 | 基材 | 表面の色 | 厚さ [mm] |
粘着力 [gf/25mm] ASTM D 3330 |
表面抵抗 [Ω/□] MIL-STD-83528C |
難燃性 |
---|---|---|---|---|---|---|
T2953 | Aluminum foil | Al natural | 0.05±0.01 | > 1000 | < 0.50 | - |
適用事例
導電性粘着テープを電子機器内の各種電線、FFC、外装メタルケースなどに付着して、ケーブル固定、ノイズシールドとアースとして活用されている
製品サポート
品番
Number | Code | Example | |
---|---|---|---|
(1) | Product Code | T (Tape) | |
(2) | Serial Number | 3166 |
