グラウンドフォームガスケット

グラウンドフォームガスケット

  • 電磁波シールド フォームガスケット
  • 電磁波シールド フォームガスケット

概要

  • グラウンドフォームガスケットは外皮が導電性繊維または金属箔で製作され、電磁波遮蔽とグラウンド(接地)の効果を同時に出ることができる電磁波遮蔽素材である。
  • 相手物に付着しやすくなるように両面テープの貼り付いていて、必要によって様々な形状やサイズでの製造も可能である。
  • タッチスイッチ用ガスケット、タッチセンサー用ガスケット、タッチスクリーン用ガスケットなどでの活用ができる。

特長

  • RoHS適合品, ハロゲンフリー
  • 難燃性素材(UL94V-0)を使用
  • グラウンド(接地)と電磁波シールドが同時に可能
  • PUスポンジを芯材として使われており、弾力性が優れている
  • 用途によって様々な長さと形状で製作できるし、Die-Cut、またははさみ切断が容易

製品の詳細

製品の仕様

項目 単位 結果
繊維タイプ アルミホイルタイプ
表面抵抗 Ω/□ < 0.08 < 0.05
シールド効果 (at 100MHz~1GHz) dB > 65 > 65
使用温度 -20 ~ +80 -20 ~ +80
推奨圧縮率 % 25~30 10~15
難燃性 - UL94V-0 *一部のタイプに限る
環境規制 - RoHS適合品


シールド効果

  • [繊維タイプ]
    Graph-Ground-Foam-Gasket-Shielding-Effectiveness-Fabric
    • 試験規格 : MIL STD-83528C 相当
    • 試料サイズ: 10mm(W) x 5mm(T), 両面テープ (T222)
    • 外皮材質:導電性繊維 (Polyester + Cu, Ni)
  • [アルミホイルタイプ]
    Graph-Ground-Foam-Gasket-Shielding-Effectiveness-Aluminum
    • 試験規格 : MIL STD-83528C 相当
    • 試料サイズ: 15mm(W) x 2mm(T), 両面テープ (T222)
    • 外皮材質:アルミホイル


形状種類

長方形タイプ


フラットタイプ


円形タイプ


D タイプ


P タイプ


ダブル P タイプ


L タイプ


C フォルダータイプ


ナイフエッジタイプ


T タイプ


U タイプ


*上記形状/サイズの他にも、カスタムで製作できる


適用事例

電磁波シールドと接地

  • チューナー部、PCB、ケーブルなどにグランドフォームガスケットを貼り付けて、外部ケースと接地した事例

  • 電磁波シールド フォームガスケット
  • 電磁波シールド フォームガスケット
  • 電磁波シールド フォームガスケット
  • 電磁波シールド フォームガスケット
  • 電磁波シールド フォームガスケット
  • 電磁波シールド フォームガスケット

タッチセンサーガスケット/タッチスイッチガスケット

  • タッチセンサーガスケット(タッチスイッチガスケット)は静電タッチ入力方式でパネルとPCB(タッチセンサー)を連結する電極として使われ、冷蔵庫、エアコン、洗濯機、クッカー、インダクションヒーターなど家電製品で良く使われる。
  • 中央にホール加工が可能であり、タッチの際にON/OFFの状態が見えるようにLEDの上に附着することができるので、直観性が高い
  • 柔らかいスポンジを芯材として使われておりますので、PCBやパネルなどにストレスを与えない。
  • 単価は比較的に安価であるが、手作業による工程費用が増加される場合もある

[一般タイプ]

  • 電磁波シールド フォームガスケット
  • 電磁波シールド フォームガスケット

[センターホールタイプ]

  • 電磁波シールド フォームガスケット
  • 電磁波シールド フォームガスケット


製品サポート

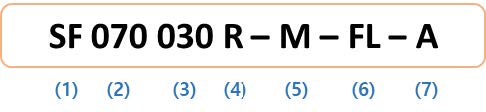

品番

Ground_Foam_Gasket
Number Code Example
(1) Product Code SF (Shield Foam)
(2) Width(W) 070: 7.0mm
(3) Height(T) 030: 3.0mm
(4) Shape R: Rectangular Shape
D: D Shape
O: O Shape
P: P Shape
DP: Double P Shape
L: L Shape
C: C-fold Shape
C2: C-fold with PET film Shape
KE: Knife Edge Shape
T: T Shape
U: U Shape
SB: Small B Shape
DR: Double Rectangular Shape
B: Bell Shape Shape
(5) Double-sided Adhesive Tape A4: T2953
C: T2122 (Halogen Free, Flame Retardant)
D: T317
M: T222
M4: T224 (Halogen Free, Flame Retardant)
N4: T1255 (Halogen Free, Flame Retardant)
N5: T3165 (Halogen Free, Flame Retardant)
X: No adhesive tape
(6) Flame Retardant FL: No Flame Retardant
NB: Flame Retardant (Halogen Free)
NC: Flame Retardant (Dioxin non-detection)
(7) Surface A: PET Ripstop + Cu, Ni
A5: PET Ripstop + Cu, Ni + ATU
B: PET Taffeta + Cu, Ni
C: PET D.T.Y. + Cu, Ni
E: PET Taffeta + Cu, Ni + Carbon
F: PET Ripstop + Cu, Ni, Ag
H3: PET Taffeta + Cu, Ni, Au
J: PET Ripstop + Cu, Ni + Carbon
P: Al Foil + PET Film + PET Fabric
P4: Al Foil + PET Film
