ハニカムベント(高周波タイプ)

ハニカムベント(高周波タイプ)

  • 高周波用ハニカム通気孔
  • 高周波用ハニカム通気孔
  • 高周波用ハニカム通気孔

概要

  • 高周波型ハニカムは、アルミの材質で製作され、電磁波遮蔽用のシールドルーム、シールドチャンバー、シールドボックスの通風口パネルとして使われる。
  • 5G周波数帯域である60GHz以上の超高周波数(ミリ波)でも優れたシールド性能がみられる。

特長

  • 幅広い周波数帯域の対応範囲 (<-70 dB @ 100KHz〜67GHz)
  • 60GHz以上の超高周波帯域(ミリ波、5G周波数帯域)まで対応可能
  • 装着の際には別のフレームを追加で製作する必要もない

製品の詳細

項目 内容 試験方法
サイズ Width 100 ~ 630 mm ESQ-517-23
Length 100 ~ 630 mm
Thickness 30 mm
セルのサイズ ESQ-517-23 ESQ-517-23
遮蔽率 < -70 dB (@100KHz ~ 67GHz) IEEE-Std-299
素材 アルミ
オプション Ni, Cr3+ plating

シールド 効果


適用事例

シールドチャンバー、シールドボックスなどに装着され、ノイズの流入を遮断し、換気性能が優秀である


  • 高周波用ハニカム通気孔
  • 高周波用ハニカム通気孔

製品サポート

品番

Honeycomb_Vent_High_Frequency_Type

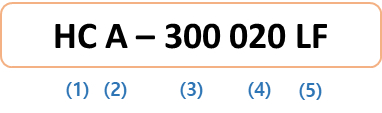

Number Code Example
(1) Product Code HC (Honeycomb)
(2) Material T: Tin plated Steel
S: Stainless steel
B: Brass
A: Aluminum
(3) Height (T) 254: 25.4mm (1 inch)
(4) Hole Size 047: 4.7mm
(5) LF Lead-free

Honeycomb_Vent_High_Frequency_Type
