概要
- ハニカムは、蜂の巣の模様の正六角形構造なので非常に堅牢であり、シールドルーム、シールドテントなどの通風口パネル電磁波遮蔽の用途で活用されている。
- 優れた電磁波遮蔽効果があり、空気及び熱・光が通過できるように設計されている。
特長
- 高い電磁波シールド効果
- 錫メッキ鋼の材質なので、アルミより堅牢である
製品の詳細
項目 | 内容 | 試験方法 |
---|---|---|
サイズ | A 300 ~ 630 mm | ESQ-517-23 |
B 300 ~ 630 mm | ||
T 25.4 mm (1 inch) | ||
セルのサイズ | 4.76 mm (3/16 inch) | ESQ-517-23 |
遮蔽率 | > 100 dB (@100KHz ~ 18GHz) | IEEE-Std-299 |
材質 | 錫メッキ鋼 |
適用事例
シールドルーム、シールドテント、シールドチャンバーなどに装着し、ノイズ流入を遮断し、空気循環が スムーズになりチャンバーの中での作業ができるようにする
製品サポート

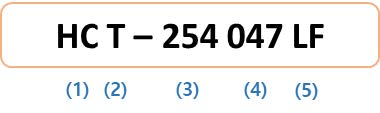

品番
Number | Code | Example |
---|---|---|
(1) | Product Code | HC (Honeycomb) |
(2) | Material | T: Tin plated Steel S: Stainless steel B: Brass A: Aluminum |
(3) | Height (T) | 254: 25.4mm (1 inch) |
(4) | Hole Size | 047: 4.7mm |
(5) | LF | Lead-free |
