概要

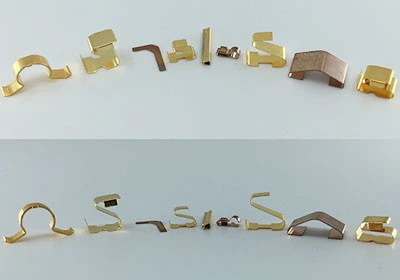

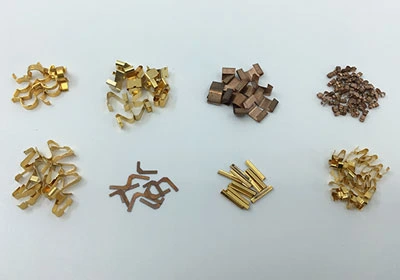

- EMI シールド フィンガー・ストリップ・ガスケットは、ベリリウム銅(BeCu)を主材料と使い、金属疲労に強く弾性に優れ、グラウンド(接地)と電磁波遮蔽用に使用される。
- 接触抵抗が低くて遮蔽効果が優れており、表面に錫・金などをメッキしているので腐食に強い。
- 自動実装(SMT)タイプは自動実装ができるように専用のリール包装で提供できる。
- 電子機器で接地が必要な理由
特長
- ベリリウム銅を主材料として使用
- 接触抵抗が低く、耐食性が優れている
- 自動実装(SMT)タイプは専用リール包装で提供
- RoHS適合品
製品の詳細
Beryllium Copper | Stainless Steel 鋼種 | 表面メッキタイプ |
---|---|---|
UNS# C17200 Be: 1.8~2%, Co+Ni: ≥0.2% Co+N+Fe: ≤0.6%, Pb: ≤0.02% Cu: Balance |
#301 | Au, Ni, Sn |
製品の種類
クリップオンタイプ
![電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_head.jpg)
取付板にクリップ方式で差し込むことだけで装着済みになり、タイプによってはネジで止めることもできる
板野厚みによって様々な種類が揃っている
![F617 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_01a.jpg)
Material
Phosphor bronze
Plating
Au/Ni
Supplying unit
Max. 600mm/80pin

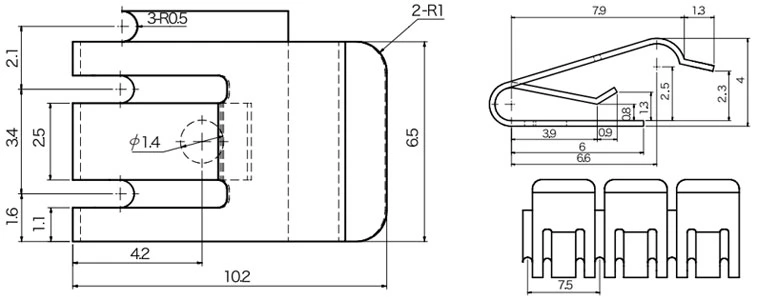

![F617 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_01b.jpg)

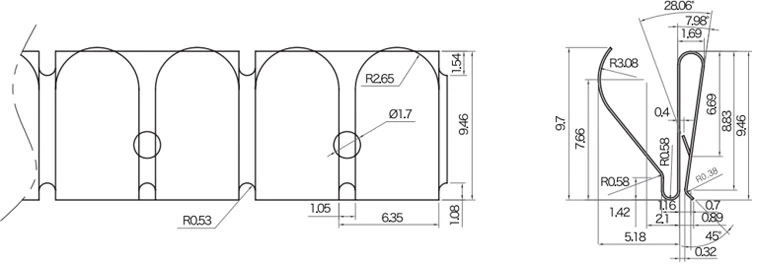

![F623 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_02a.jpg)
Material
BeCu
Plating
Sn
Supplying unit
394mm/31pin
![F623 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_02b.jpg)

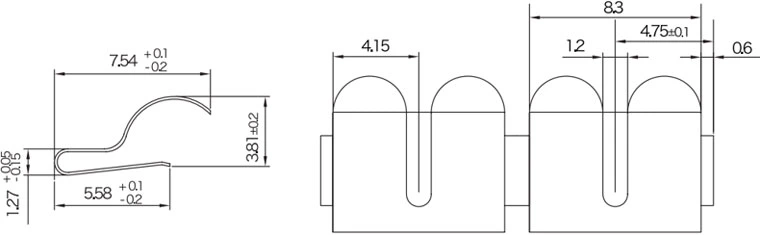

![F624 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_03a.jpg)
Material
BeCu
Plating
Sn
Supplying unit
400mm/42pin
![F624 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_03b.jpg)
![F625 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_04a.jpg)
Material
BeCu
Plating
Sn
Supplying unit
370mm/20pin

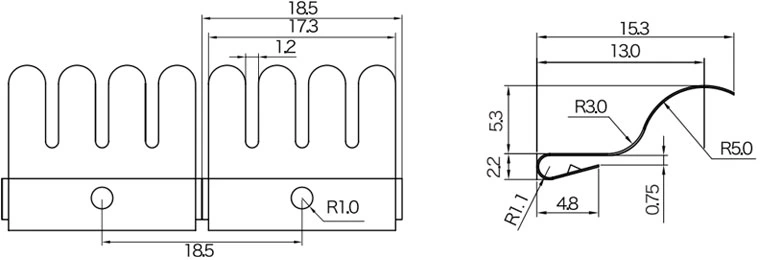

![F625 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_04b.jpg)
![F627 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_05a.jpg)
Material
BeCu
Plating
Sn
Supplying unit
408mm/12pin

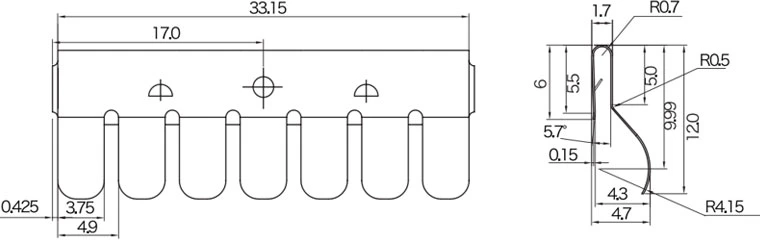

![F627 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_05b.jpg)
![F643 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_06a.jpg)
Material
Phosphor bronze
Plating
Au or Ni
Supplying unit
27pin, 28pin

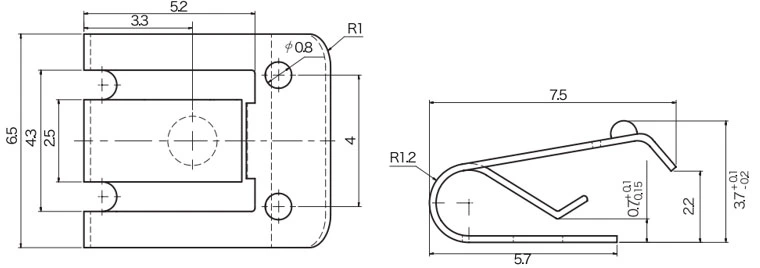

![F643 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_06b.jpg)
![F647 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_07a.jpg)
Material
Phosphor bronze
Plating
Ni
Supplying unit
Roll type

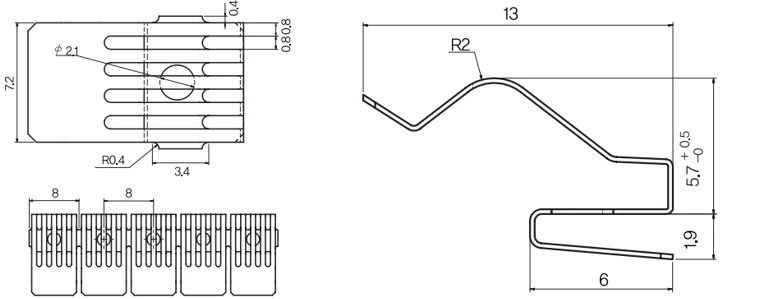

![F647 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_07b.jpg)
![F650 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_09a.jpg)
Material
SUS
Plating
None
Supplying unit
450mm/30pin

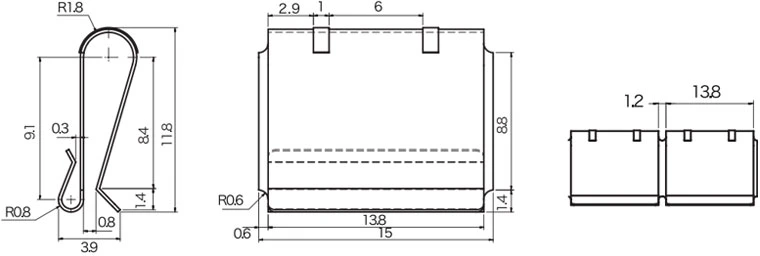

![F650 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_09b.jpg)

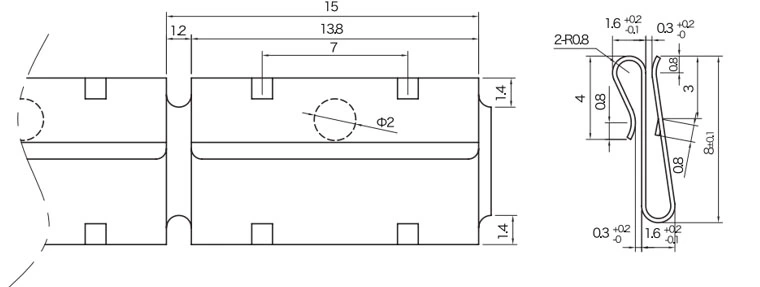

![F653 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_10a.jpg)
Material
SUS
Plating
None
Supplying unit
450mm/30pin
![F653 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_10b.jpg)
![F656 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_11a.jpg)
Material
BeCu
Plating
None
Supplying unit
409.4mm/43pin
3mm thick plate

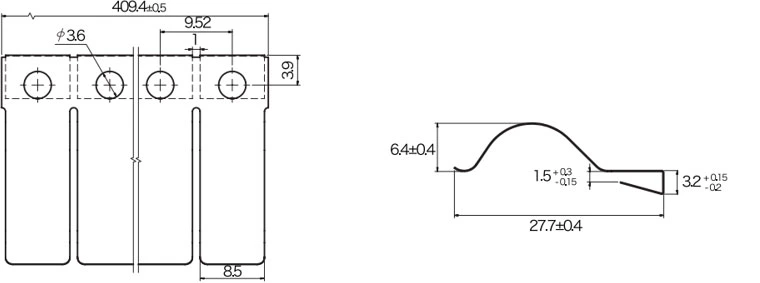

![F656 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_11b.jpg)

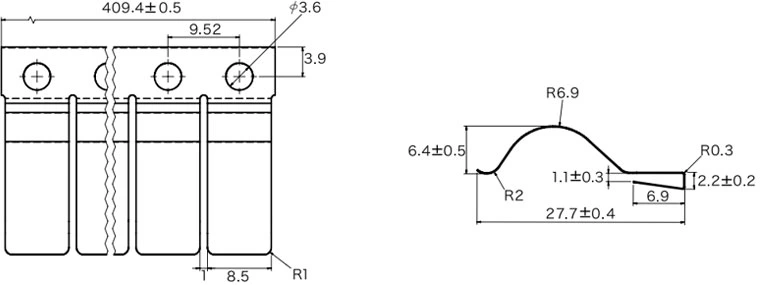

![F6561 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_12a.jpg)
Material
BeCu
Plating
None
Supplying unit
409.4mm/43pin
2mm thick plate
![F6561 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_12b.jpg)

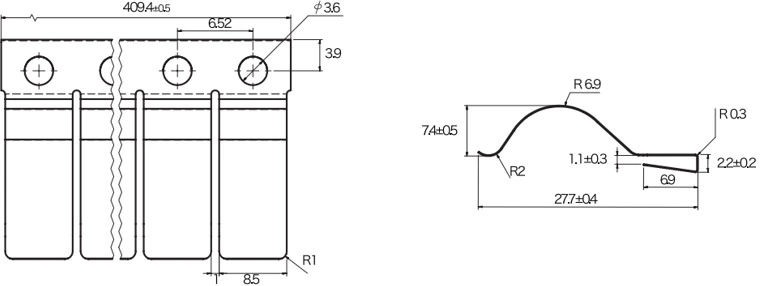

![F6562 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_13a.jpg)
Material
BeCu
Plating
None
Supplying unit
409.4mm/43pin
2mm thick plate
![F6562 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p01_13b.jpg)
スロットマウントタイプ
![電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_head.jpg)
一定幅の取付板に差し込み、鋭利な刃先をスムーズに防ぎます。
![F628 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_01a.jpg)
Material
BeCu
Plating
Ni
Supplying unit
213.7mm/45pin

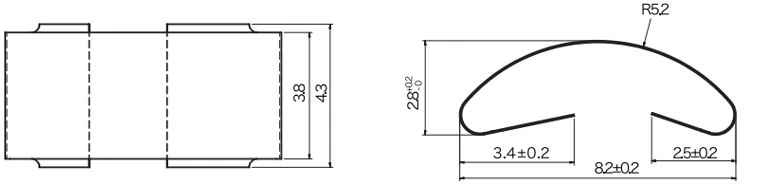

![F628 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_01b.jpg)
![F641 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_02a.jpg)
Material
BeCu
Plating
Ni
Supplying unit
220.8mm/48pin

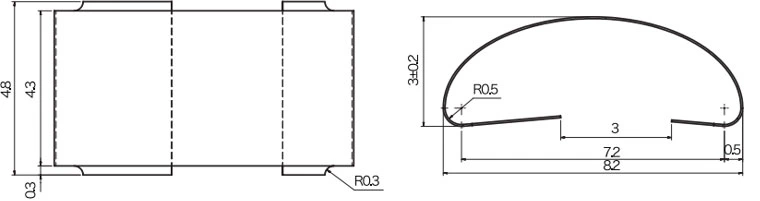

![F641 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_02b.jpg)
![F641 Track 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_03a.jpg)
Material
BeCu
Plating
Ni
Supplying unit
Max, 551mm

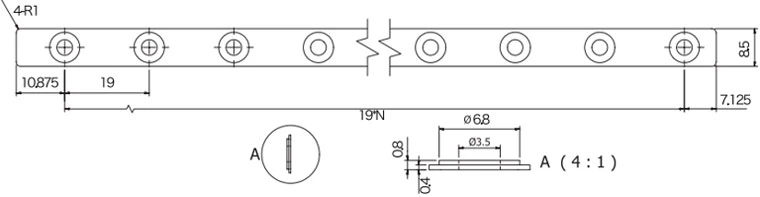

![F641 Track 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_03b.jpg)

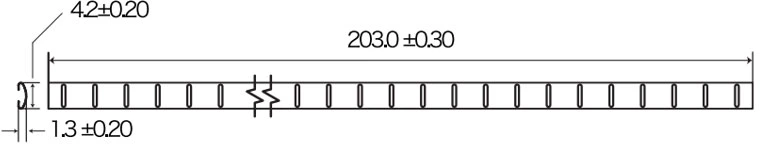

![F663 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_05a.jpg)
Material
SUS
Plating
None
Supplying unit
203mm
![F663 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p02_05b.jpg)
はんだ&溶接タイプ
![電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_head.jpg)
取付板に半田付けまたは溶接で固定する方式
実装面積が広い場合は、導電性の両面テープで貼り付けることもできる
![F616 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_01a.jpg)
Material
BeCu
Plating
Au
Supplying unit
405mm/162pin

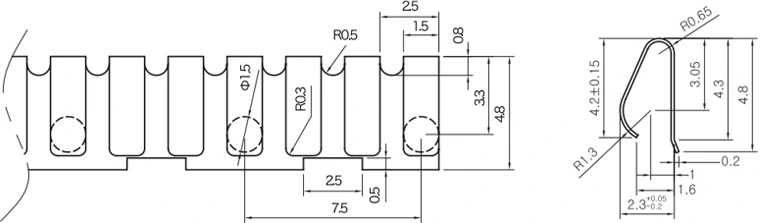

![F616 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_01b.jpg)
![F618 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_02a.jpg)
Material
SUS
Plating
None
Supplying unit
720mm/60pin

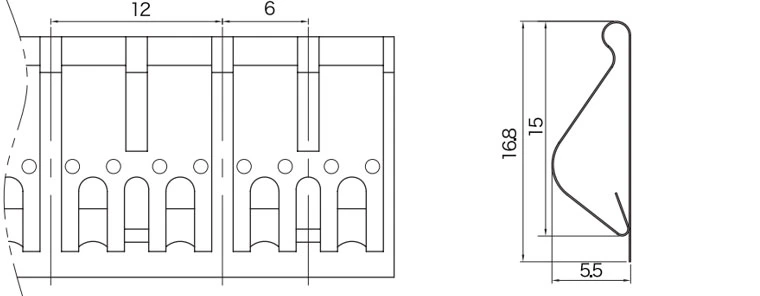

![F618 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_02b.jpg)

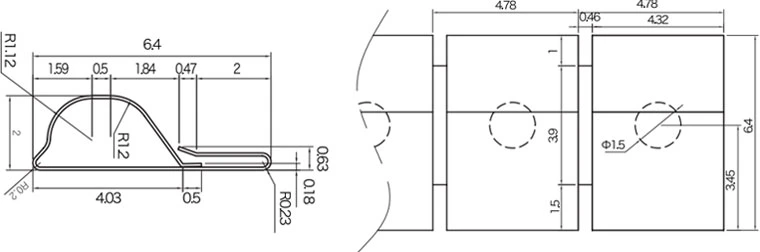

![F619 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_03a.jpg)
Material
BeCu
Plating
Sn
Supplying unit
406mm/85pin
![F619 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_03b.jpg)

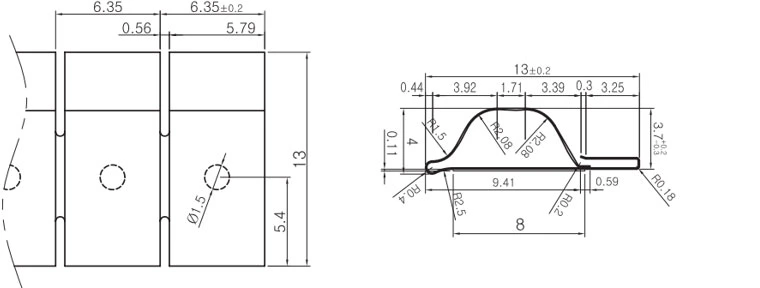

![F620 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_04a.jpg)
Material
BeCu
Plating
Sn
Supplying unit
406mm/64pin
![F620 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_04b.jpg)
![F621 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_05a.jpg)
Material
BeCu
Plating
Sn
Supplying unit
400mm/42pin

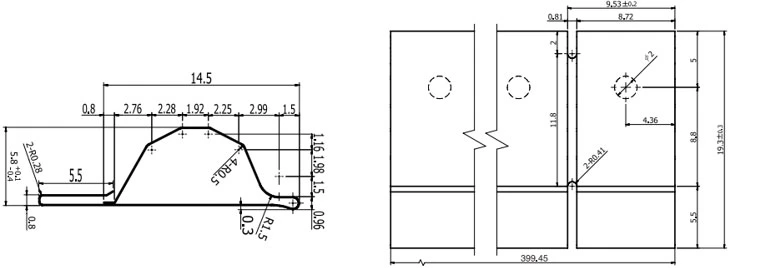

![F621 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_05b.jpg)

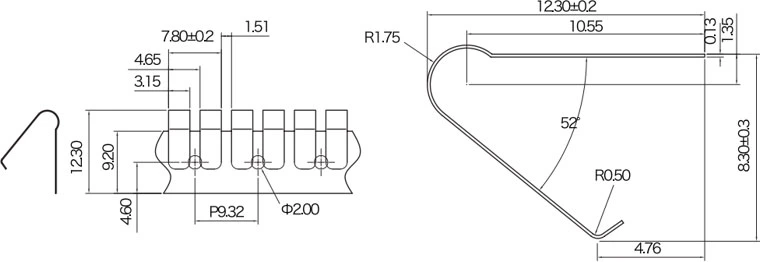

![F626 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_06a.jpg)
Material
BeCu
Plating
Sn
Supplying unit
382mm/41pin
![F626 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_06b.jpg)

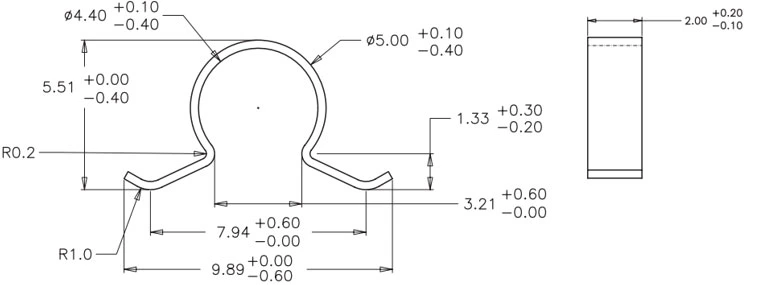

![F657 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_09a.jpg)
Material
BeCu
Plating
Au
Supplying unit
1pin
![F657 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_09b.jpg)
![F658 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_10a.jpg)
Material
BeCu
Plating
Au
Supplying unit
1pin

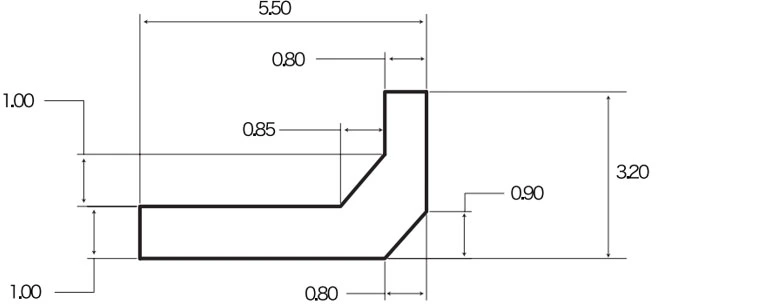

![F658 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p03_10b.jpg)
スクリュー&リベットタイプ
![電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p04_head.jpg)
最初にトラックを固定し、次にフィンガーストリップを挿入するか、フィンガーストリップを直接取付板に固定する

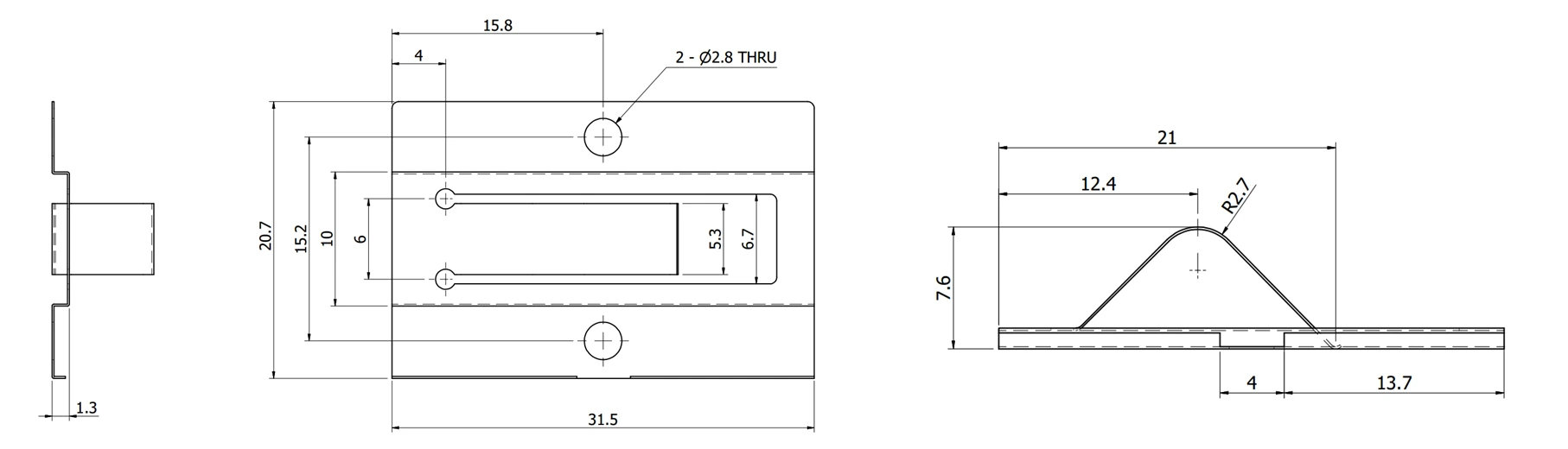

![F648 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p04_01a.jpg)
Material
BeCu
Plating
Ni
Supplying unit
1pin
![F648 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p04_01b-1.jpg)

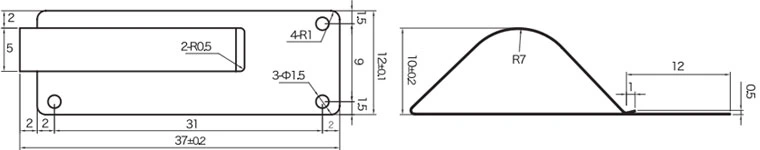

![F652 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p04_02a.jpg)
Material
BeCu
Plating
None
Supplying unit
1pin
![F652 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p04_02b.jpg)

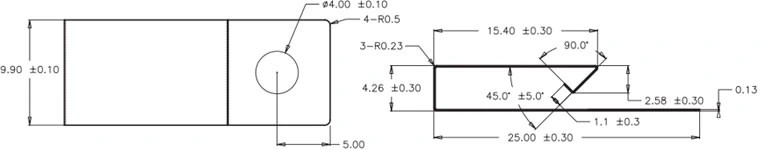

![F659 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p04_03a.jpg)
Material
BeCu
Plating
None
Supplying unit
1pin
![F659 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p04_03b.jpg)
SMTタイプ
![電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_head.jpg)
自動実装機で高速実装が可能である
パターンのサイズに合わせての製作もできる
![F634 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_01a.jpg)
Material
BeCu/SUS
Plating
Au
Supplying unit
2,750Pin/Reel

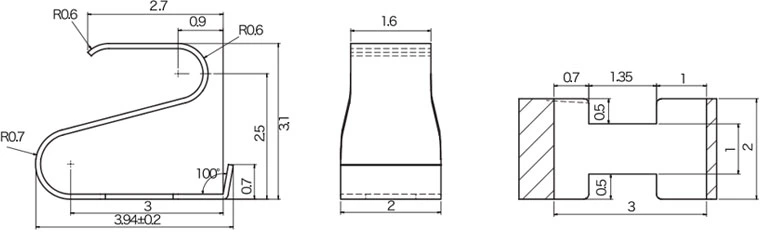

![F634 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_01b.jpg)

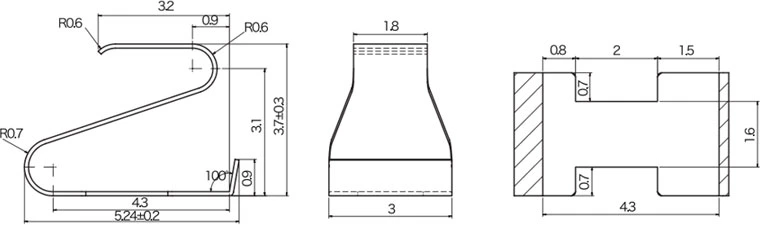

![F635 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_02a.jpg)
Material
BeCu/SUS
Plating
Au
Supplying unit
2,250Pin/Reel
![F635 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_02b.jpg)
![F637 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_04a.jpg)
Material
SUS
Plating
Au
Supplying unit
1,500Pin/Reel

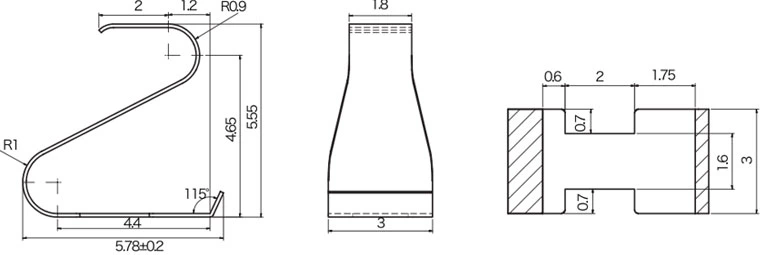

![F637 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_04b.jpg)

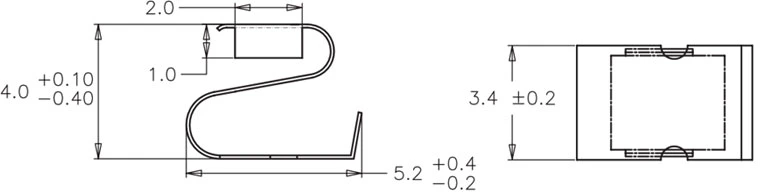

![F639 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_06a.jpg)
Material
BeCu
Plating
Au
Supplying unit
1,500Pin/Reel
![F639 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_06b.jpg)
![F654 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_08a.jpg)
Material
BeCu
Plating
Au
Supplying unit
2,000Pin/Reel

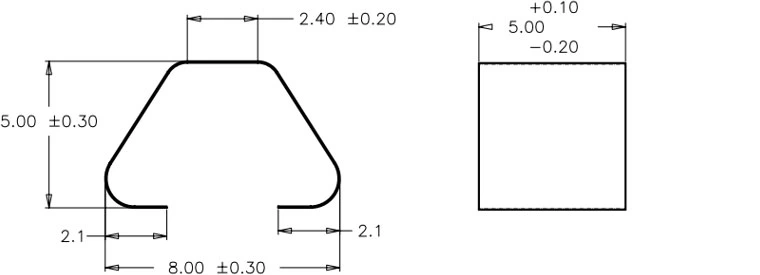

![F654 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_08b.jpg)

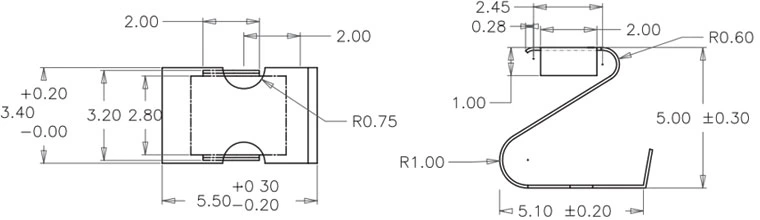

![F660 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_09a.jpg)
Material
BeCu
Plating
Au
Supplying unit
2,000Pin/Reel
![F660 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_09b.jpg)
![F661 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_10a.jpg)
Material
BeCu
Plating
Au
Supplying unit
1,000Pin/Reel

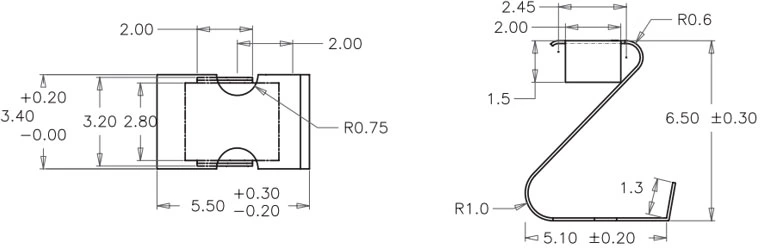

![F661 電磁波シールド フィンガーストリップガスケット](/images/product/m04_04/p05_10b.jpg)
抵抗圧縮テスト
試験方法:ESQ-517-27
![フィンガーストリップガスケットの圧縮抵抗試験 - クリップオンタイプ](/images/product/m04_04/Compression-test-clip-on-type.jpg)
![フィンガーストリップガスケットの圧縮抵抗試験 - スルラトマウントタイプ](/images/product/m04_04/Compression-test-slot-mount-type.jpg)
![フィンガーストリップガスケットの圧縮抵抗試験 - スクリュー&リベットタイプ](/images/product/m04_04/Compression-test-screw-rivet-type.jpg)
![フィンガーストリップガスケットの圧縮抵抗試験 - ソールド・ウェルドタイプ](/images/product/m04_04/Compression-test-sold-weld-type.jpg)
![フィンガーストリップガスケットの圧縮抵抗試験-SMDタイプ](/images/product/m04_04/Compression-test-SMD-type.jpg)

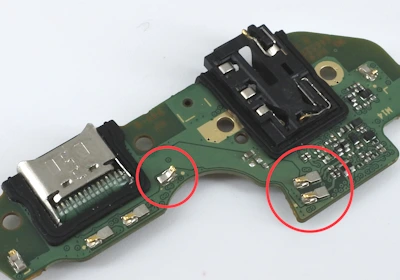

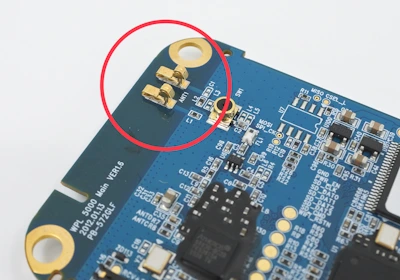

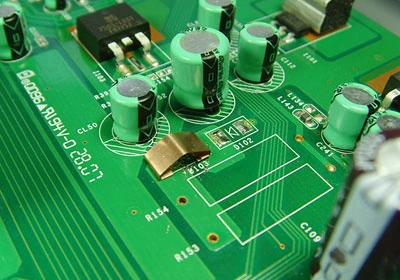

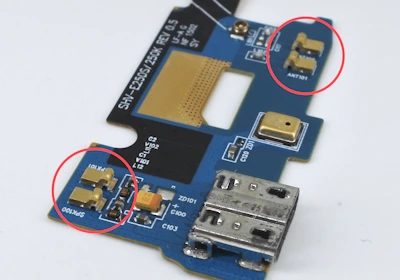

適用事例

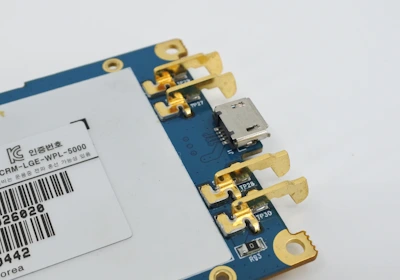

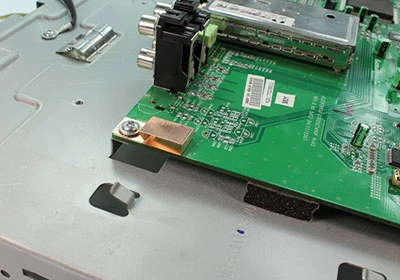

PCBや外装メタルケースに装着して、ノイズシールドとグランドの機能をする
製品サポート
品番
![フィンガーストックガスケット製品コード](/images/product/m04_04/Finger-strip-gasket-product-code.jpg)
Number | Code | Example | |
---|---|---|---|
(1) | Product Code | F (Finger Strip Gasket) | |
(2) | Serial Number | 634 |
