シールドテント
概要
- シールドテントは、空間、コストなどの問題でシールドルームの設置が厳しい場合、簡単に様々なサイズのシールドルームの代わりとして活用することができる。
- 大型機器やシールド空間内に操作が必要な場合はルームタイプテントを、小型機器試験用にはボックスタイプのテントをお勧めします。
- 組立方式となっており、移動/設置/解体が容易であり、導電性繊維材料との二重ドア構造で製作され、シールド効果が優れている電磁波遮蔽構造物である。
特長
- 低コストでシールドルームと同等の性能が可能
- シールド性能が優れている。
- プレハブ構造での移動、設置、解体が容易である
製品の詳細
| 部品 | 仕様 | |
|---|---|---|
| シールド カバー | 材質 | ポリエステル 導電性繊維2重（メッキ層Ni / Cu / Ni） |
| 厚さ | 0.18mm | |
| 表面抵抗 | 0.05Ω/□（試験規格MIL-DTL-83528C） | |
| 耐熱性 | -15~+100℃ | |
| フレーム | 材質 | アルミパイプ (No.6063) |
| サイズ |
OD.30mm / T.2mm (ルームタイプ) OD.25mm / T.2mm (ボックスタイプ) |
|
| フレーム連結ソケット | 材質 | アルミAC2B、厚さ5mm |
| ドア部開閉 ファスナー | 材質 | ポリエステル 、サイズ9号 |
| Mesh繊維 | 材質 | ポリエステル 導電性 メッシュ （メッキ層Ni / Cu / Ni） |
| 厚さ | 0.07mm（200メッシュ） | |
| 表面抵抗 | 0.09Ω/□（試験規格MIL-DTL-83528C） | |
| 耐熱性 | -15~+100℃ | |
| 通風口（Mesh type） | サイズ | 300x200x3(T) [mm] |
| シールド率 | -80dB / 20MHz〜1GHz（試験規格ASTM D 4935 | |
製品の種類

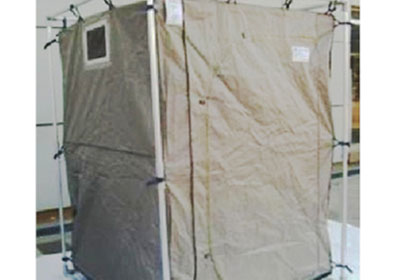

ルームタイプシールドテント
- テントの内部に空気循環が可能であり、照明の設置も可能なので、作業者が内部で作業することができる
- 大型機器やシールド空間内で操作が必要な場合に適合
設置事例
- Velcro tape
- Shielding cover
- Frame
- Opening area
- Inside / out side doors
(conductive fastener)
- Air ventilation (optional)
- Power cable sleeve
シールド効果
- 試験方法：IEEE-STD-299
- サンプルの品番：ST-2121
- サンプルのサイズ：奥行き210 x幅210 x高さ215 cm
| 測定場 | 測定周波数(MHz) | 測定部分と遮蔽効果(dB) | |||
| Door Air | Vent | Filter Box | シールド壁 | ||
| 磁界 | 0.014 | 10 | 6 | 6.5 | 7.5 |
| 0.2 | 38.5 | 22 | 23 | 28.3 | |
| 電界 | 1 | 55 | 57 | 54 | 54 |
| 30 | 26 | 24 | 16 | 28 | |
| 平面波 | 400 | 68 | 50 | 68 | 50 |
| 1000 | 66 | 56 | 50 | 60 | |
| 10000 | 59 | 47 | 50 | 50 | |
| 18000 | 53 | 38 | 45 | 45 | |

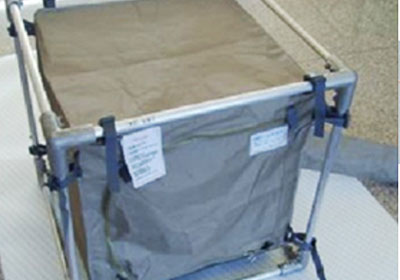

ボックスタイプシールドテント
- テーブルの上に設置が可能で、小型機器試験用に適合
- 設置と撤去が短時間にできるし、安価になる
- 周波数別のシールド率
| 周波数 | 900MHz | 2.4Ghz | 5.9GHz |
|---|---|---|---|
| シールド率 | -61 | -47 | -41 |
※ 試験方法：IEEE-STD-299を基づいて独自で試験、サイズ：500x500x500 [mm]
二重タイプのシールドテント
- テントのカバーが二重になり、シールド率が高い
- 内側と外側を電気的に完全に分離した構造である
- ルームタイプも、二重で製作できる
- 周波数別シールド率
| 周波数 | 900MHz | 2.4Ghz | 5.9GHz |
|---|---|---|---|
| シールド率(dB) | -74 | -71 | -54 |
※ 試験方法：IEEE-STD-299を基づいて独自で試験、 サイズ ：700x700x700 [mm]
- 設置の特徴
内側設置
One-touch方式を使用して内側のテントを外側テントの内部に簡単に設置することができる
支持体
内外側テントの間の底部に支持台を設置することで、内側テントの内部に試験機器を置いても、互いにショットされないようになり、シールド率が低下することが防止できる
電源通路
内外側の間の電源通路に絶縁Sheetを挿入して、ショットを防止する

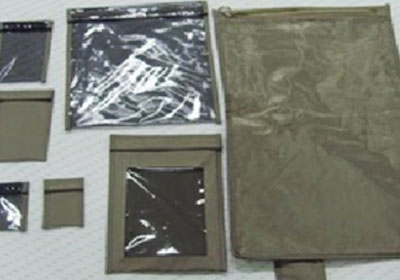

シールドパウチ
- パウチ内部に携帯電話、回路基板などの小型機器を入れて、簡単にシールドすることができる
- ボックスや小型フレームを入れて、任意的な空間形成も可能
- シールドカバーを導電性メッシュで製作すると、内部機器の動作 変化が確認できる
- 周波数別シールド率
| 周波数 | 900MHz | 2.4Ghz | 5.9GHz | |
|---|---|---|---|---|
| シールド率(dB) | 繊維10シリーズ | -36 | -30 | -30 |
| メッシュ20シリーズ | -24 | -20 | -21 | |
※ 試験方法：IESS-STD-299にを基づいて独自で試験、 サイズ ：300x300x300 [mm]
その他の部品類
シールド電線チューブ（延長用）
スリーブに入れられる電源ケーブルや信号ケーブルのEMIシールド用
- SIZE：Φ50、Φ100[mm]
- 厚さ：0.35mm
- 使用温度：-15℃〜+ 90℃
- 材質：アルミホイル+ PVCフィルム
- 開閉方法：マジックテープ
導電性熱接着テープ
シールドカバーの破れなどの損傷が発生した部分にアイロンで接着し、補修用で使われる
- SIZE：W50mmXL50m
- 厚さ：0.12mm
- 使用温度：-15℃〜+ 100℃
- 接着温度：130〜180℃/ 2Kg
- 材質：導電性繊維+ PUホットメルト/ Ni
- 表面抵抗：0.05Ω/
導電性粘着テープ
シールドカバーの破れなどの損傷が発生した部分に粘着し、補修用で使われている
- 品番：T200
- SIZE：W50mmXL50m
- 厚さ：0.11mm
- 使用温度：-15℃〜+ 100℃
- 粘着力：1000g / 25mm
- 材質：導電性繊維+アクリル/ Ni
- 表面抵抗：0.05Ω/
シールドウィンドー
テントの内部監視用になり、使用する場合は、別のドア開閉が不要
※注意：シールドウィンドーが使われる際にはシールド効果が低下することがある
- SIZE：オーダーメイド
- 厚さ：0.35mm
- 材質：PVP film +導電性mesh
- 表面抵抗：0.05Ω/
- 電磁波遮蔽率：50dB / 20MHz〜1GHz
- 透過率：約70％
EMI filter
AC用、DC用、LAN用
- 顧客が要求する遮蔽率、消費電力などの仕様に合わせてオーダーメイドで製作
製品サポート

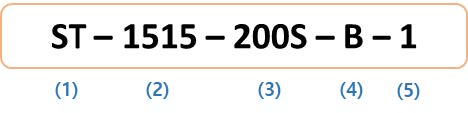

品番
| Number | Code | Example | |
|---|---|---|---|
| (1) | Product Code | ST (Shielded Tent) | |
| (2) | Width*Length | 1515: 1.5m*1.5m (Tabletop Type: W=H=L, Room Type: H 2.0m) |
|
| (3) | Series Name | 200S | |
| (4) | Frame Material | A: SUS canopy (100S series only) B: Aluminum pipe (200S series only) C: Plastic pipe (for small size) D: Others (Customized) |
|
| (5) | Layer | 1: Single layer 2: Double layers |
|
* The above size is based on the tent cover, and the frame is about 100mm larger than the tent.
