EMIシールド 導電フォームガスケット

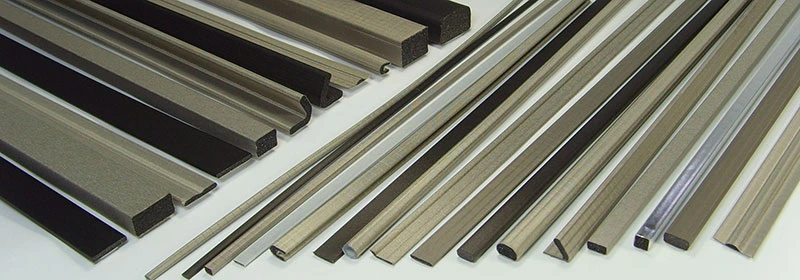

  • 導電性フォームガスケット
  • 導電性ファブリックガスケット打ち抜き事例

概要

  • グラウンドフォームガスケットは外皮が導電性繊維または金属箔で製作され、電磁波遮蔽とグラウンド(接地)の効果を同時に出ることができる電磁波遮蔽素材である。ファブリックオーバーフォームガスケットまたは導電性フォームガスケットと呼ばれます。
  • 相手物に付着しやすくなるように両面テープの貼り付いていて、必要によって様々な形状やサイズでの製造も可能である。
  • タッチスイッチ用ガスケット、タッチセンサー用ガスケット、タッチスクリーン用ガスケットなどでの活用ができる。
  • 電子機器で接地が必要な理由

特長

  • RoHS適合品, ハロゲンフリー
  • 難燃性素材(UL94V-0)を使用
  • グラウンド(接地)と電磁波シールドが同時に可能
  • PUスポンジを芯材として使われており、弾力性が優れている
  • 用途によって様々な長さと形状で製作できるし、Die-Cut、またははさみ切断が容易

製品の詳細

製品の仕様

項目 単位 結果
繊維タイプ アルミホイルタイプ
表面抵抗 Ω/□ < 0.08 < 0.05
シールド効果 (at 100MHz~1GHz) dB > 65 > 65
使用温度 -20 ~ +80 -20 ~ +80
推奨圧縮率 % 25~30 10~15
難燃性 - UL94V-0 *一部のタイプに限る
環境規制 - RoHS適合品


シールド効果

  • [繊維タイプ]

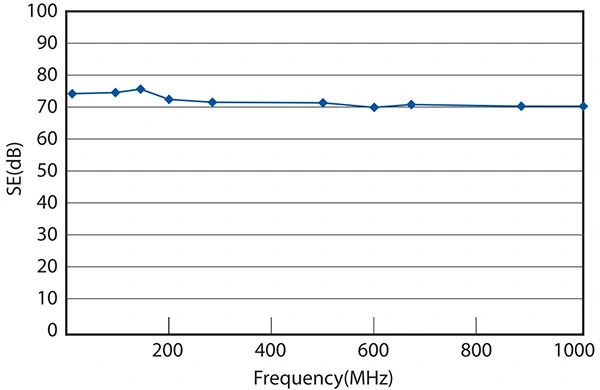

    導電性フォームガスケット遮蔽率 - ファブリック
    • 試験規格 : MIL STD-83528C 相当
    • 試料サイズ: 10mm(W) x 5mm(T), 両面テープ (T222)
    • 外皮材質:導電性繊維 (Polyester + Cu, Ni)
  • [アルミホイルタイプ]

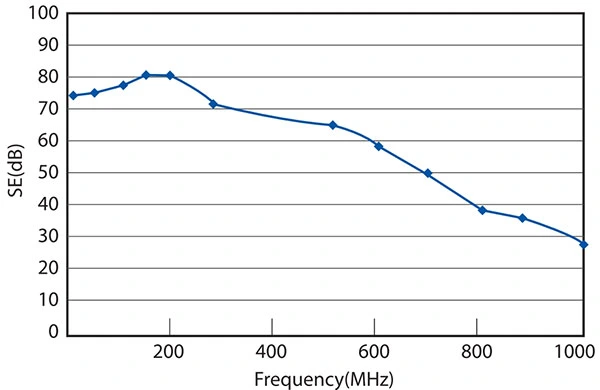

    導電性フォームガスケット遮蔽率 - アルミニウム
    • 試験規格 : MIL STD-83528C 相当
    • 試料サイズ: 15mm(W) x 2mm(T), 両面テープ (T222)
    • 外皮材質:アルミホイル


形状種類

長方形タイプ

電磁波シールド フォームガスケット

フラットタイプ

電磁波シールド フォームガスケット

円形タイプ

電磁波シールド フォームガスケット

D タイプ

電磁波シールド フォームガスケット

P タイプ

電磁波シールド フォームガスケット

ダブル P タイプ

電磁波シールド フォームガスケット

L タイプ

電磁波シールド フォームガスケット

C フォルダータイプ

電磁波シールド フォームガスケット

ナイフエッジタイプ

電磁波シールド フォームガスケット

T タイプ

電磁波シールド フォームガスケット

U タイプ

電磁波シールド フォームガスケット

*上記形状/サイズの他にも、カスタムで製作できる


適用事例

電磁波シールドと接地

  • チューナー部、PCB、ケーブルなどにグランドフォームガスケットを貼り付けて、外部ケースと接地した事例

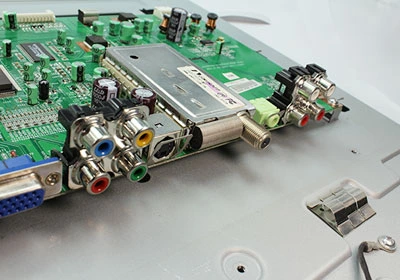

  • 電磁波シールドフォームガスケットをPCBに付着した事例

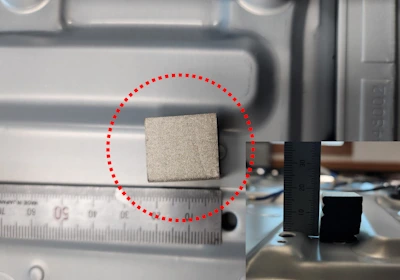

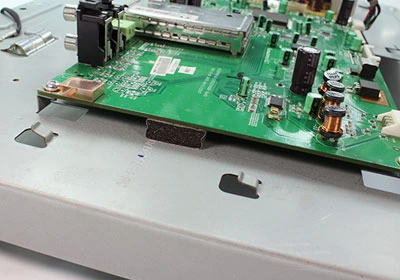

  • 電磁波シールドグラウンドフォームガスケットを用いたクッション材適用事例

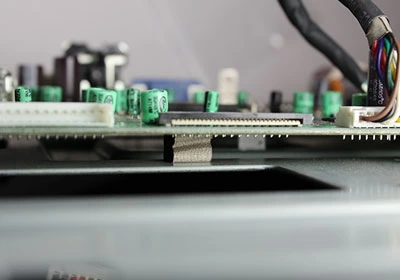

  • 導電性フォームガスケットを用いたPCB接地事例

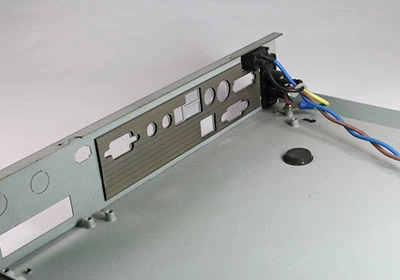

  • 導電性フォームガスケットをPCケースに付着した事例

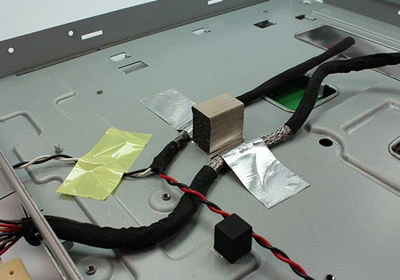

  • フォームガスケットを金属ケースに付着して接地用途に活用
  • ロール状の導電性フォームガスケット包装

タッチセンサーガスケット/タッチスイッチガスケット

  • タッチセンサーガスケット(タッチスイッチガスケット)は静電タッチ入力方式でパネルとPCB(タッチセンサー)を連結する電極役割として使われ、家電及び産業用機器のタッチスイッチに適合である。
  • 中央にホール加工が可能であり、タッチしON/OFF状態が見えるようにLEDの上に附着できるので直観性が高い。
  • タッチグリード方式は高価であるが、フォームガスケットはタッチポイントの数量が適当となる場合、作業性及び経済的なメリットがある。
  • ガスケットはソフトなので、相手物にストレスを与えない。

[一般タイプ]

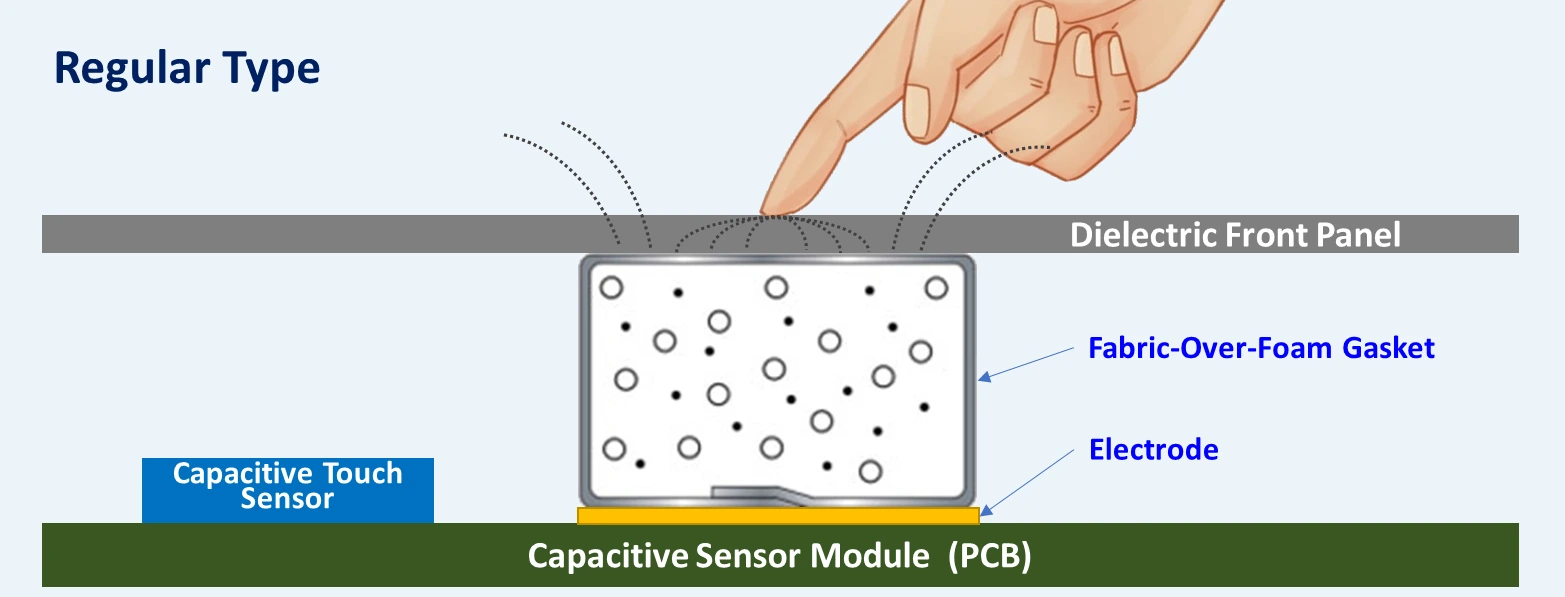

  • 一般型タッチセンサーガスケット

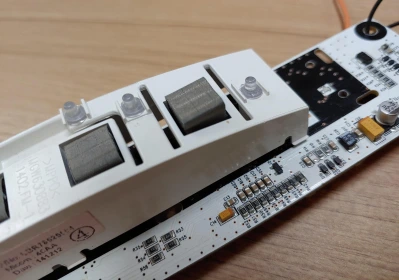

  • 一般型タッチスイッチガスケットをPCB基板に使用した事例

[センターホールタイプ]

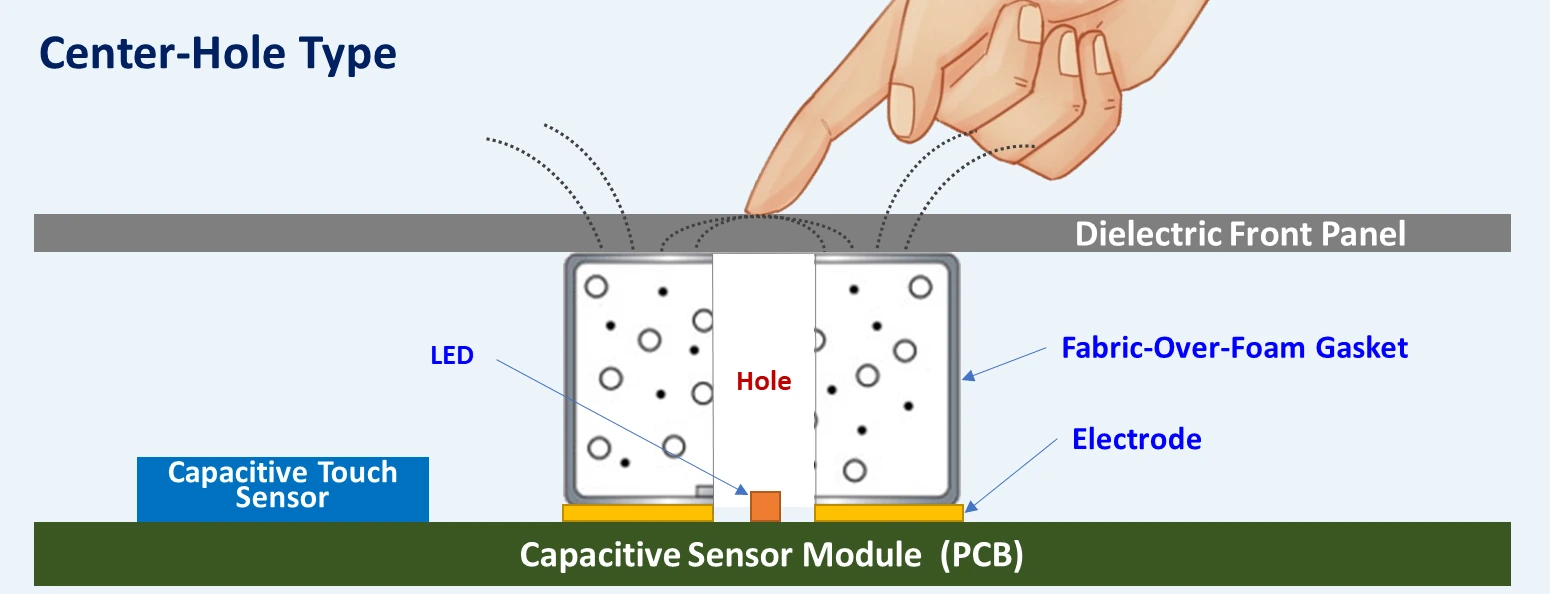

  • センターホールタイプのタッチセンサーガスケット

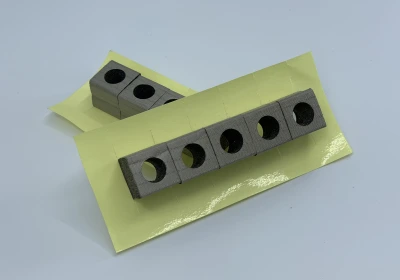

  • 中央穴加工したタッチスイッチガスケット


製品サポート

品番

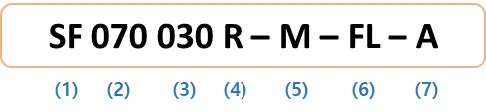

グラウンドフォームガスケット製品コード
Number Code Example
(1) Product Code SF (Shield Foam)
(2) Width(W) 070: 7.0mm
(3) Height(T) 030: 3.0mm
(4) Shape R: Rectangular Shape
D: D Shape
O: O Shape
P: P Shape
DP: Double P Shape
L: L Shape
C: C-fold Shape
C2: C-fold with PET film Shape
KE: Knife Edge Shape
T: T Shape
U: U Shape
SB: Small B Shape
DR: Double Rectangular Shape
B: Bell Shape Shape
(5) Double-sided Adhesive Tape A4: T2953
C: T2122 (Halogen Free, Flame Retardant)
D: T317
M: T222
M4: T224 (Halogen Free, Flame Retardant)
N4: T1255 (Halogen Free, Flame Retardant)
N5: T3165 (Halogen Free, Flame Retardant)
X: No adhesive tape
(6) Flame Retardant FL: No Flame Retardant
NB: Flame Retardant (Halogen Free)
NC: Flame Retardant (Dioxin non-detection)
(7) Surface A: PET Ripstop + Cu, Ni
A5: PET Ripstop + Cu, Ni + ATU
B: PET Taffeta + Cu, Ni
C: PET D.T.Y. + Cu, Ni
E: PET Taffeta + Cu, Ni + Carbon
F: PET Ripstop + Cu, Ni, Ag
H3: PET Taffeta + Cu, Ni, Au
J: PET Ripstop + Cu, Ni + Carbon
P: Al Foil + PET Film + PET Fabric
P4: Al Foil + PET Film
