NFC・RFID磁性シート

  1. Home
  2. 製品案内
  3. 電磁波ノイズ対策
  4. NFC・RFID磁性シート

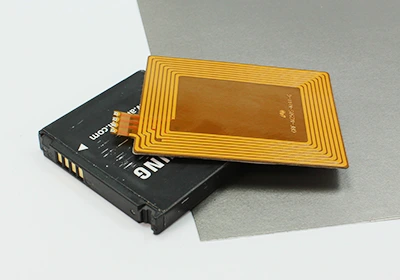

  • NFC用電磁波吸収体

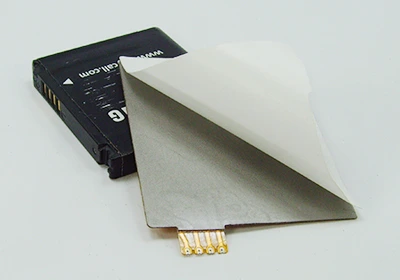

  • NFC用EMI吸収シート

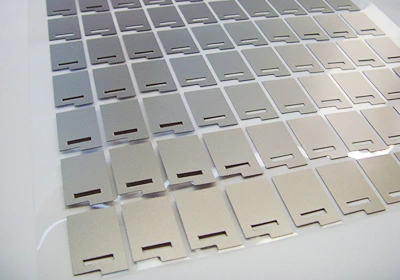

  • NFC用電磁波吸収体の形状加工

概要

  • NFC/RFID磁性シートは、高透磁率磁性化合物で構成された電磁干渉(EMI)シールド材料であり、NFC対応デバイスが近接距離で動作する際に誘導結合効率を向上させ、信号減衰を緩和します。
  • NFCアンテナに隣接する金属構造物に誘起される渦電流は、アンテナ性能を低下させる対抗磁界を生成し、有効読取距離を減少させ、通信障害を引き起こす可能性があります。高透磁率(μr)と高電気抵抗率を特徴とするフェライトシートは、導電性基板とアンテナコイルの間に配置されると、磁束集中器として機能しながら渦電流の発生を抑制し、通常動作特性を回復させます。
  • NFC/RFIDアプリケーション用に設計された高透磁率フェライトシートは、近距離無線通信(NFC)システム、ワイヤレスパワーコンソーシアム(WPC)準拠誘導充電、および磁気セキュア伝送(MST)プロトコルに対して効果的な電磁シールドソリューションを提供します。

* 渦電流(Eddy Current): 近接する金属部品内で生成された渦電流は、NFCアンテナコイルの一次磁界に対抗する寄生磁界を生成し、有効インダクタンス(L)の減少、共振周波数のずれ、品質係数(Q)の劣化、およびそれに伴う通信リンク障害を引き起こします。

特長

  • 近距離無線通信(NFC)、無線充電(WPC)、マグネティック保安伝送(MST)などに対応可能
  • 超薄型電磁波吸収シート(厚み30㎛〜500㎛まで製作可能)
  • 非電気伝導性
  • 電磁波吸収シート表面にテープの付着が用意である
  • ロールとシートタイプで製作ができ、用途によって様々な形態で形状加工ができる
  • フレキシブルフェライトシート、アンチメタルフェライトシート、アンテナフェライトシートとも呼ばれます。

製品の詳細（STAシリーズ）


共通仕様

  • 使用可能周波数帯域：10MHz〜6GHz
  • 環境にやさしい製品（RoHS Compliant、Halogen-Free）
  • シートタイプ厚さ：30～500 μm（ロールは別途相談）
  • 最大サイズ：シートタイプ 350 x 640mm、ロールタイプ 幅 600mm

品番 透磁率 [@13.56㎒] 使用温度
[℃]		 密度
[g/cm3]		 熱伝導率
[W/mK]		 硬度
[Shore A]		 引張強度
[kgf/mm2]		 伸率
[%]		 表面抵抗
[Ω/□]
μ' μ"
STA10 55 <2 -30~85 3.9 0.5 90 4 5 >106
STA09 65 <2 -30~85 3.9 0.5 90 4 5 >106
STA08 75 <2 -30~85 3.9 0.5 90 4 5 >105
STA81R* 40 <2 -30~85 2.8 0.1 80 2 8 >105

* STA81R: Roll Type

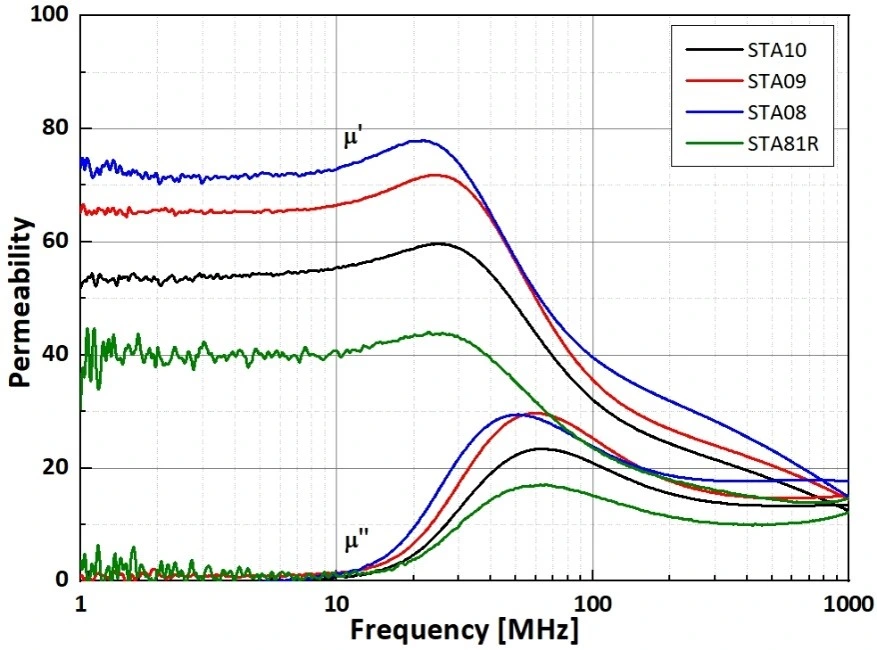

  • 透磁率グラフ
    NFC用電磁波吸収シート透磁率
  • アプリケーション

    • 携帯電話、タブレット
    • デジタイザ
    • RFIDタグとリーダー
    • ESL（電子格子表示）
    • 道路通行料徴収システム
    • スマートキー、スマートタグ
    • MST（磁気セキュリティ転送）
    • ワイヤレス充電器など

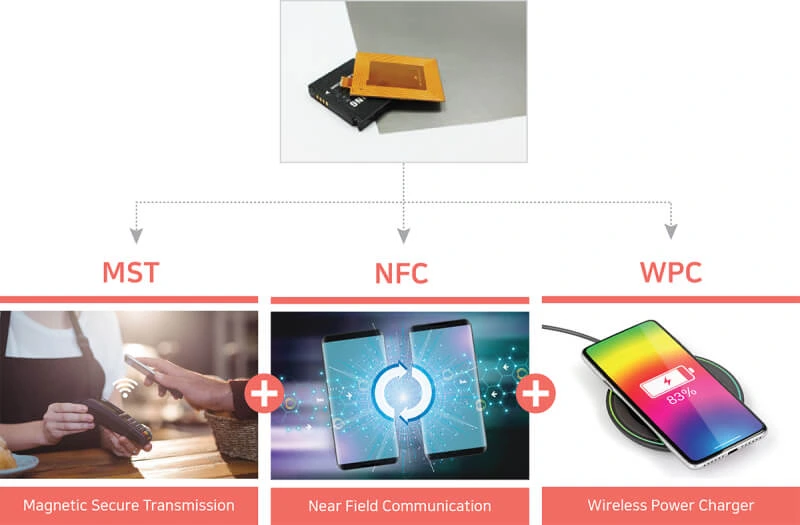

適用事例

  • 近距離無線通信(NFC)、無線充電(WPC)、マグネティック保安伝送(MST)などに活用可能

NFC用電磁波吸収シート透磁率


製品サポート


品番

NFC用電磁波吸収体製品コード

Number Code Example
(1) Product Code STA (For NFC/RFID)
(2) Serial Number 10, R: Roll type
(3) Thickness (T) 0015: 0.15mm, 0010: 0.10mm
(4) Adhesive Tape T: Single-sided tape
N: No tape

よくある質問 (FAQ)

Q1. E-SONG EMCの「NFC磁性シート」と「フェライトシート」の技術的な違いは何ですか。また、実務で呼ばれる様々な名称とどのように対応していますか。 ▶

A.

  • 厳密に言えば、これら2つの製品は製造工法と素材の特性において明確な違いがあります。一般的なセラミック焼結フェライトシート（Rigid Ferrite Sheet）は磁性パウダーを高熱で焼き上げて作られるため、透磁率（μ'）は非常に高いものの、硬くて脆い（Brittle）性質があり、曲面設計や衝撃に弱いというデメリットがあります。
  • 一方、当社のSTAシリーズ（NFC磁性シート）は、軟磁性金属合金パウダーと柔軟な高分子樹脂（バインダー）を精密に混合して生産されるメタル複合シート（Metal Composite Sheet）です。
  • 業界や学術界で混用されて検索されている以下の様々な用語は、すべて当社のSTAシリーズによって完璧に対応・代替が可能です。
    • • アンテナ用フェライトシート (NFC/RFID Antenna Sheet): 13.56MHz帯のスマートフォン、ウェアラブル、スマートカード専用アンテナに複合適用することで、磁束誘導およびマッチングの信頼性を極大化します。
    • • アンチメタルフェライトシート (Anti-Metal Ferrite Sheet): バッテリーやメタルケースなどの金属板が近接した際に発生する渦電流（Eddy Current）現象を物理的に遮断し、決済および認識距離を復元する必須の遮蔽材を意味します。
    • • 磁場遮蔽シート (Magnetic Field Shielding Sheet): ワイヤレス充電（WPC/Qi）の110kHz〜205kHz帯、およびMST（磁기安全伝送）領域において、漏洩磁束を集中させることで充電効率を大幅に高め、周辺部の発熱を抑制する高性能磁性シートの機能的な名称です。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q2. モバイルおよびウェアラブル機器の内部において「NFC/RFID用磁性シート(STAシリーズ)」が必要とされる技術的な理由は何ですか。 ▶

A.

  • スマートフォンやスマートウォッチの内部には、バッテリー、メタルブラケット、アルミケースなどの金属成分が密集しています。
  • 磁性シートを挟まずにNFCアンテナ（13.56MHz）をこれらの金属板に近接させると、アンテナから発生する磁束（磁場）によって金属表面に渦電流（Eddy Current）が誘導され、この渦電流が生成する磁場がアンテナの磁場を相殺してしまいます。その結果、アンテナの認識距離が極端に短くなったり、全く認識されなくなったりする現象が発生します。
  • この際、アンテナと金属の間に磁성シート（STAシリーズ）を配置すると、アンテナから発生する磁場が磁性シート（STAシリーズ）のみを通じて移動するようになります。結果として、アンテナからの磁場をそのまま受信アンテナへ伝達できるようになり、認識距離および通信感度を極大化させることができます。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q3. STAシリーズ一つで、NFC通信のほかにワイヤレス充電(WPC)や磁気安全伝送(MST)帯域まで全て対応可能ですか。 ▶

A.

  • はい、当社の高透磁率磁性シートであるSTAシリーズは、マルチ周波数帯域を使用する複合アンテナモジュールにすべて対応できるよう設計されています。
  • 13.56MHz帯のNFC/RFID通信感度の最適化はもちろん、110kHz〜205kHz帯のワイヤレスパワーコンソーシアム（WPC/Qi）標準の誘導充電時に発生する漏洩磁束（Flux Leakage）を低減し、充電効率を向上させます。
  • さらに、Samsung Pay等に採用されているMST（磁気安全伝送）規格に対しても、効果的な電磁遮蔽ソリューションを提供します。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q4. 基板やアンテナコイルの表面に磁性シートを直接貼り付けても、ショート等の電気的な問題は発生しませんか。 ▶

A.

  • はい、安心してお客様自身で直接貼り付けていただけます。STAシリーズは、優れた電磁波吸収および磁束誘導性能を持つと同時に、非導電性（High Electrical Resistivity：高電気抵抗率）特性を基本として満たしています。
  • 電流が流れないため、高密度パターンが通るPCB表面、アンテナコイルの上面、あるいはFPCB（フレキシブル基板）のフラットケーブルの上に、別途絶縁フィルム処理を施すことなく直接貼り付けることができ、スリムな製品機構設計を可能にします。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q5. 製品の厚みラインアップはどのようになっていますか。また、折りたたみスマホや曲面(Curved)構造に貼り付けても割れませんか。 ▶

A.

  • STAシリーズは、機構設計のマージンに合わせて、最小30㎛（0.03mm）から最大500㎛（0.5mm）まで、様々な超薄型の厚み仕様に対応しています。
  • 特に、高硬度の軟磁性シートを柔軟なフィルム形状に加工したフレキシブルシート（Flexible Sheet）であるため、従来の硬くて脆いバルクフェライト素材とは異なり、急激に折れ曲がる曲面部、スマートフォンの背面、ウェアラブルディスプレイの湾曲部等に貼り付けても、破損したり磁性特性が低下したりしない優れた機械的信頼性を誇ります。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q6. 量産工程のために粘着テープ(PSA)加工や、希望するアンテナ形状に合わせたハーフカット・打ち抜き(Die-cutting)供給は可能ですか。 ▶

A.

  • はい、当社は顧客企業の量産ラインに最適化された形状でカスタム供給を行います。
  • 製品コードの表記に基づき、片面粘着テープ貼付型（T）またはテープ無しの基本型（N）を選択いただけます。シートタイプ（最大サイズ 350 x 640mm）に加えて、自動化ラインに適した幅600mmのロール（Roll）タイプでの供給も可能です。
  • また、顧客企業のアンテナ形状に合わせた精密金型による打ち抜き（Die-cutting）加工形状での供給も承っております。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420
