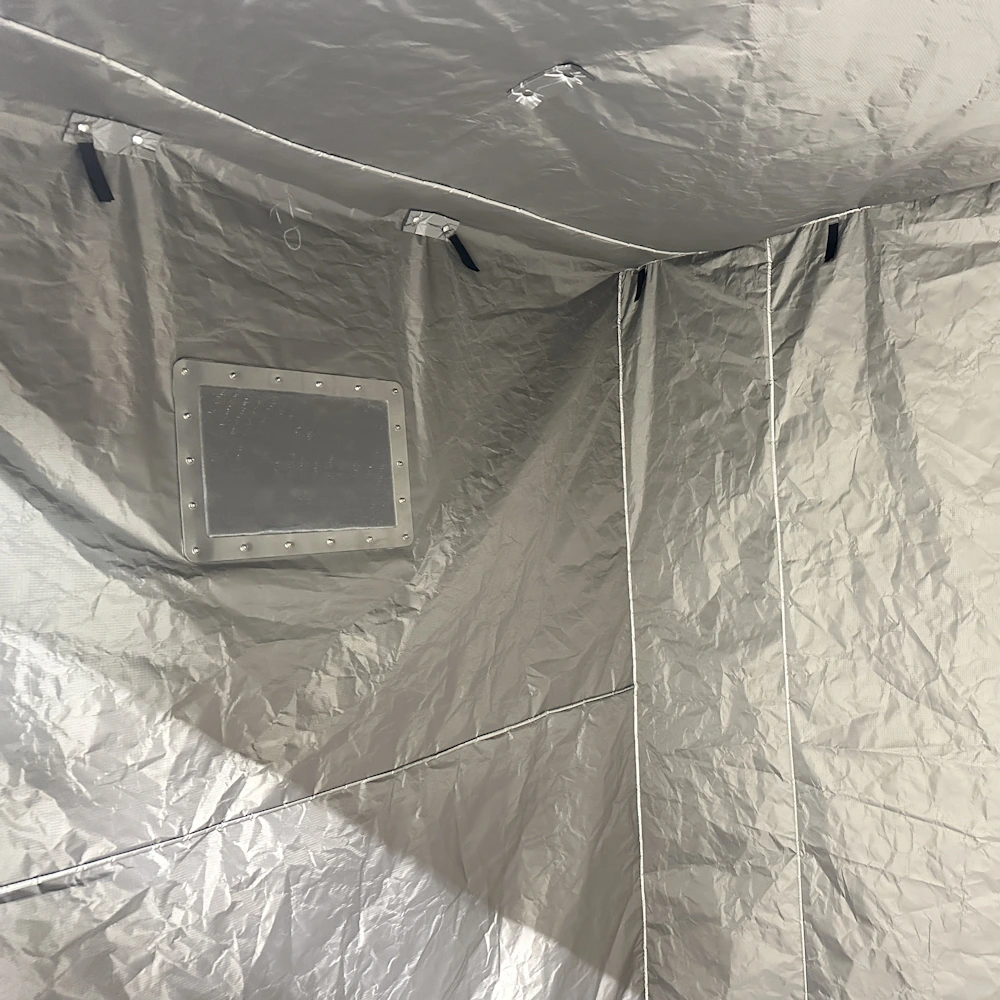

RF/EMIシールドルームタイプのテント-テント内部
RF/EMIシールドルームタイプのテント-ドア開閉方式
RF/EMIシールドルームタイプのテント-フレーム
RF/EMIシールドルームタイプのテント-各種部品
RF/EMIシールドルームタイプのテント-HSTシリーズ

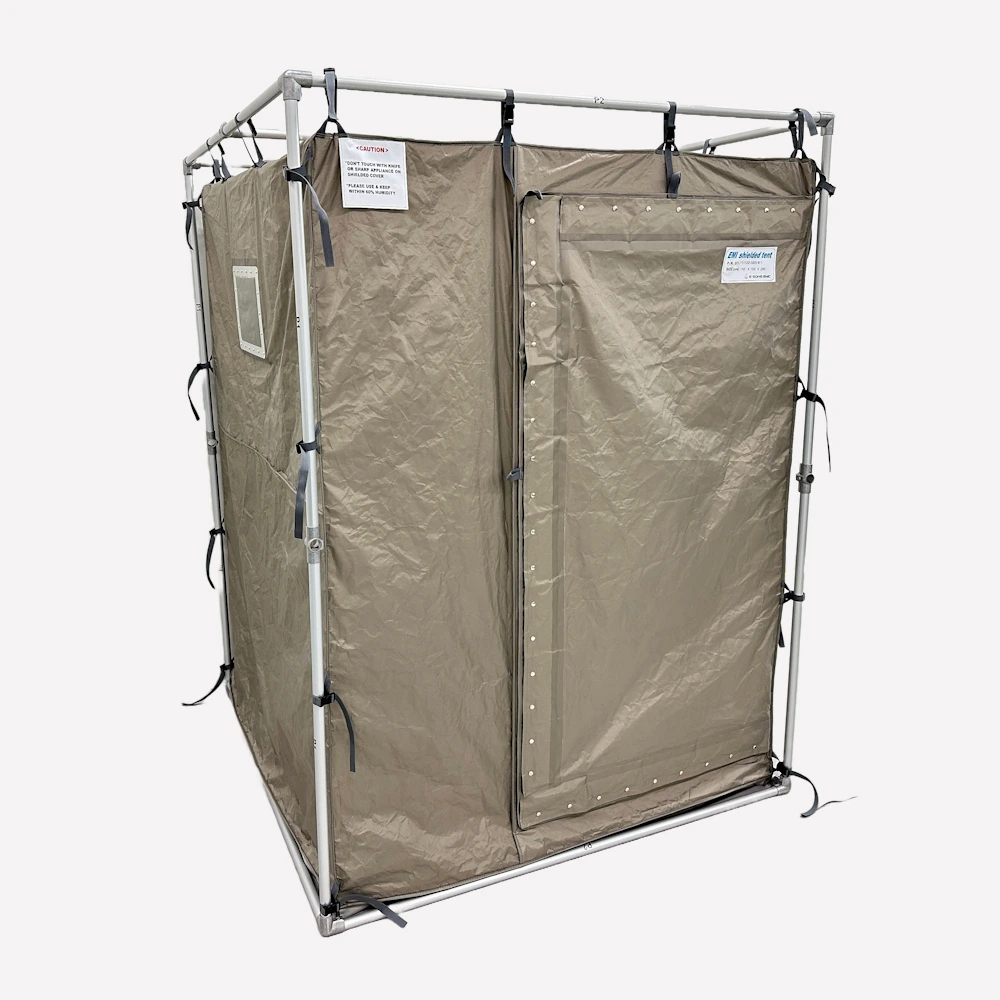

RF/EMIシールドルームタイプのテント-STシリーズ-1

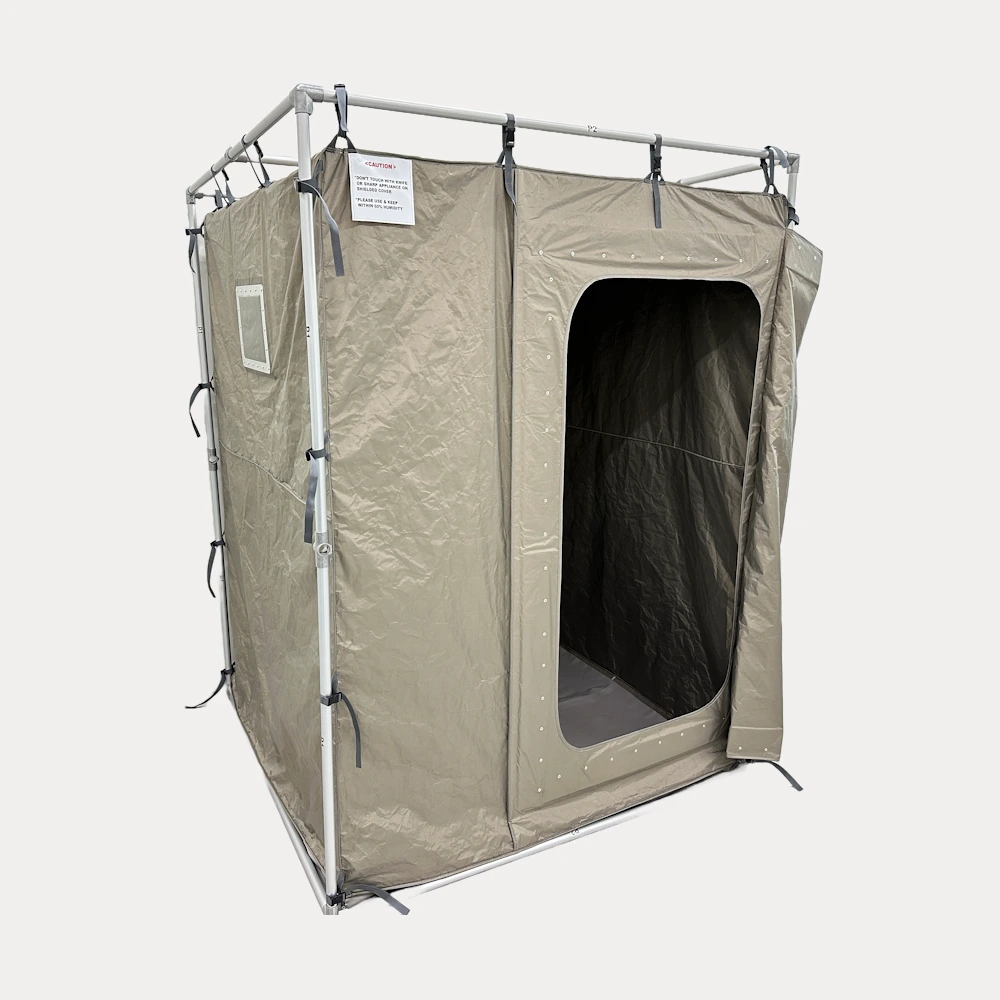

RF/EMIシールドルームタイプのテント-STシリーズ-2
RF/EMIシールドルームタイプのテント-STシリーズ-3
RF/EMIシールドルームタイプのテント-ドアフレームタイプ

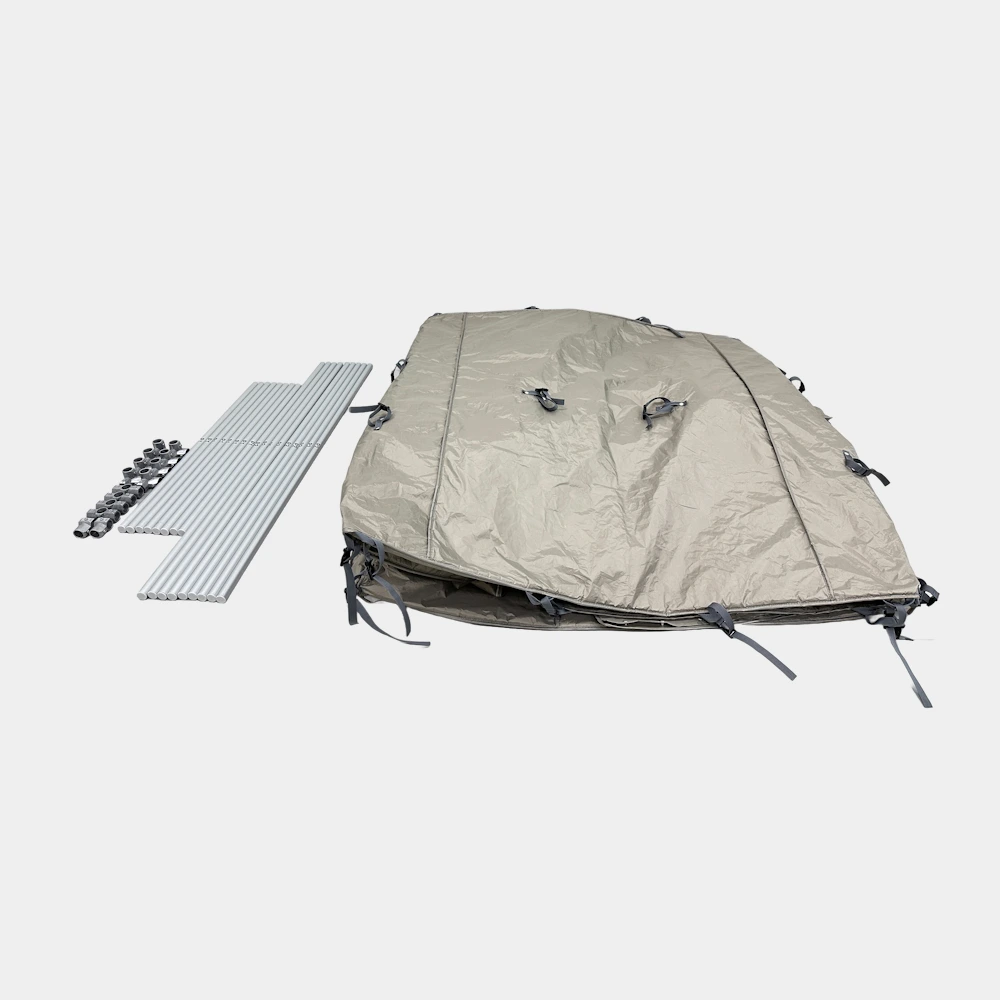

RF/EMIシールドルームタイプのテント-解体部品
RF/EMIシールドルームタイプのテント-ドアハンガー
RF/EMIシールドルームタイプのテント-テント内部
RF/EMIシールドルームタイプのテント-ドア開閉方式
RF/EMIシールドルームタイプのテント-フレーム
RF/EMIシールドルームタイプのテント-各種部品

RF/EMIシールドルームタイプのテント

ドア開閉方式(マグネチック方式)と遮蔽性能を画期的に改善

  • RF/EMIシールドテントは、固定式シールドルーム(Shielded Room)やハードウォールチャンバーと異なり、設置・移動が自由なファラデーケージ(Faraday Cage)構造の可搬型シールドソリューションであり、EMCプリコンプライアンス試験、伝導性/放射性エミッション(Conducted/Radiated Emission)測定、無線機器認証試験、TEMPESTなどのセキュア通信環境において、固定式チャンバーに比べ低コストかつ迅速に構築可能な代替手段として活用されます。
  • Ni/Cu/Niメッキ生地の優れた電気伝導性をベースとし、継ぎ目部のスロットアンテナ効果(Slot Antenna Effect)による漏洩を抑制するダブルマグネットドアシール構造を採用することで、開閉頻度の高い現場でも安定したシールド効果度(SE、Shielding Effectiveness)を維持します。(平均80dB、最大90dB at 400MHz)
  • 組立式フレーム構造によりセットアップ・撤去が簡単で、現地での移動測定や社内での一時的なスクリーニングなど、多様な試験環境に迅速に対応可能です。シングル/ダブルレイヤー構成により、要求されるシールドレベルに応じたシステム構成が可能です。

特徴

  • 金属コーティングされた繊維を利用し、柔軟性と電気伝導性が優秀となる(平均80㏈、MAX90㏈実現)
  • マグネチック方式ドアは開閉が容易となる。(3秒以内)
  • 少ない費用で簡易シールドルーム(チャンバー)具現が出来る。
  • 標準サイズ以外に顧客の要求事項に応じてカスタム製作可能。

  • 仕様
  • 遮蔽効果
  • 生地の遮蔽性能試験
  • オプション品
  • 適用事例

  • HSTシリーズ (Hi-Shielded Tent)

    • 遮蔽率: 平均 80dB at 400MHz
    • シールドカバー(生地): Ni/Cu/Niメッキポリエステル生地に特殊加工生地(特許取得)をラミネートし、遮蔽性能を大幅改善する。

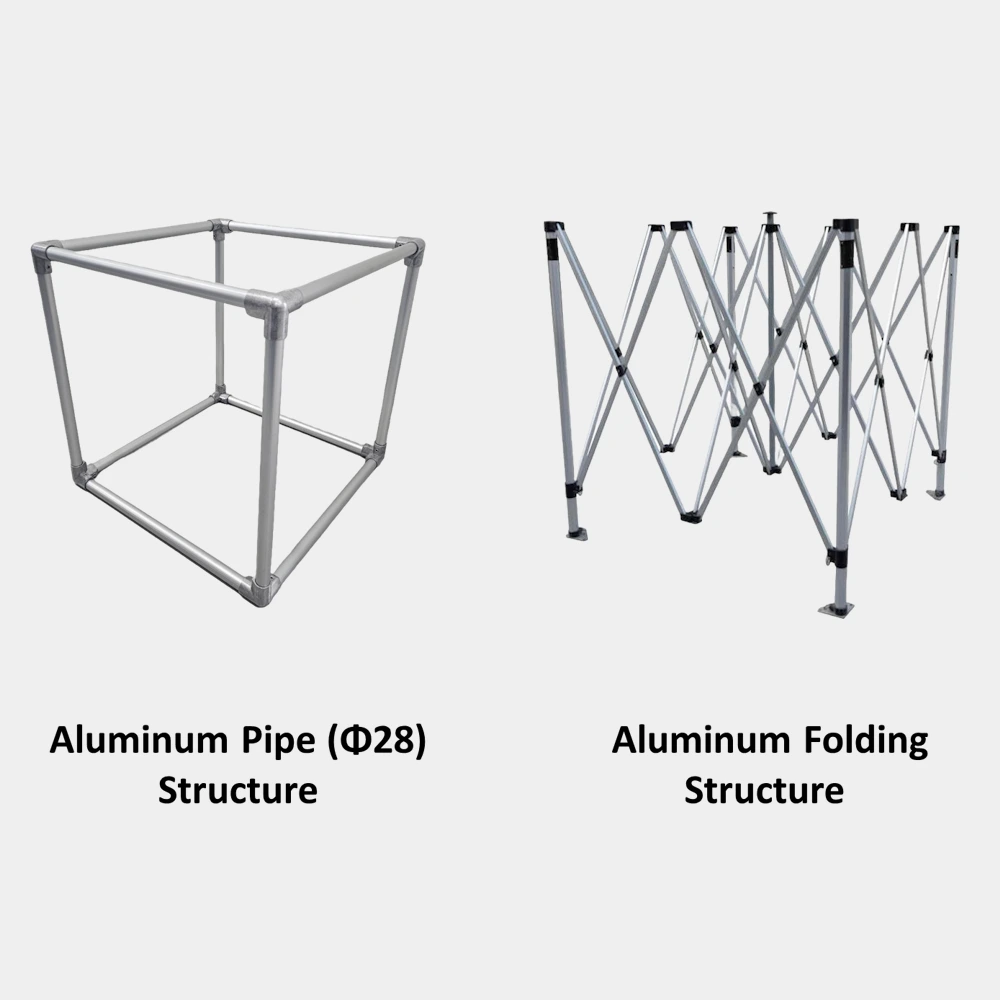

    • フレーム: アルミパイプ(Φ28)またはアルミポールディングテントフレームから選択できる。

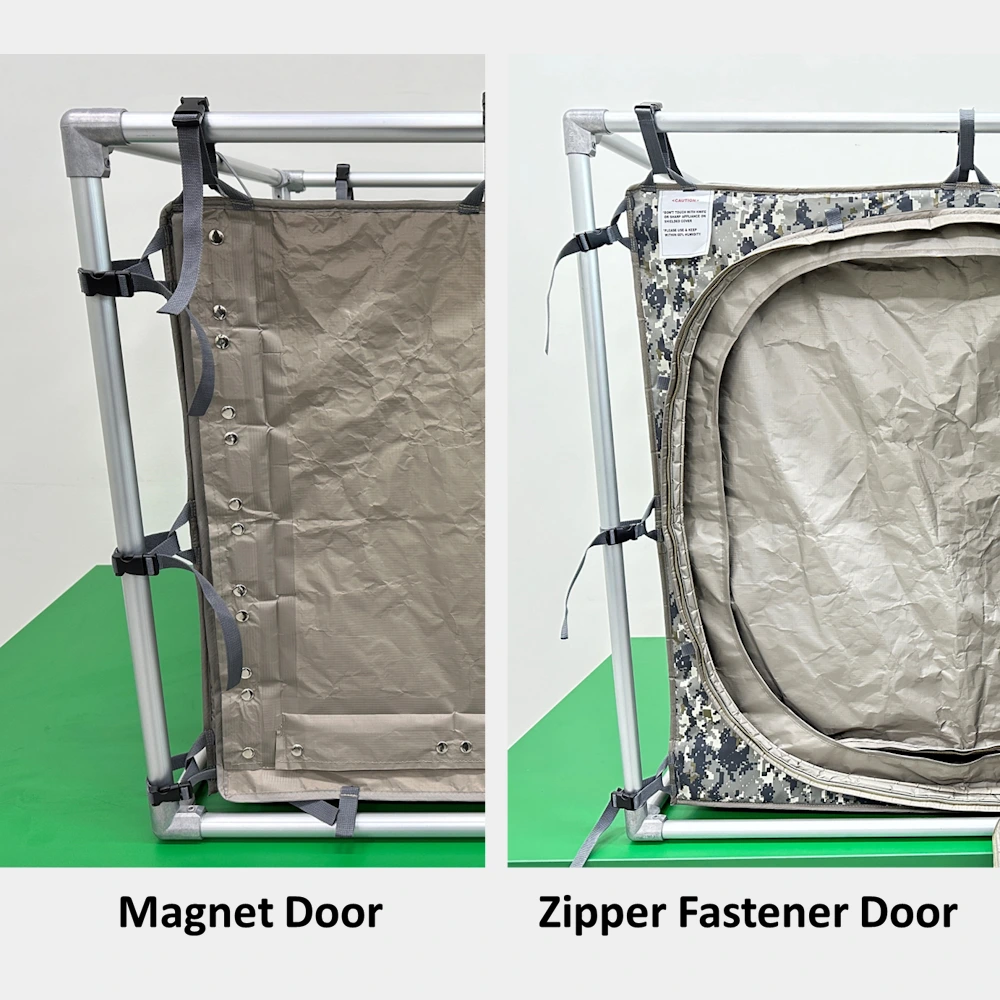

    • ドア開閉方式: マグネチック方式または2重ファスナー方式から選択できる。
      * マグネチック方式はドアの密閉性が優秀であり、開閉が容易なので3秒以内に開閉できる。

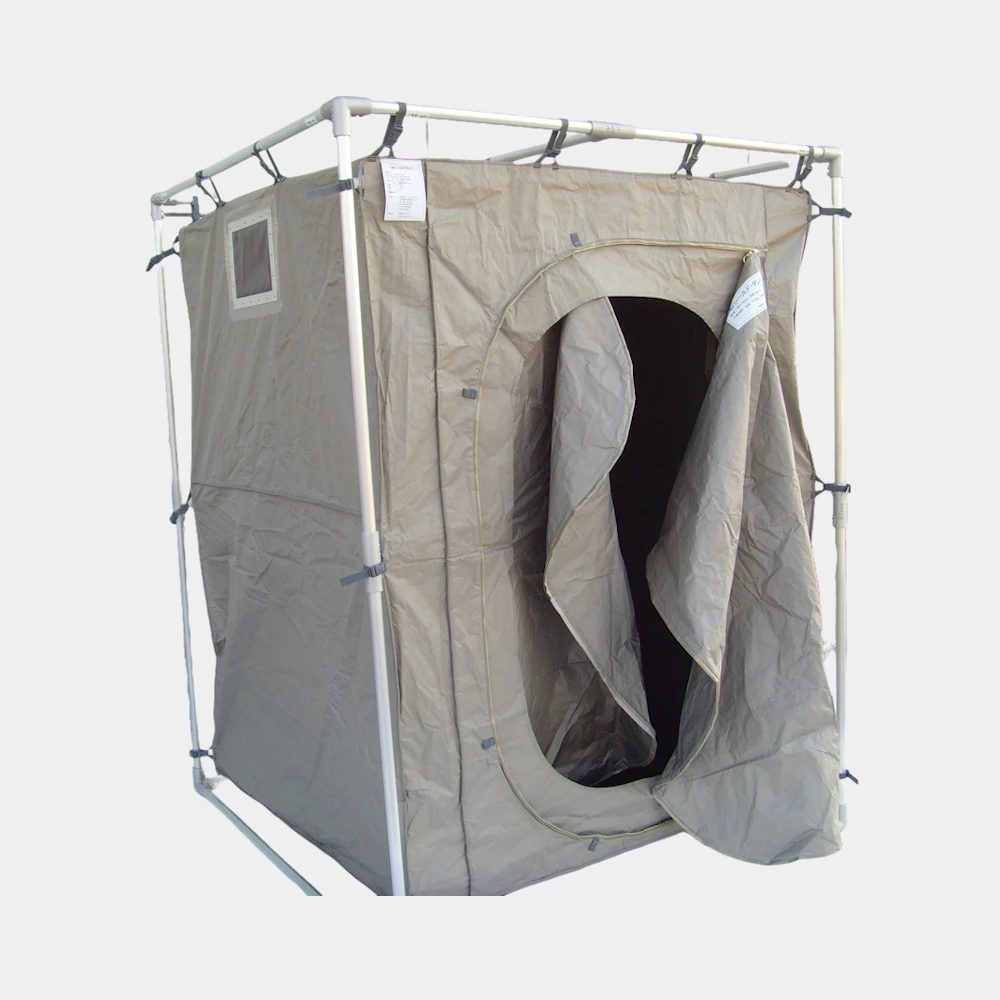

    STシリーズ (Shielded Tent)

    • 遮蔽率: 平均 60dB at 400MHz
    • シールドカバー(生地): Ni/Cu/Niメッキポリエステル生地を使う。
    • フレーム: アルミパイプ(Φ28)またはアルミポールディングテントフレームから選択できる。
    • ドア開閉方式: マグネチック方式または2重ファスナー方式から選択できる。

    標準サイズ

    • W 2.0 * H 2.0 * L 2.0 m
    • W 3.0 * H 2.0 * L 3.0 m
    * 上記の標準サイズ以外にも顧客の要求事項に応じてカスタム製作できる。

    製品分類コード

    シールドテント 製品分類コード
    番号 内容 例
    (1) 製品分類 ルームタイプ: HST (Hi-Shielded Tent), ST (Shielded Tent)
    テーブルタイプ: HSE (Hi-Shielded Enclosure), SE (Shielded Enclosure)
    (2) サイズ 幅(W) * 奥行き(L) * 高さ(H), 例) 203025: W2.0*L3.0*H2.5m
    (3) 外観タイプ 2: 一般タイプ, 3: メッシュタイプ, 4: ハンドインタイプ, 5: 底面分離タイプ, 6: 底面なしタイプ
    (4) ドアタイプ 00: ファスナータイプ, 10: マグネットタイプ
    (5) フレーム材質 B: Aluminum, C: Canopy, N: フレームなし
    (6) レイヤー 1: シングルレイヤータイプテント
    2: ダブルレイヤータイプテント

    * 人気型番リスト


    種類 パートナンバー 特徴
    高シールドタイプ HST-202020-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    高シールドタイプ HST-212120-210S-N-1 一般型, マグネットタイプドア, フレームなし, シングルレイヤー
    高シールドタイプ HST-272724-210S-N-1 一般型, マグネットタイプドア, フレームなし, シングルレイヤー
    高シールドタイプ HST-274324-210S-N-1 一般型, マグネットタイプドア, フレームなし, シングルレイヤー
    高シールドタイプ HST-275830-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    高シールドタイプ HST-275830-210S-N-1 一般型, マグネットタイプドア, フレームなし, シングルレイヤー
    高シールドタイプ HST-303020-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    高シールドタイプ HST-303620-210S-N-1 一般型, マグネットタイプドア, フレームなし, シングルレイヤー
    高シールドタイプ HST-304020-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    高シールドタイプ HST-334021-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    一般タイプ ST-050404-200S-N-1 一般型, ファスナータイプドア, フレームなし, シングルレイヤー
    一般タイプ ST-101020-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    一般タイプ ST-181819-200S-B-2 一般型, ファスナータイプドア, アルミフレーム, ダブルレイヤー
    一般タイプ ST-201520-200S-B-2 一般型, ファスナータイプドア, アルミフレーム, ダブルレイヤー
    一般タイプ ST-202020-200S-B-1 一般型, ファスナータイプドア, アルミフレーム, シングルレイヤー
    一般タイプ ST-202322-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    一般タイプ ST-252020-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    一般タイプ ST-307020-210S-B-1 一般型, マグネットタイプドア, アルミフレーム, シングルレイヤー
    一般タイプ ST-331413-510S-N-1 底面分離型, マグネットタイプドア, フレームなし, シングルレイヤー
    一般タイプ ST-443020-200S-B-2 一般型, ファスナータイプドア, アルミフレーム, ダブルレイヤー

  • HSTシリーズ (Hi-Shielded Tent)

    • IEEE® 299:2006 Standard Test適用
    • モバイル、Wi-Fi、5Gなど主な通信周波数帯域である400MHz~10GHz帯域で平均80㏈以上、遮蔽性能が優秀である。

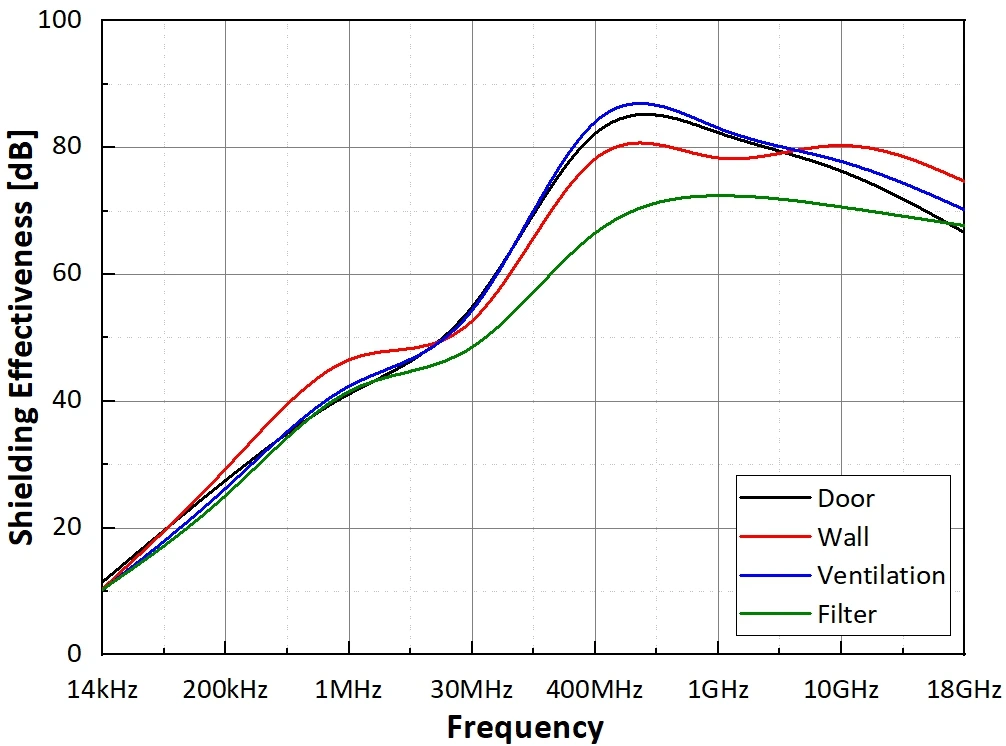

    HSTシリーズシールド率グラフ

    STシリーズ (Shielded Tent)

    • IEEE® 299:2006 Standard Test適用
    • モバイル、Wi-Fi、5Gなど主な通信周波数帯域である400MHz~10GHz帯域で平均80㏈以上、遮蔽性能が優秀である。

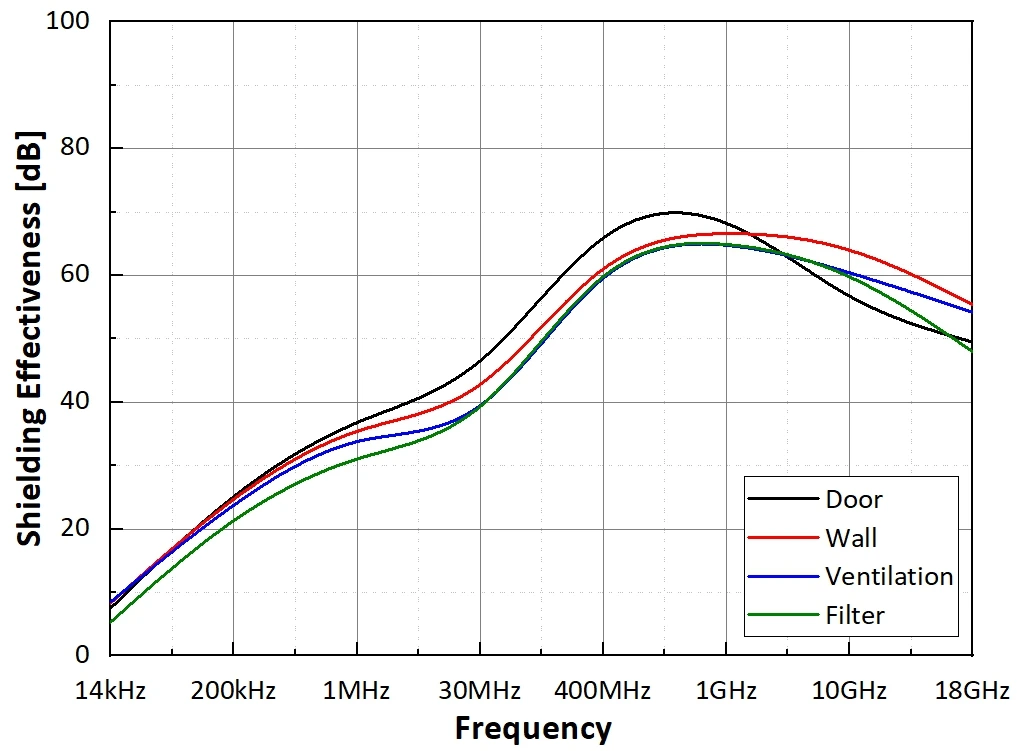

    STシリーズシールド率グラフ

    遮蔽率の測定場面

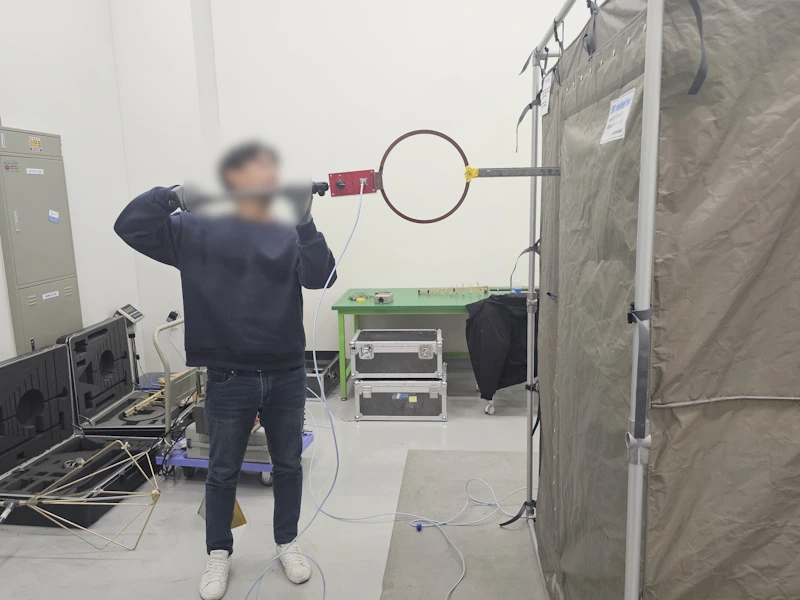

    シールドテントシールド率測定シーン-1

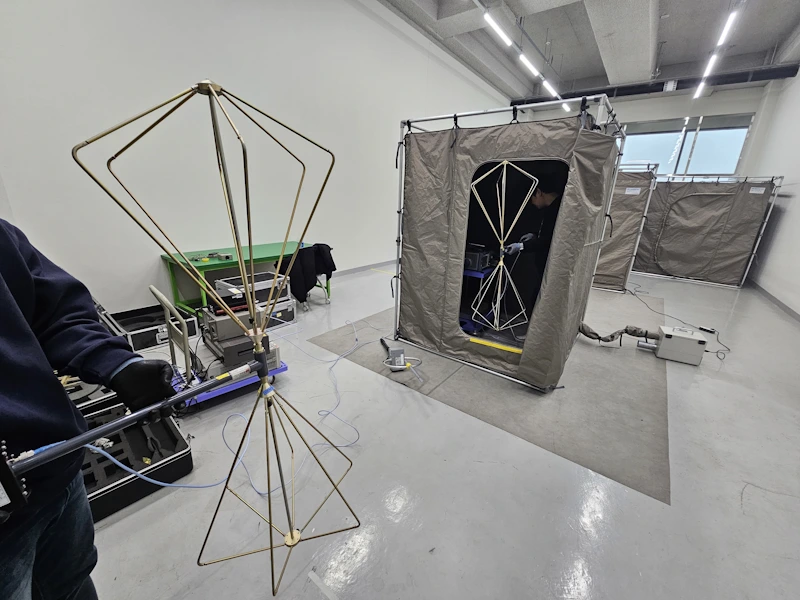

    シールドテントシールド率測定シーン-2

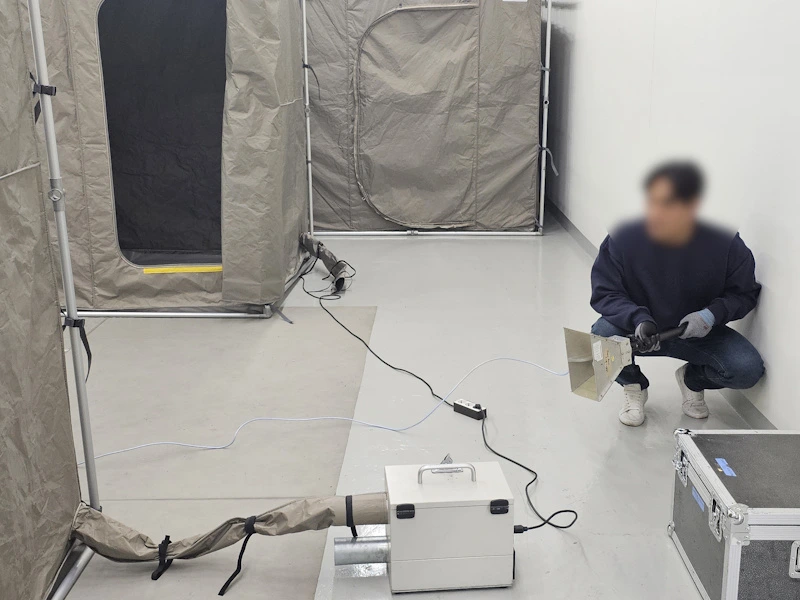

    シールドテントシールド率測定シーン-3

  • 生地の遮蔽性能試験


    測定概要

    • サンプル：HSTシリーズ 高遮蔽ファブリック
    • 試験規格：IEEE-STD-299:2006（電磁波シールド性能測定方法）

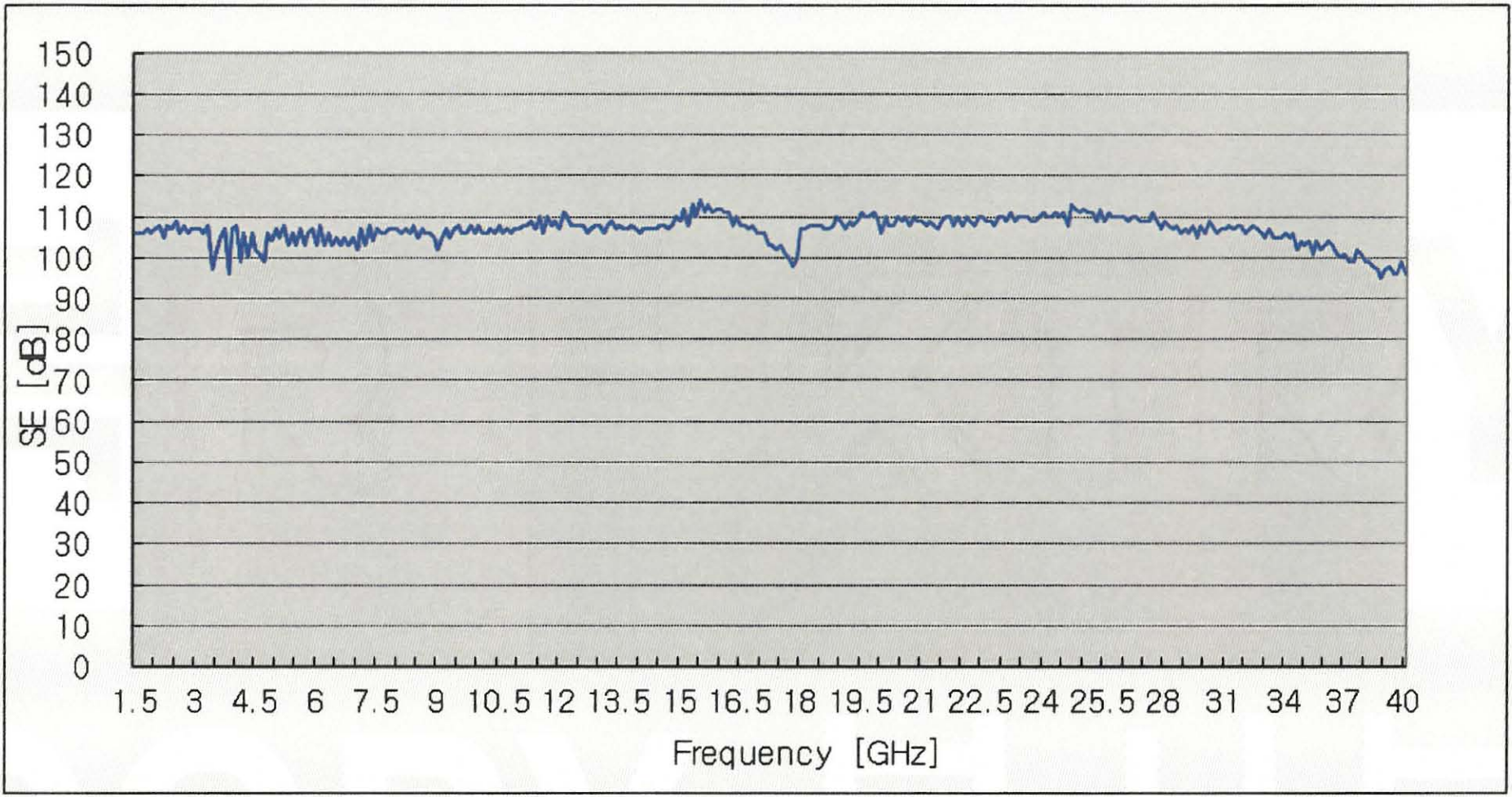

    周波数別シールド性能

    • 1.5GHz〜40GHzの全周波数帯で、通常 -100dB 以上のシールド性能を実現。
    HSTシリーズ 高遮蔽ファブリック EMIシールド性能グラフ IEEE-STD-299 試験

    測定写真

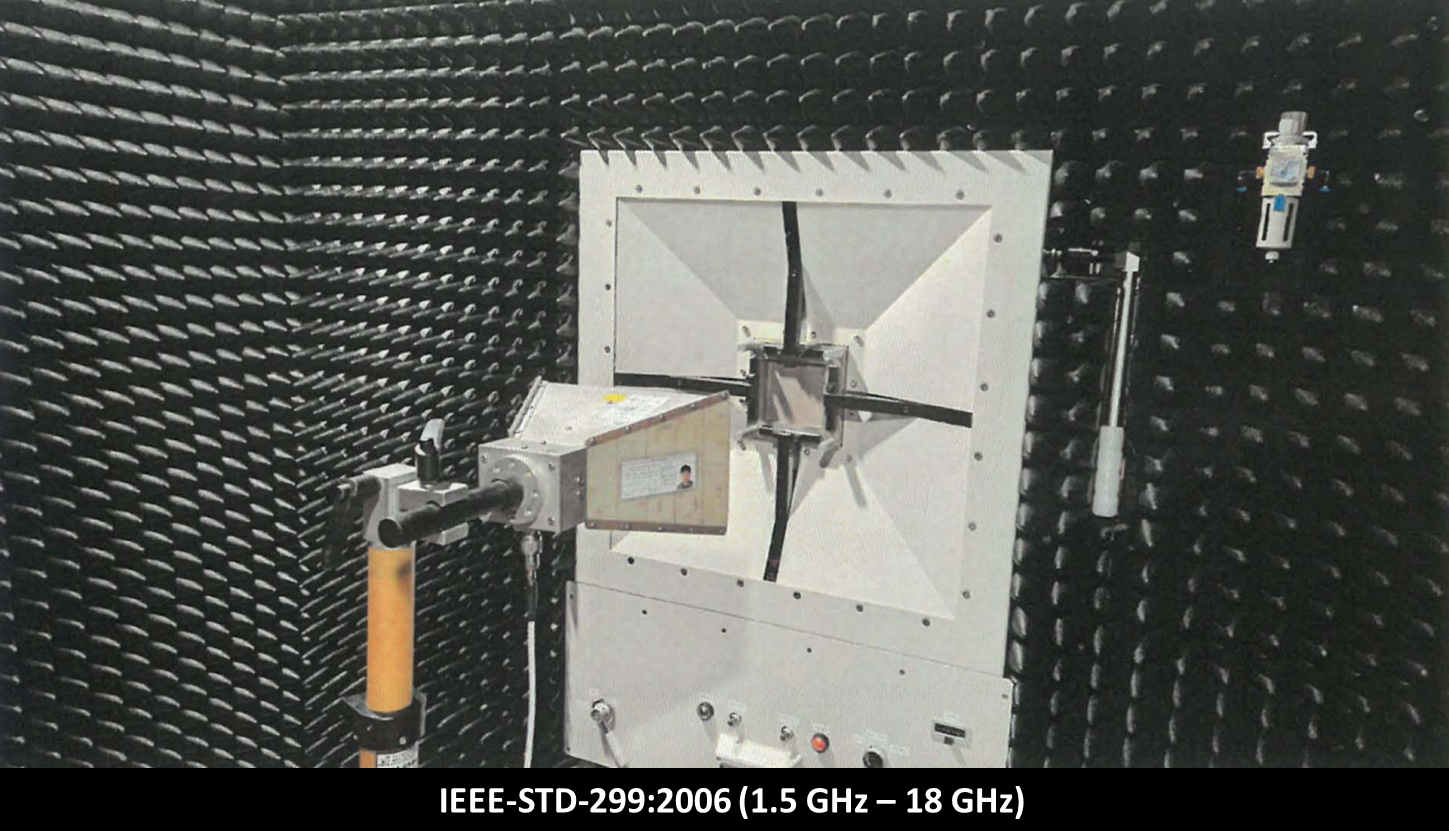

    • HSTシリーズ 高遮蔽ファブリック EMI試験写真 1.5GHz〜18GHz IEEE-STD-299

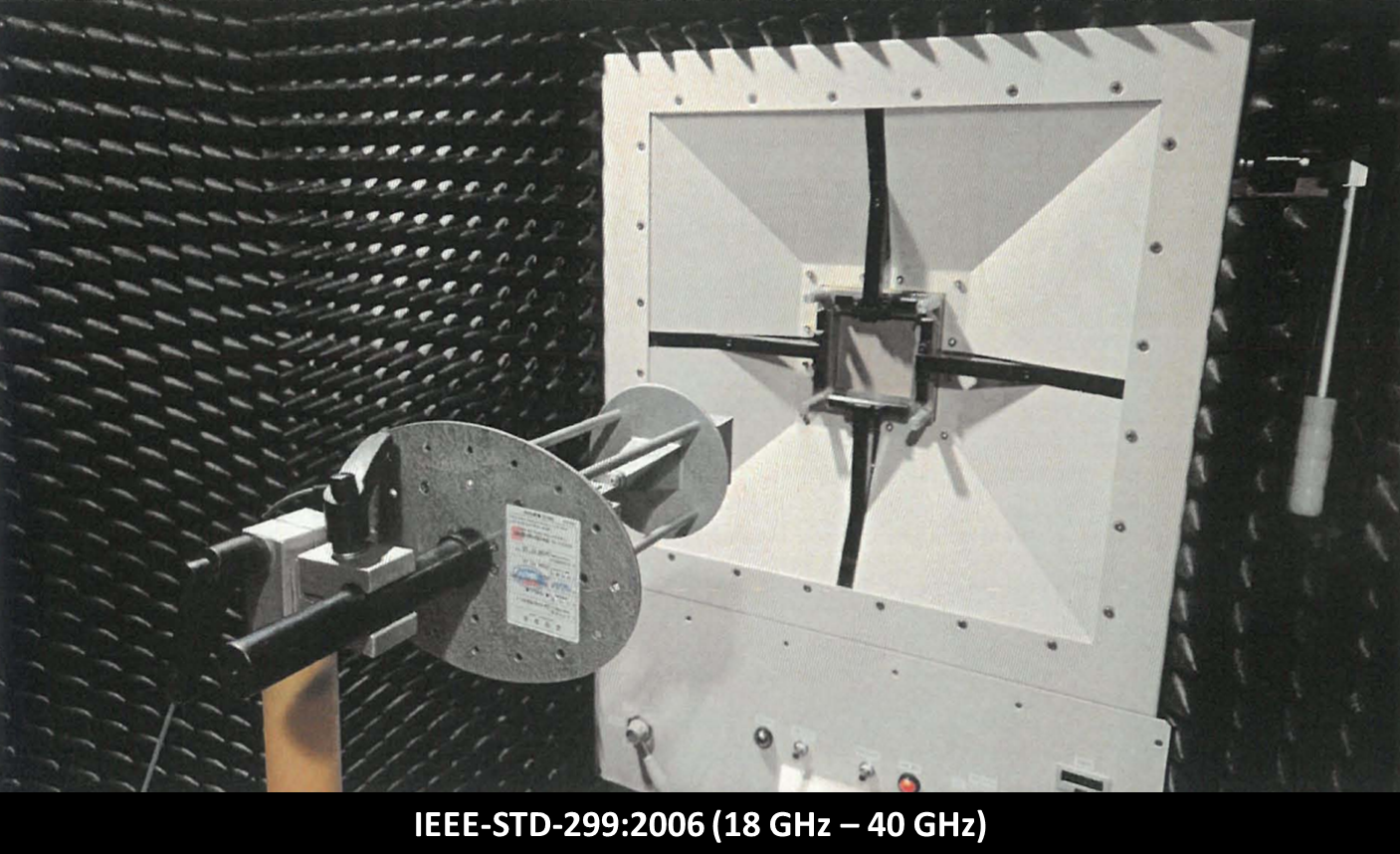

    • HSTシリーズ 高遮蔽ファブリック EMI試験写真 18GHz〜40GHz IEEE-STD-299

    屈曲試験


    試験方法

    1. 500*520mm以上の試験片を製作
    2. 試験片をアルミニウム筐体で遮蔽率測定
    3. 遮蔽率測定後、屈曲試験機に試験片を締結
    4. 1,000回の屈曲試験を実施
    5. 屈曲試験後、アルミニウム筐体で遮蔽率の変化を測定

    * 判定：10dB以上の減衰時はNG判定

    屈曲試験の映像


  • シールドテントの種類


    ESD防止タイプ

    • テントの内面に静電気防止生地を貼り付けた二重ファブリックタイプで、大気中の静電気から民感な電子部品や装置を保護し、テント内部で発生した静電気が生地表面の導電性繊維を伝って流れることで静電気を消散させます。
    • 従来のシールドテントに比べて遮蔽率が約10dB向上し、高遮蔽率テントに適用されています。

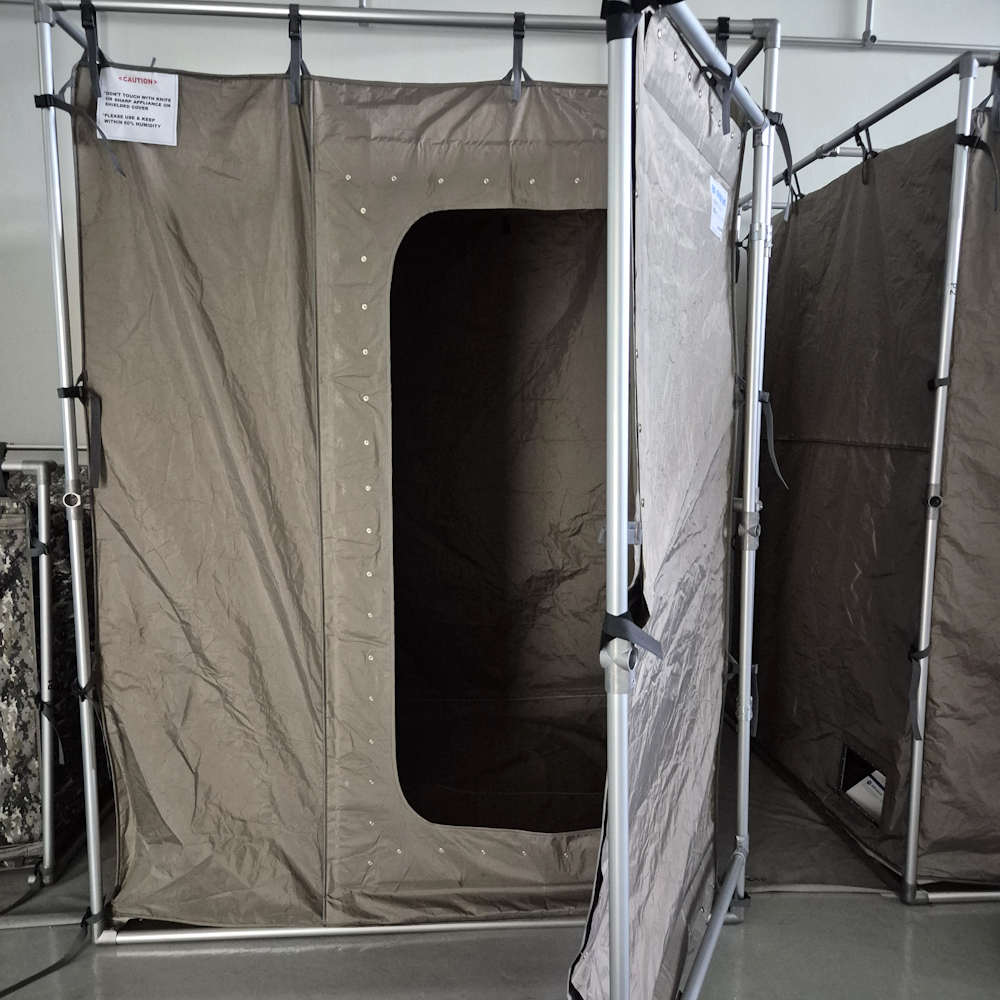

    ドアフレームタイプ

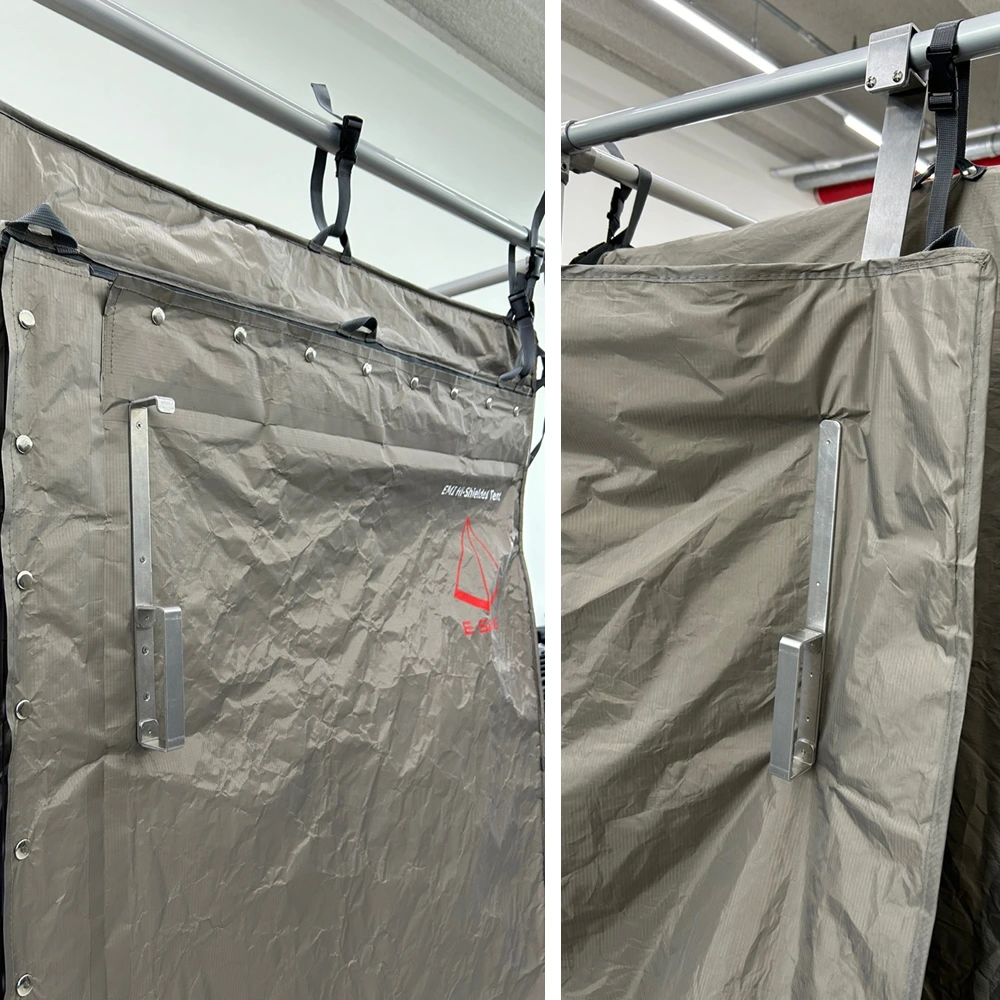

    • ドア部分をフレームで補強することにより、ドア磁石板の荷重によるたるみを防ぎ、ドアの開閉の利便性を高めました。

    床分離タイプ

    • 重量物や大型装置をテント内部に設置する必要がある場合、床分離タイプを選択できます。
    • 最初に内部フレームと装置を設置し、その上からテントを被せて設置する方式のため、遮蔽率が多少低下する場合があります。

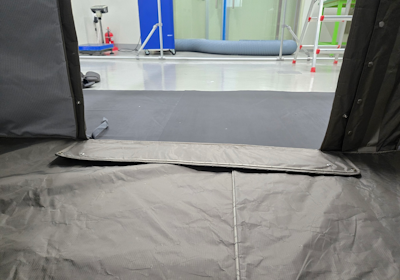

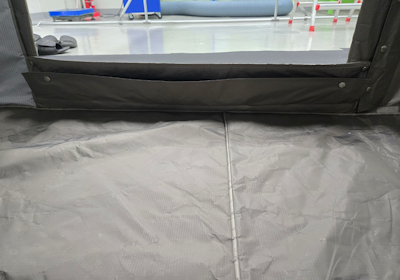

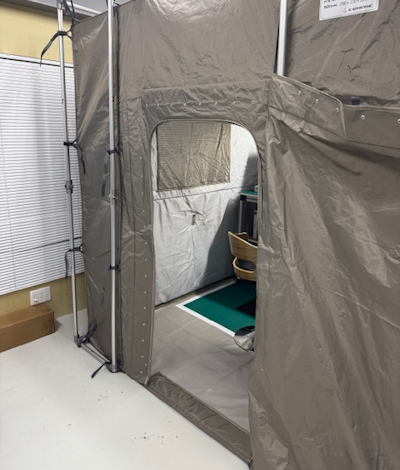

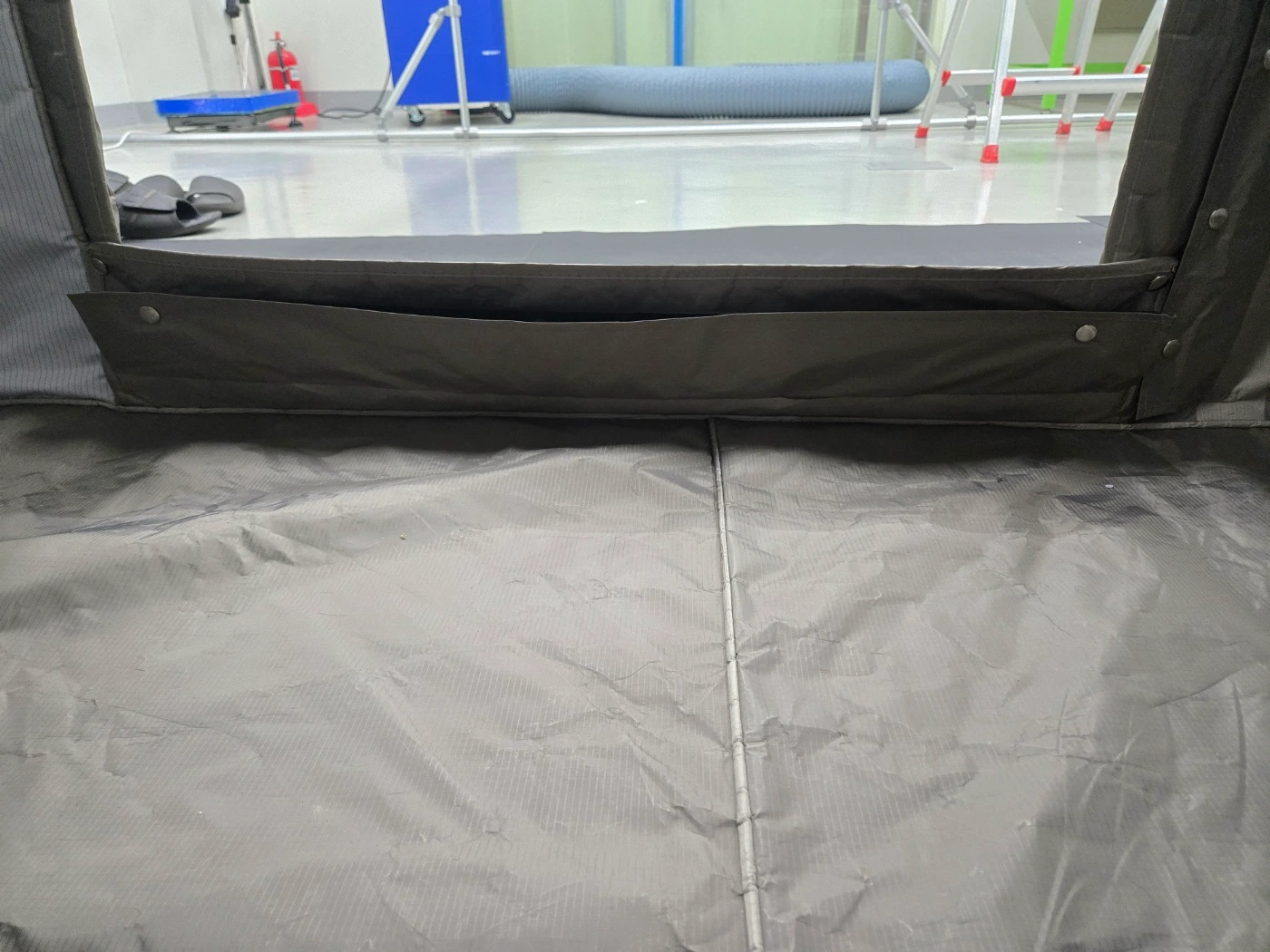

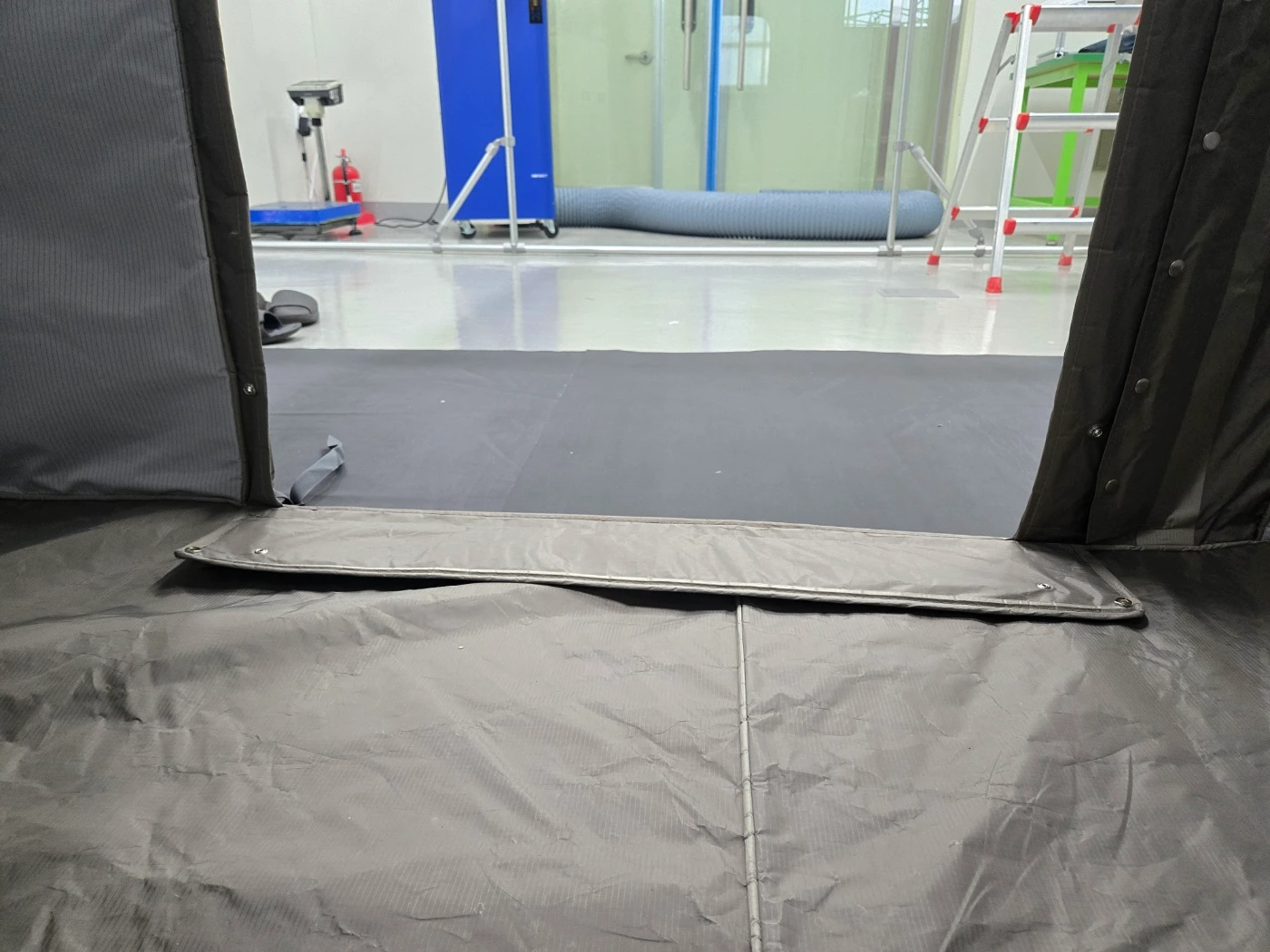

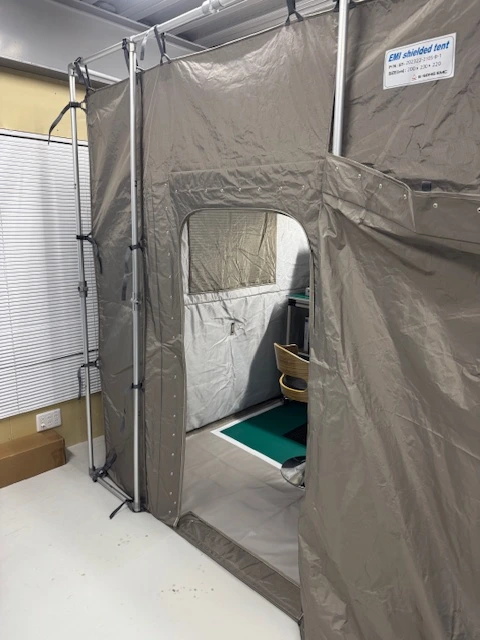

    敷居分離タイプ

    • テント内部への測定装置の移動をスムーズにするため、テントの敷居（またぎ部分）を分離できるように改善した製品です。
    • 敷居分離部分の密閉が完全でない場合、遮蔽率が多少低下する場合があります。
    • threshold-separation-type-tent
    • threshold-separation-type-tent
    • threshold-separation-type-tent

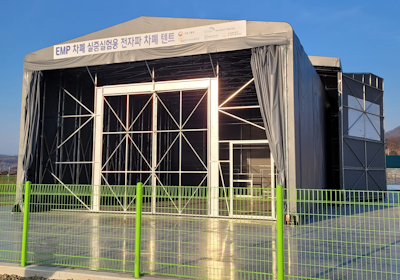

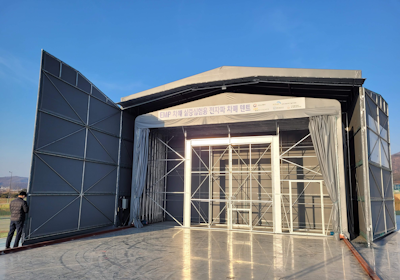

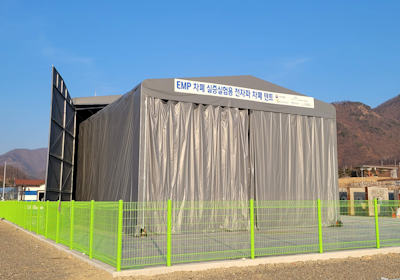

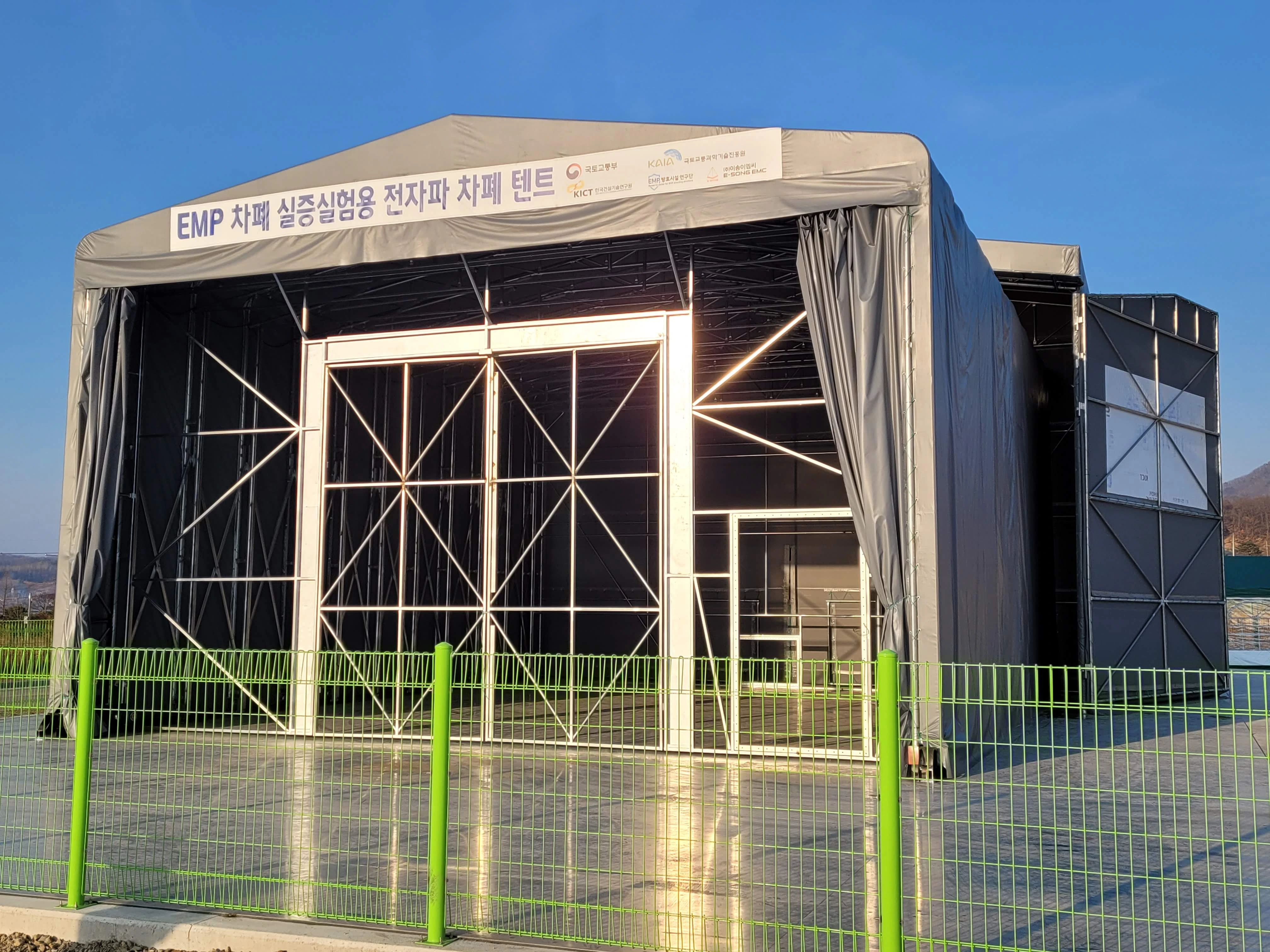

    超大型タイプ (屋外型)

    • 遮蔽生地のカバーと内部フレームがスライド方式で覆う構造になっており、大型構造物の遮蔽率測定時に使用可能です。
    • ourdoor-tent
    • ourdoor-tent
    • ourdoor-tent

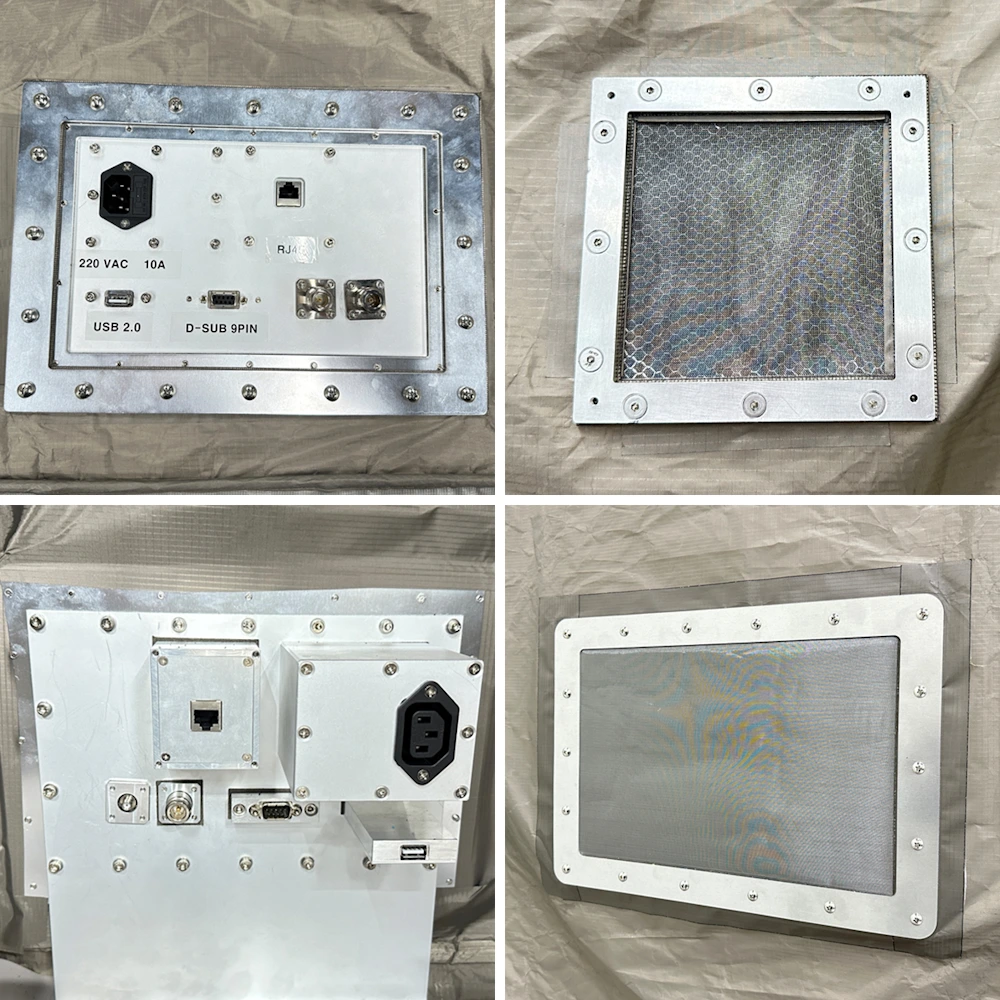

    部品オプション


    • 内部のファブリックの色選択可能(白または水色)
        * テントの内部で長時間作業する際に、作業者の目の疲れが緩和出来る。
    • EMIフィルターI/Oパネル(テント付着タイプ)
    • EMIフィルターI/Oボックス(分離タイプ)
    • ハニカム
    • メッシュウィンドウ
    • 内部照明
    • 内部の煙感知器
    • 外部警光灯
    • シールド用電線チューブ
    • 導電性熱接着テープ
    • そのほか、副資材の供給可能

  • 適用事例

    測定作業者がシールドテントの内部で作業が容易できるように内部の照明、ハニカム、電線連結用シールドチューブなど追加設置が出来る。

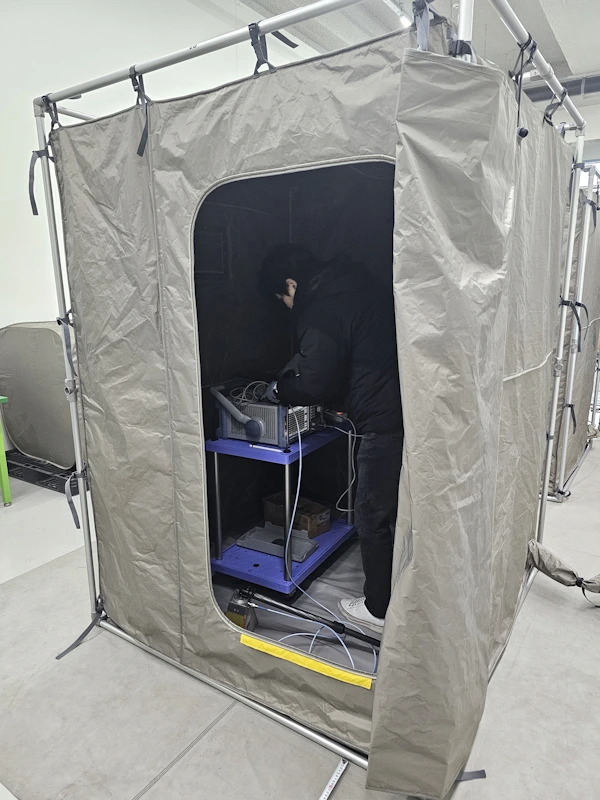

    • ルームタイプシールドテント適用例-1

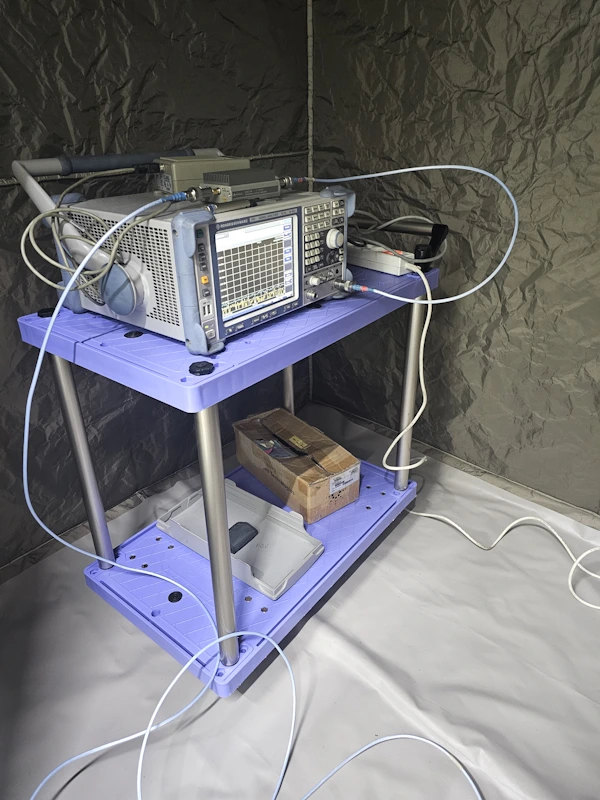

    • ルームタイプシールドテント適用例-2

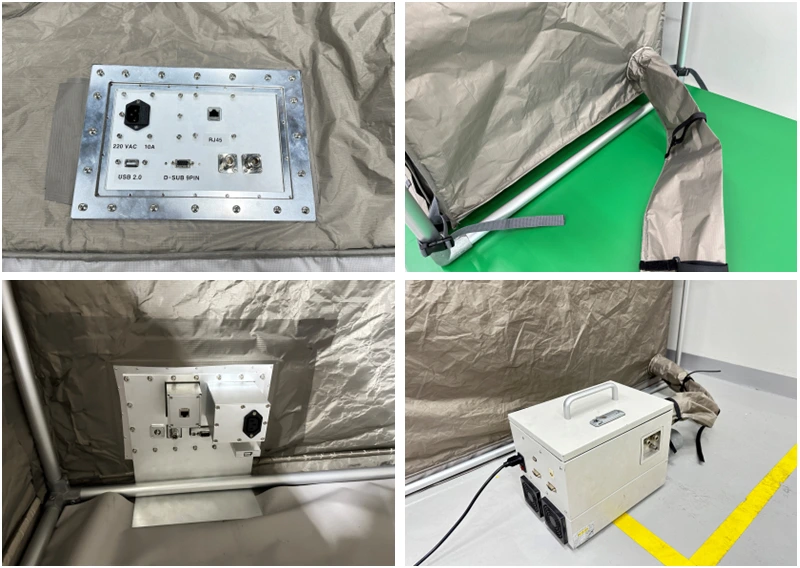

    • ルームタイプシールドテント追加部品

よくある質問 (FAQ)

Q1. シールドテントのシールド効果度(SE)は、固定式シールドルーム(ハードウォールチャンバー)のレベルに到達できますか? ▶

A.

  • シールドテントは400MHz基準で平均60~80dBのシールド効果度(SE)を実現しており、EMCプリコンプライアンス試験や大半の無線機器認証の事前試験には十分なレベルです。ただし、100dB以上が要求されるTEMPESTクラスのセキュア通信施設や、MIL-STD-285による完全な認証試験には、依然として固定式ハードウォールシールドルームが必要です。ソフトウォール構造の特性上、GHz帯以上の高周波ではハードウォールチャンバーとのSE差が拡大する傾向があります。つまりシールドテントはシールドルームの完全な代替品ではなく、「低コスト・可搬性」と「実用的なシールド性能」のバランスを取るソリューションと理解するのが正確です。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q2. シールドテントはシールドルームを完全に代替できますか、それとも補完的な位置づけですか? ▶

A.

  • シールドテントはシールドルームの完全な代替品というより、補完的なツールに近い存在です。研究開発初期段階での反復的な事前スクリーニング、複数拠点を移動しながら行う測定、予算やスペースの制約で固定式チャンバーの設置が難しい環境では、シールドテントがコストと設置期間の面で圧倒的な優位性を持ちます。一方、公認試験機関に提出する最終的な規制認証試験や、RF漏洩を絶対的に制御する必要があるセキュア通信環境では、ハードウォールチャンバーが依然として基準(リファレンス)です。実務上は開発初期~中期はシールドテント、最終検証はシールドルームという形で両者を併用するのが、最もコスト効率の良い運用方法です。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q3. マグネットドア方式がジッパー方式よりRF性能面で有利な理由は何ですか? ▶

A.

  • ダブルマグネットシールドアはジッパー方式より接触抵抗が低く、繰り返しの開閉によるシール性能の低下も少ないため、RF漏洩の防止に有利です。ドア(開閉部)はシールドエンクロージャーの中で最も漏洩に弱い経路であり、継ぎ目が長く接触が不均一なほどスロットアンテナ効果(Slot Antenna Effect)のように作用し、継ぎ目の長さがλ/2に近づく周波数帯で漏洩が急増します。磁力で生地面を均一に密着させるマグネット構造は、接触点の数を増やし局所的な隙間を最小化することでこの問題を緩和しつつ、3秒以内の迅速な開閉も可能にします。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q4. シールドテントのシールド性能はどのような基準で測定・検証されますか? ▶

A.

  • シールドテントのシールド効果度(SE)は、国際規格IEEE Std 299(Standard Method for Measuring the Shielding Effectiveness of Enclosures)に基づき、複数の周波数・複数の測定ポイントで挿入損失(Insertion Loss)方式により測定・検証されます。生地単体の試験値と完成品を組み立てた後の測定値は、ドアや継ぎ目、フレーム接合部の影響により差が生じる場合があるため、組み立てが完了した実際のテント状態で測定された試験成績書を確認することが望まれます。試験成績書を確認する際は、測定周波数範囲と測定ポイント数(アンテナ位置)も併せて確認することを推奨します。
