概要

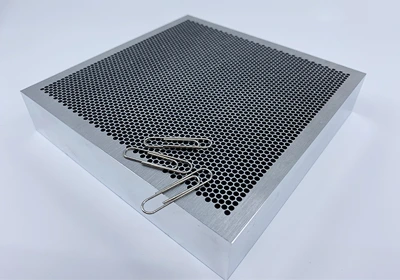

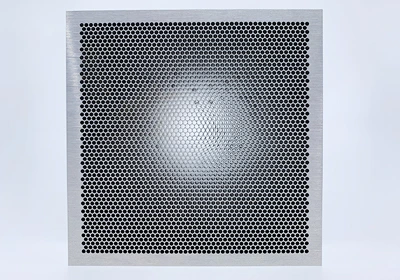

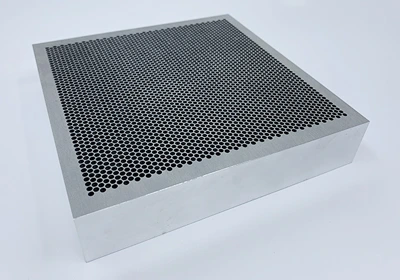

- 高周波型ハニカムは、アルミの材質で製作され、電磁波遮蔽用のシールドルーム、シールドチャンバー、シールドボックスの通風口パネルとして使われる。
- 5G周波数帯域である60GHz以上の超高周波数（ミリ波）でも優れたシールド性能がみられる。
特長
- 幅広い周波数帯域の対応範囲 （<-70 dB @ 100KHz〜67GHz）
- 60GHz以上の超高周波帯域（ミリ波、5G周波数帯域）まで対応可能
- 装着の際には別のフレームを追加で製作する必要もない
製品の詳細
| 項目 | 内容 | 試験方法 |
|---|---|---|
| サイズ | A 100 ~ 630 mm | ESQ-612-23 |
| B 100 ~ 630 mm | ||
| T 30 mm | ||
| 遮蔽率 | < -70 dB (@100KHz ~ 67GHz) | IEEE-Std-299 |
| 素材 | アルミ | |
| オプション | Ni, Cr3+ plating |

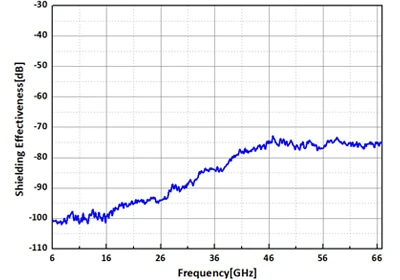

シールド 効果

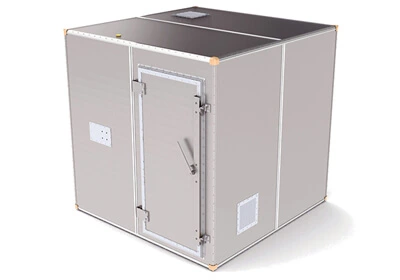

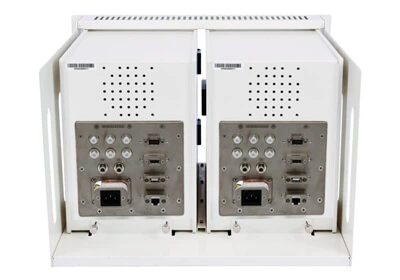

適用事例
シールドチャンバー、シールドボックスなどに装着され、ノイズの流入を遮断し、換気性能が優秀である
製品サポート

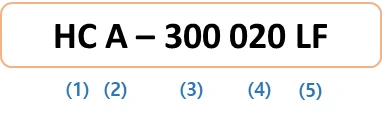

品番
| Number | Code | Example |
|---|---|---|
| (1) | Product Code | HC (Honeycomb) |
| (2) | Material | A: Aluminum |
| (3) | Thickness (T) | 300: 30.0mm |
| (4) | Hole Size (Ø) | 020: 2.0mm |
| (5) | LF | Lead-free |
