EMIシールドワイヤーメッシュ・テープ

  • EMI シールド ワイヤーメッシュテープ
  • EMIシールドワイヤメッシュテープ
  • 電磁波シールドメタルメッシュテープ

概要

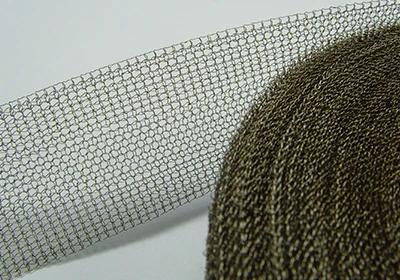

  • ワイヤーメッシュテープはメタルワイヤーをニッティングし、テープのような形態として製作した製品となり、主に電線の外部を螺旋形で包む形に巻いて電線から発生するノイズを遮蔽する。
  • メタルワイヤーは材質によって磁気遮蔽でも活用できる。

特長

  • 耐食性と柔軟性が優秀であり、電磁波遮蔽効果が優れる。
  • 遮蔽率の要求によって2重、3重での製織もできる。
  • 周波数帯域及び遮蔽率によってメタルワイヤーの材質選択ができる。
  • 電線をニッティング機械に挿入して製作する製織方式もできる。

製品の詳細

ワイヤーの材質別の遮蔽性能

材料名 H-Field 100kHz E-Field 10MHz P-Field 1GHz
BeCu >110 dB >110 dB <110 dB
Monel 60 dB >115 dB 95 dB
TCS 80 dB 125 dB 100 dB
Aluminum 38 dB 100 dB 80 dB
Silver Monel 60 dB 75 dB 70 dB


材料選定

ワイヤー 電着テープ(オプション)
種類 直径 (mm)
Stainless Steel #304 Soft 0.08, 0.11 T222: 導電メッシュ両面テープ
T3617: 非導電不織布両面テープ
※ 電着テープの幅及び附着位置は
Sn Plated Cu 0.12
TCS 0.12
Monel #400 0.12
BeCu #C17200 0.12

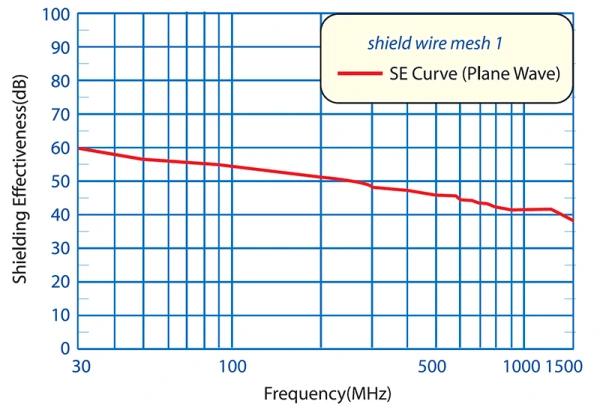

遮蔽効果


EMI シールド ワイヤーメッシュテープ

* 試験規格: ASTM D 4935
* 試料種類: Sn Plated Cu (ワイヤー2重シート状態で試験)



適用事例

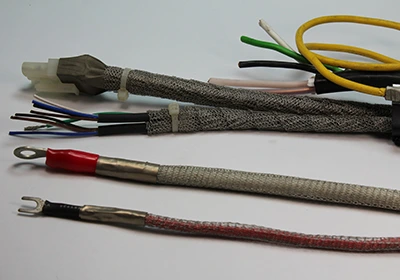

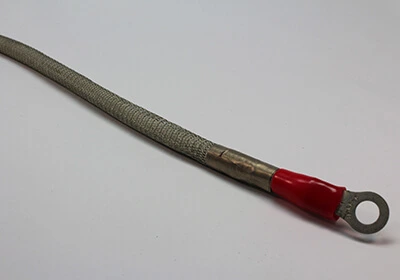

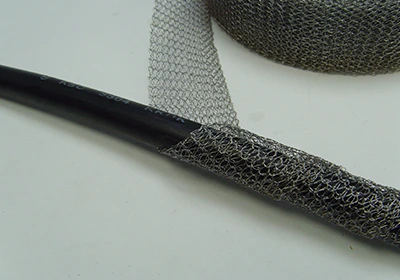

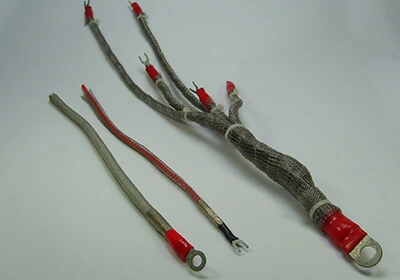

1本もしくは数本の電線を半分くらい重ねて螺旋形で外部を包んで電線を整理するか電磁波ノイズを遮蔽する。
電線をニッティング機械に挿入して製作する製織方式もできる。

  • EMI シールド ワイヤーメッシュテープ
  • EMI シールド ワイヤーメッシュテープ
  • EMI シールド ワイヤーメッシュテープ

製品サポート

品番

EMI シールド ワイヤーメッシュテープ
Number Code Example
(1) Product Code M (Metal Wire Mesh)
(2) Serial Number 230
(3) Shapes T: Tape type
(4) Wire layers 1: Single layer, 2: Double layers, 3: Triple layers
