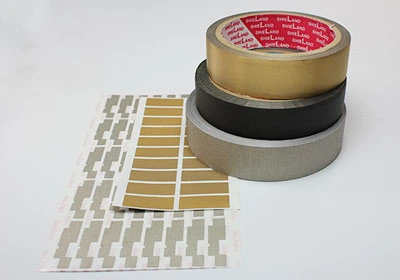

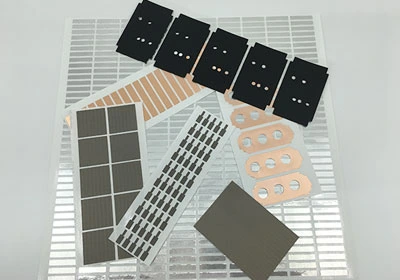

  • 電磁波シールド導電性粘着テープ
  • 電磁波シールド導電性テープ

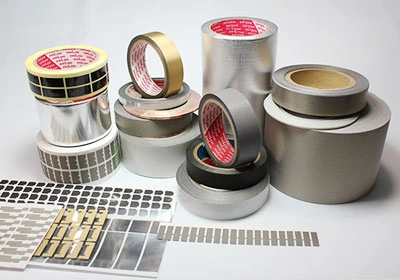

  • EMIシールド導電性粘着テープ

概要

  • EMIシールド 導電性粘着テープ(EMIテープ)は、導電性繊維、金属箔などに導電性粘着剤をコーティングした製品であり、電気導電性に優れ、電磁波遮蔽効果が大きい。
  • 活用方法によってはグラウンド（接地）機能でも使える。
  • 繊維タイプは柔軟性が優れていて、金属箔は電気伝導性が優秀である。
  • 片面または両面粘着テープを選択可能であり、用途によって様々な形状加工も可能である。

特長

  • RoHS対応品
  • UL 510
  • ハロゲンフリー
  • 電気導電性に優れ、粘着力の調整も可能である

製品の種類と仕様

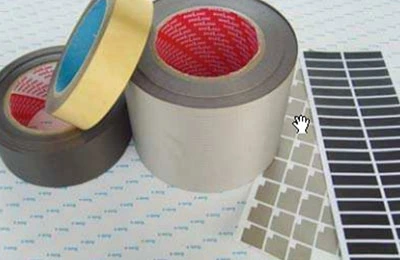

導電性繊維の片面テープ

導電性繊維の片面テープ
  • 柔軟性に優れ、屈曲面や流動性のある部分に使える
  • UL 510、ハロゲンフリー

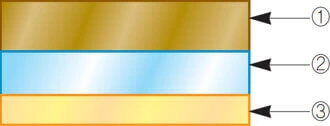

構造及び材質
導電性繊維の片面テープ
  1. Conductive fabric : metal plated polyester
  2. Conductive PSA : Acrylic + Ni (flame retardant : option)
  3. Liner : paper, film

品番 基材 表面の色 厚さ
[mm]		 粘着力
[gf/25mm]
ASTM D 3330		 表面抵抗
[Ω/□]
MIL-STD-83528C		 難燃性
T3186 Cu/Ni plated PET ripstop woven Gray 0.11±0.01 > 1,700 < 0.10 UL510
T3185 Cu/Ni plated PET ripstop woven Gray 0.11±0.01 > 1,000 < 0.10 UL510
T2142 Cu/Ni plated PET taffeta woven Gray 0.10±0.01 > 1,000 < 0.10 -
T217 Cu/Ni plated PET ripstop woven Gray 0.11±0.015 > 1,000 < 0.50 -

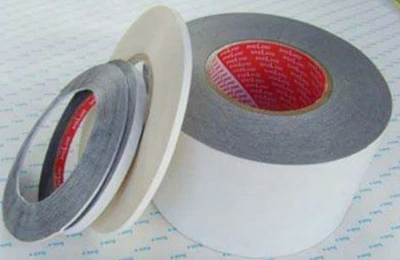

導電性繊維の両面テープ

導電性繊維の両面テープ
  • 垂直方向の電気伝導性が優秀
  • カット時バリの発生が少ない

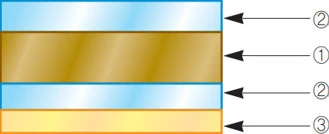

構造及び材質
導電性繊維の両面テープ
  1. Fabric : matal plated polyester, general polyester
  2. Conductive PSA : Acrylic + Ni (flame retardant : option)
  3. Liner : paper, film

品番 基材 表面の色 厚さ
[mm]		 粘着力
[gf/25mm]
ASTM D 3330		 表面抵抗
[Ω/□]
MIL-STD-83528C		 難燃性
T222 Cu/Ni plated PET mesh woven Gray 0.11±0.02 > 1,000 < 0.50 -
T224 Cu/Ni plated PET mesh woven Gray 0.11±0.02 > 800 < 0.50 UL510相当
T2122 Cu/Ni plated PET taffeta woven Gray 0.135±0.015 > 1,000 < 0.50 UL510

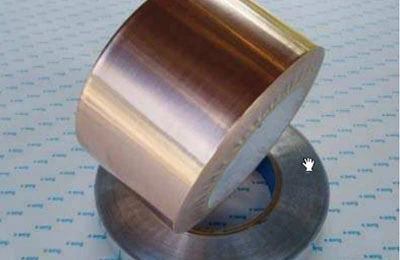

金属箔の片面テープ

金属箔の片面テープ
  • テープの表面に絶縁コーティングが可能
  • 金属箔を主基材として、電気伝導性が優秀

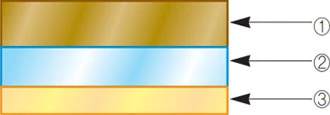

構造及び材質
金属箔の片面テープ
  1. Metal foil : Al foil, Copper foil
  2. Conductive PSA : Acrylic + Ni
  3. Liner : paper, Film etc.

品番 基材 表面の色 厚さ
[mm]		 粘着力
[gf/25mm]
ASTM D 3330		 表面抵抗
[Ω/□]
MIL-STD-83528C		 難燃性
T276 Copper foil Cu natural 0.065±0.01 > 1,000 < 0.50 -
T2801 Aluminum foil Al natural 0.065±0.01 > 1,000 < 0.50 -
T262 Embossed copper foil Cu natural 0.08±0.008 > 700 < 0.50 -
T3081 PET film laminated aluminum foil Al natural 0.065±0.01 > 1,000 < 0.50 (Adhesive) -

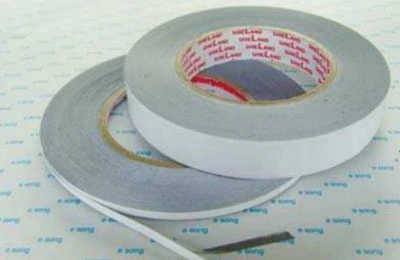

金属箔の両面テープ

金属箔の両面テープ
  • 垂直方向の電気伝導性が優れている
  • 安価

構造及び材質
金属箔の両面テープ
  1. Metal foil : Al foil, Copper foil
  2. Conductive PSA : Acrylic + Ni
  3. Liner : paper, Film, etc.

品番 基材 表面の色 厚さ
[mm]		 粘着力
[gf/25mm]
ASTM D 3330		 表面抵抗
[Ω/□]
MIL-STD-83528C		 難燃性
T2953 Aluminum foil Al natural 0.05±0.01 > 1,000 < 0.50 -

適用事例

導電性粘着テープを電子機器内の各種電線、FFC、外装メタルケースなどに付着して、ケーブル固定、ノイズシールドとアースとして活用されている

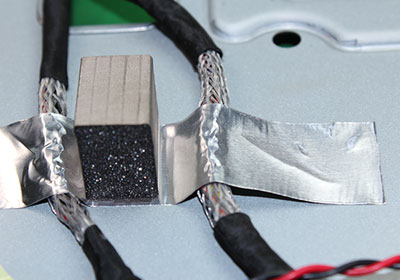

  • メタルフレームにケーブルを固定するために使用される導電性粘着テープ

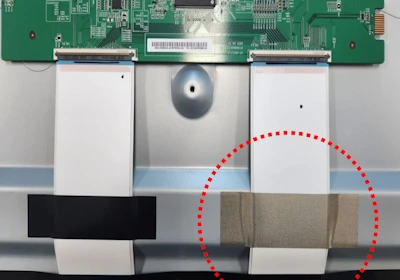

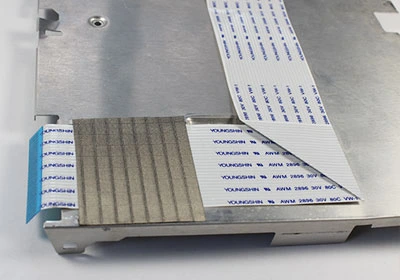

  • FFCに適用された電磁波シールド導電性布テープ

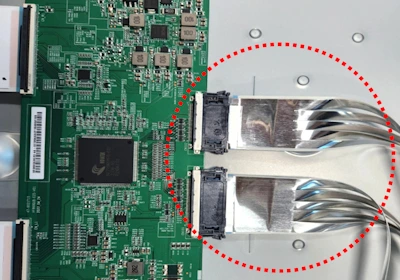

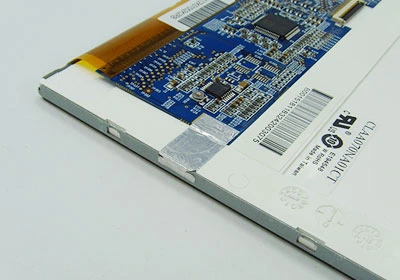

  • ノートパソコンに接続されて導電性金属テープ

  • ケーブルの内側に貼付された電磁波シールド導電性繊維テープ

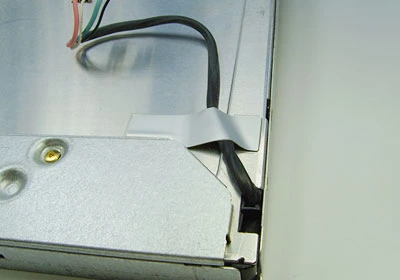

  • メタルフレームに取り付けられた導電性粘着テープ

製品サポート

品番

導電性粘着テープ製品コード
Number Code Example
(1) Product Code T (Tape)
(2) Serial Number 3166
