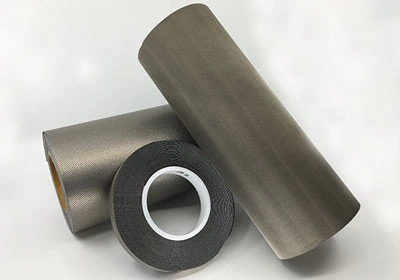

EMIシールド 導電性クッション・パッド

•
•
•

---

概要

• EMIシールド導電性クッション・パッドは、スポンジもしくは不織布などのクッション性素材で製作され、水平/垂直方向(XYZ方向)の導電性に優れて、電磁波遮蔽効果が卓越である。
• 適用素材によって埃などからの密閉用としても使える。

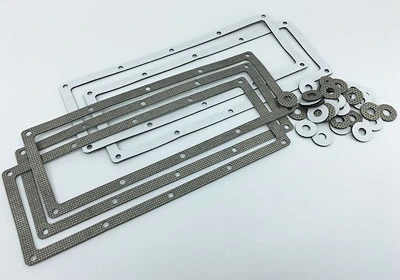

• 様々な形状で簡単に加工できる。

---

特長

• 水平/垂直方向(XYZ方向)導電性が優秀である。
• ポリオレフィン、不織布、スポンジなどの素材に Cu/Niメッキ処理し、電気伝導性が優れる。
• ノイズ遮蔽、接地、I/Oガスケットなど多様な用途で使える。
• RoHS対応品

---

製品の詳細

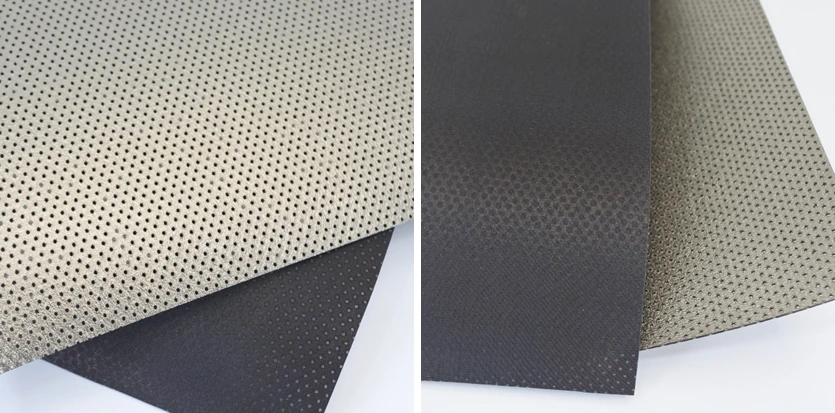

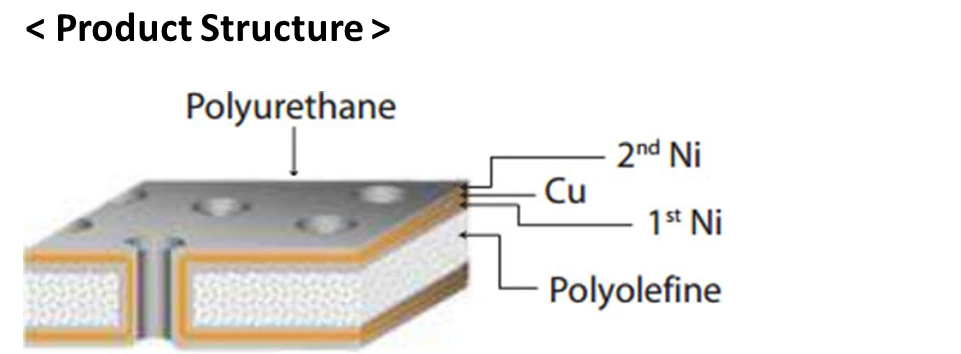

ポリオレフィンパッドタイプ

• 表面方向に向かう電波を遮蔽するか、薄型接地部品用途で使うかなどに有用となる。(側面に通る電波の遮蔽の際には注意が必要になる。)
• 薄型具現のため、ポリオレフィン(closed-cell foam)で製作され、垂直に貫通するピンホール (via-hole)を通して垂直に通電できる。
• ノイズ遮蔽、接地、I/Oガスケットなど、様様な用途で 活用でき、打ち抜き加工が容易である。
• オプション : 導電性粘着処理可能
• 製品のサイズ
   - 厚み : 0.2mm, 0.3mm, 0.4mm, 0.5mm, 0.6mm, 0.7mm, 0.8mm, 0.9mm, 1mm
   - 長さ : 50m/roll
   - 幅 : 1,000mm

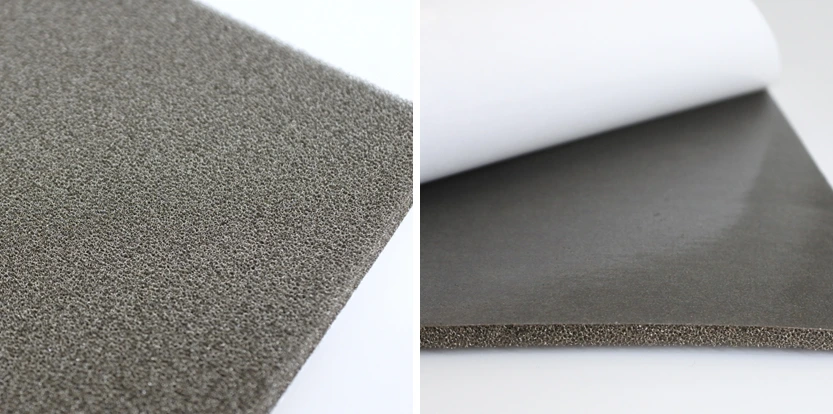

スポンジ-メッシュタイプ

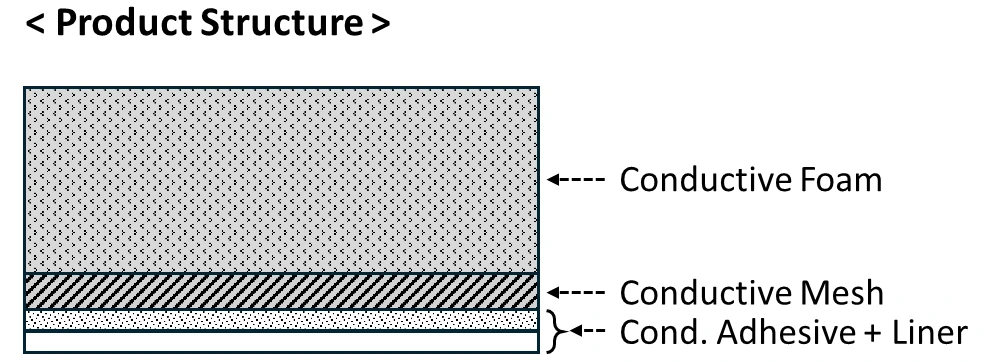

• 導電スポンジ(open-cell foam)と導電メッシュ(reinforcement carrier)に構成され、XYZ方向で導電されるクッションパッドである。
• ノイズ遮蔽、接地、I/Oガスケットなど、様様な用途で 活用でき、打ち抜き加工が容易である。
• 加圧過ぎるとメッキのパーティクルが落ちてくる可能性があるので、PCBに直接使う際にショートの恐れがあり、復元力が悪くなる可能性がある。
• オプション : 導電性粘着処理可能
• 製品のサイズ
   - 厚み : 0.3mm, 0.5mm, 0.7mm, 1mm, 1.5mm, 2mm, 2.5mm, 3mm, 3.5mm, 4mm, 4.5mm, 5mm
   - 長さ : 50m/roll (0.3~2.5mmT), 30m/roll (3~4.5mmT), 20m/roll (5mmT)
   - 幅 : 1,000mm

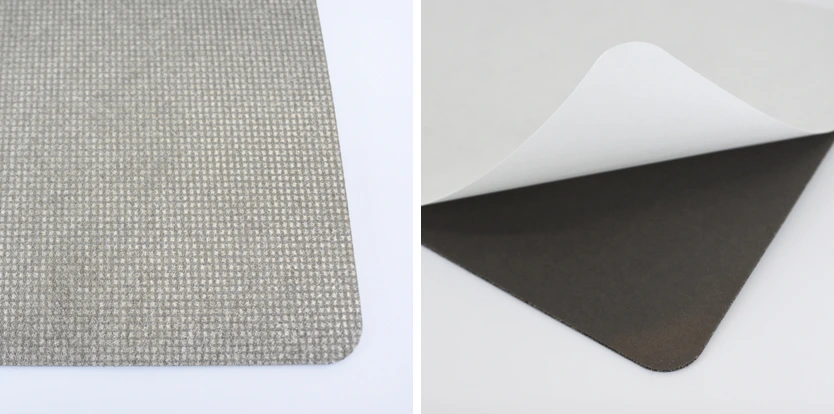

不織布-スポンジ-メッシュタイプ

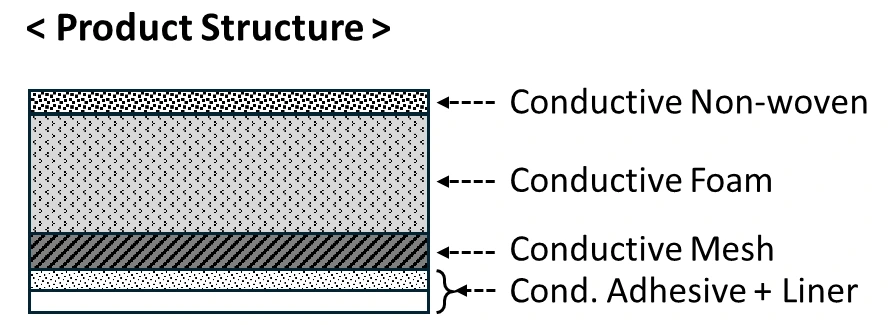

• 導電不織布(particle avoidance)、導電スポンジ(open-cell foam)、導電メッシュ(reinforcement carrier)に構成され、XYZ方向で導電されるクッションパッドである。
• ノイズ遮蔽、接地、I/Oガスケットなど、様様な用途で 活用でき、打ち抜き加工が容易である。
• メッキパーティクルの発生恐れがなくて、長時間加圧しても復元力がいいので、高い遮蔽率が必要になる装備に有用となる。
• オプション : 導電性粘着処理可能
• 製品のサイズ
   - 厚み : 1mm (導電粘着処理の際 1.1mm; 剝離紙除き)
   - 長さ : 25m/roll
   - 幅 : 560mm

---

適用事例

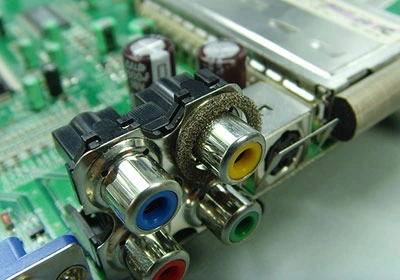

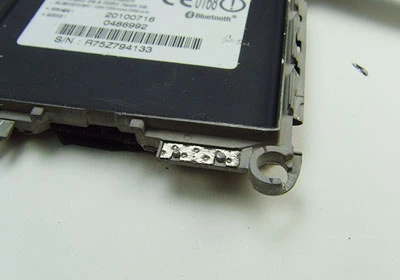

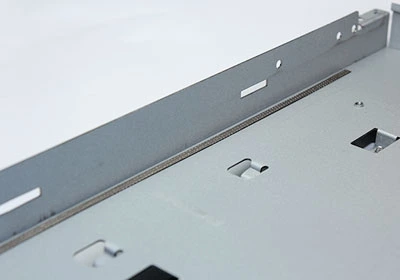

LCD TV、モニター、スマートフォン、ゲーム機、コネクタ内部に導電性とクッション性が要求される部分に装着し、ノイズシールド効果が優れている

•
•
•

---

製品サポート

品番
