概要

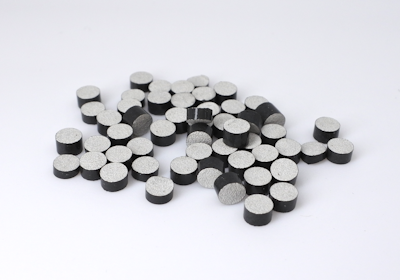

- SMTIM(SMTタイプTIM)は、熱伝導性マトリックスに異方性熱伝導性に優れたカーボンファイバーを一定方向に配向させ、片面または両面に金属層を形成した、熱伝導性に優れ、はんだ付けが可能な新コンセプトの熱伝導部品です。
- 従来の熱伝導製品ははんだ付けができない構造ですが、SMTIMはガスケットの片面または両面に金属メッキ処理を施すことでPCBの自動実装が可能となり、生産性向上効果に優れています。
- 製品自体のクッション性により相手材との密着力を向上させ、熱伝導性能を最大化します。
主な特徴
- ガスケットの片面または両面に金属メッキ処理が施されており、SMTリフローはんだ付けが可能で、局所部位にも精密な適用が可能です。

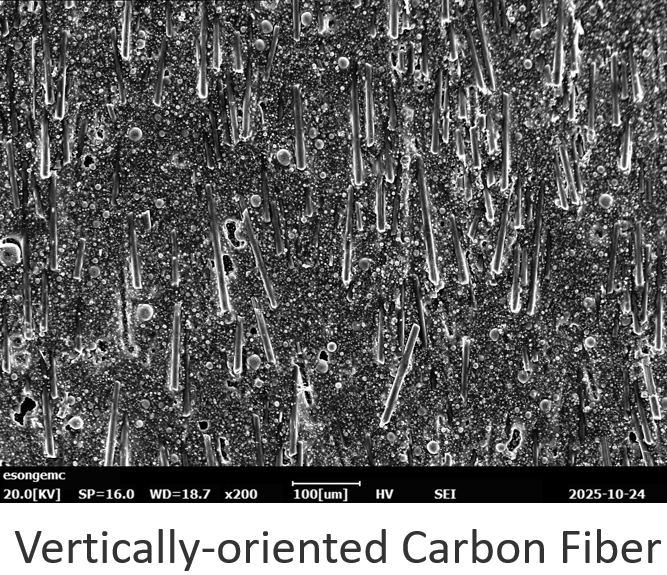

- カーボンファイバーの異方性熱伝導特性により、厚みのある部位でも従来のサーマルパッドに比べ熱伝導性能に優れています。(8 W/mK以上を実現)
- リールテープ包装で供給されるため、自動実装が可能です。
- 耐熱性・難燃性に優れています。(150℃まで使用可能)
- RoHS Compliant, Halogen-free
製品詳細
特性
| 項目 | 単位 | データ | 試験方法 |
|---|---|---|---|
| 熱伝導率 | W/mK | > 8 | ASTM D5470 |
| 反発力 | Kgf | 2.18 | ESQ-612-52 (20%圧縮時) |
| はんだ接合強度 | gf | 550 ~ 850 | ESQ-612-36 |
| 繰り返し圧縮復元率 | % | > 95% | ESQ-612-26 |
| 推奨圧縮率 | % | 10 ~ 20 | ESQ-612-52 |
| 使用温度 | °C | < 150 | - |
| 環境対応 | RoHS-compliant, Halogen free | - | |

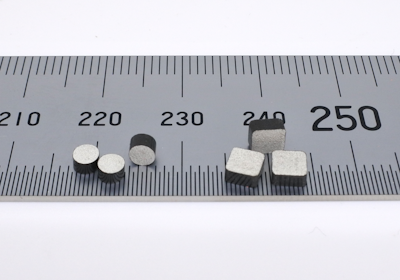

* W4 × L4 × H2 mm 基準
従来のサーマルパッドとの比較優位点
| 区分 | SMTIM (SMTタイプTIM) | 従来のサーマルパッド |
|---|---|---|
| 実装方式 | 金属メッキ処理によりSMTリフローはんだ付け実装が可能 | はんだ付け不可、手作業での貼付 |
| 生産性 | リールテープ包装 → 自動実装が可能 | 手動貼付が中心、自動化に制限あり |
| 熱伝導率 | 8 W/mK以上 | - |
| 重量 | 軽量なカーボンファイバーを主材料とし、サーマルパッド比で軽量化を実現 | 相対的に高密度な充填材を使用 |
製品サポート
製品分類コード

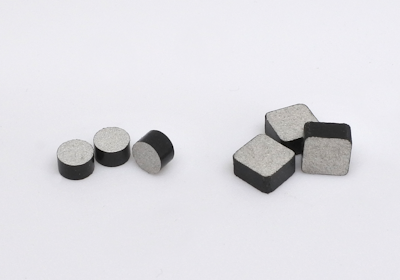

| 番号 | 内容 | 例 |
|---|---|---|
| (1) | 製品コード | STG (SMT Thermal Gasket) |
| (2) | シリアル番号 | 100, 200, 300 |
| (3) | 形状 | O: 円形, R: 四角形 |
| (4) | 横(直径) | 040: 4mm (円形タイプは直径) |
| (5) | 縦 | 040: 4mm (円形タイプは000) |
| (6) | 高さ | 020: 2mm |
