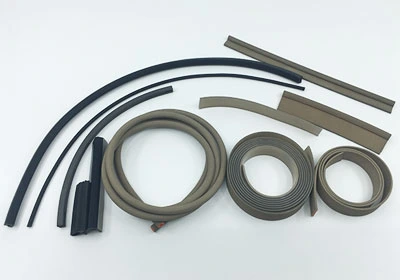

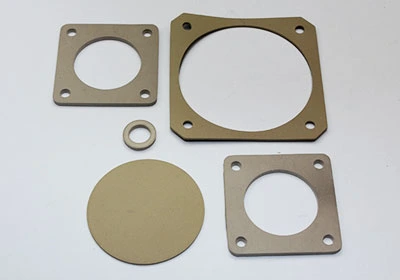

EMI シールド 導電性シリコーンエラストマー
概要
- 導電性エラストマーは、シリコーンゴムに金属粉を混合して作られた製品であり、導電性が優れている導電性ガスケットである。
- シリコーンゴムの固有特性により被着物との密着性が良くて、耐熱性が優れている。
- 防衛機器、船舶、通信中継器、防衛産業用コネクタ（O-Ring）などで使われている。
特長
- RoHS対応品
- 密閉性、導電性、耐熱性が優れている
製品の詳細
材料の仕様
| 区分 | SSC タイプ | SC タイプ | 試験方法 | |||
|---|---|---|---|---|---|---|
| 導電性フィラー | Ag/Cu | Carbon | ||||
| バインダー | Silicone | |||||
| 電気特性 | 体積抵抗 (Ω·cm) | 0.02 | 7.0 | ASTM D 257 | ||

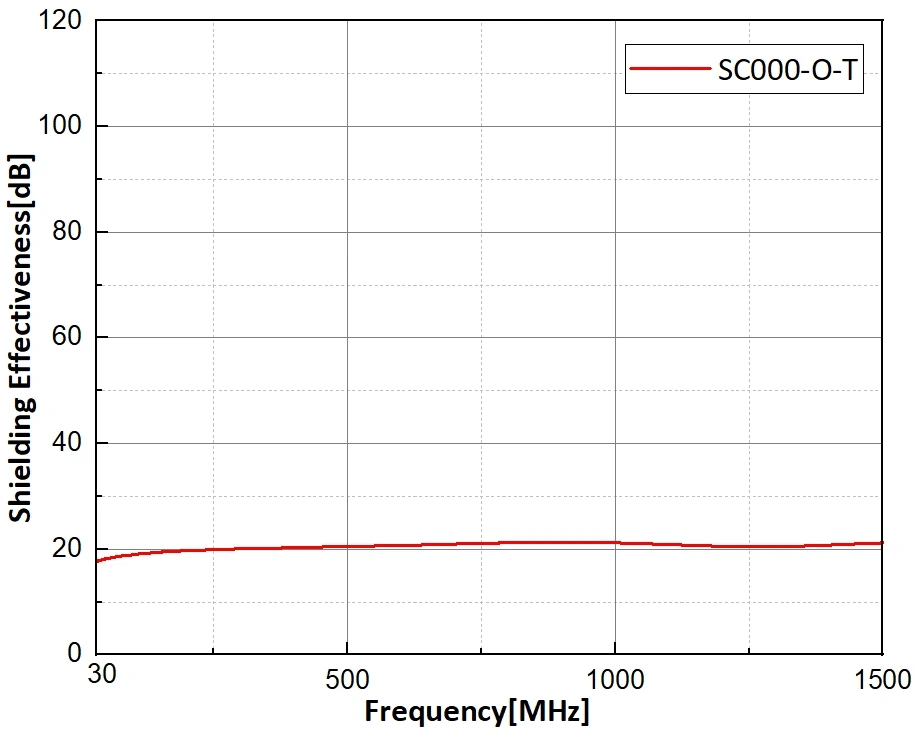

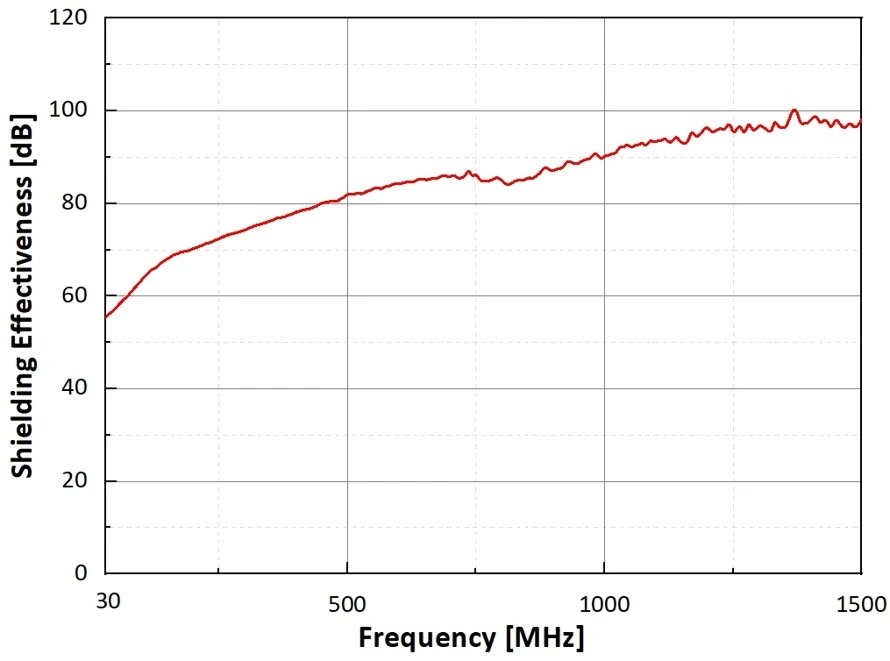

| シールド効果 (dB) | >80 | >20 | ASTM D 4935 | |||
| 物性 | 比重 (g/cm³) | 3.8±0.2 | 1.3±0.2 | ASTM D 792 | ||
| 硬度 (Shore A) | 50~80(±5) | 60~70(±5) | ASTM D 2240 | |||
| 引張強度 (kgf/cm²) | 30 (430psi) | >60 (850psi) | ASTM D 412 | |||
| 引裂強度 (kgf/cm) | 7 | 17 | ASTM D 6248 | |||
| 伸率 (%) | >200 | >330 | ASTM D 412 | |||
| 使用温度 (°C) | -50~+125 | -50~+170 | ||||
金属粉末粒子

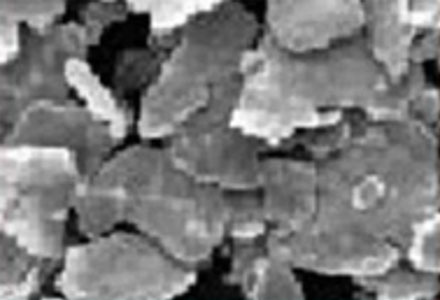

SSC(Flake) Type Silver Coated Copper
SSC(Dendrite) Type Silver Coated Copper

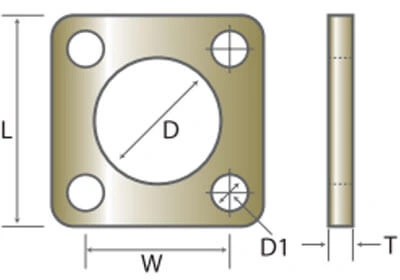

製品の形状

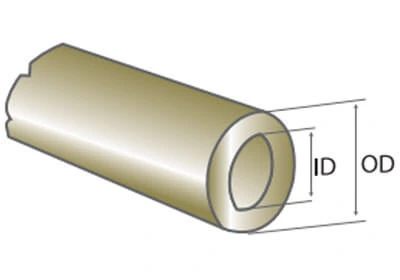

O-T Type

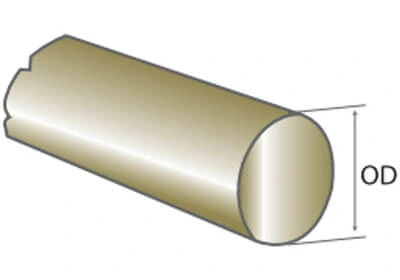

O-A Type

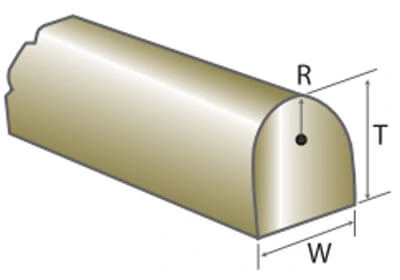

D-A Type

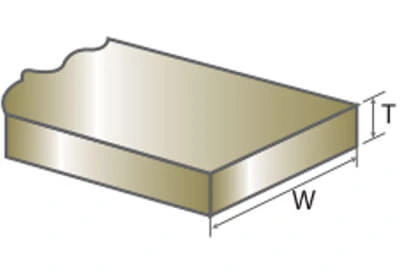

F-S Type

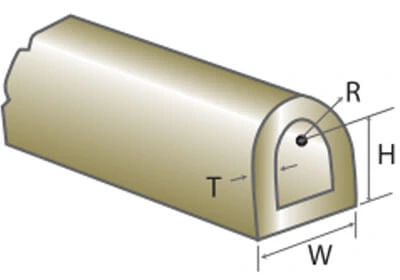

D-T Type
G-A Type
適用事例

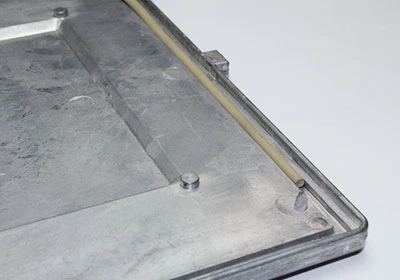

シールドボックス、電子機器など、主に外装ケースの溝に装着し、ノイズシールドとグランドの機能を遂行する
製品サポート

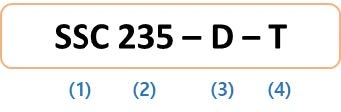

品番
| Number | Code | Example | |
|---|---|---|---|
| (1) | Material | SSC: Silicone + Ag/Cu SSG: Silicone + Ag/Glass SSA: Silicone + Ag/Aluminium |
SNG: Silicone + Ni/Graphite SNC: Silicone + Ni + Carbon SC: Silicone + Carbon |
| (2) | Serial Number | 235 | |
| (3) | Outer Shape | O: O Shape D: D Shape |
P: P Shape F: Flat Shape |
| (4) | Inner Shape | T: Tube Shape S: Sheet Shape A: All Silicone Shape |
|
