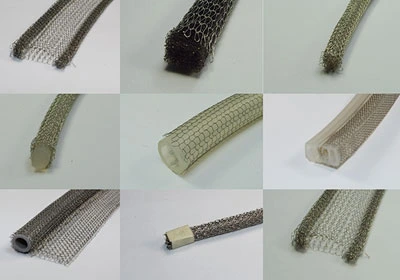

  • 様々な形のワイヤーメッシュガスケット

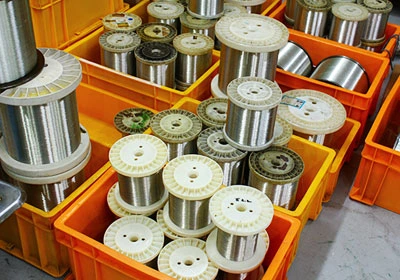

  • ワイヤーメッシュガスケット原材料

概要

  • EMI シールド ワイヤーメッシュ・ガスケットは、メタルワイヤーをニッティング方式で織り、柔軟性に優れ、相手物との接触が優秀なので、遮蔽効果が高く、耐食性/耐油性が強い電磁波遮蔽素材である。
  • 要求遮蔽特性に合わせてモネル、SUSなどのワイヤーの材質の選定が可能であり、硬さに応じて、ワイヤーメッシュの内部にシリコンエラストマー、ウレタンスポンジなどの芯材を入れて製作も可能である。

特長

  • シールド効果が優秀
  • 耐食性及び耐油性に優れる
  • Wire材質は錫メッキ銅線、ステンレススチールなどが使われる
  • 芯材はPUスポンジ、シリコーンラバーチューブ、CRスポンジなどが使われる

製品の詳細


材料選定

種類 直径 (mm)
Stainless Steel #304 Soft 0.08, 0.11
Sn Plated Cu 0.12
TCS 0.12

製品の種類

長方形タイプ

(芯材：スポンジ)

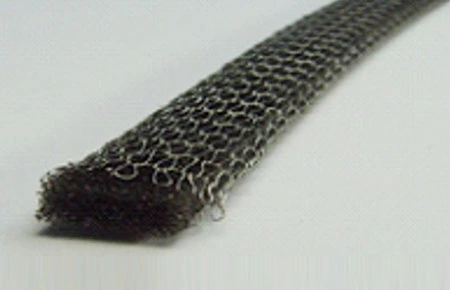

電磁波シールド ワイヤーメッシュガスケット-正方形タイプ

円形タイプ

(芯材：スポンジ)

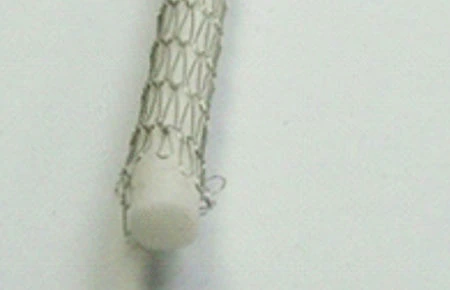

電磁波シールド ワイヤーメッシュガスケット-丸型、スポンジ芯材

円形タイプ

(芯材：シリコーンチューブ)

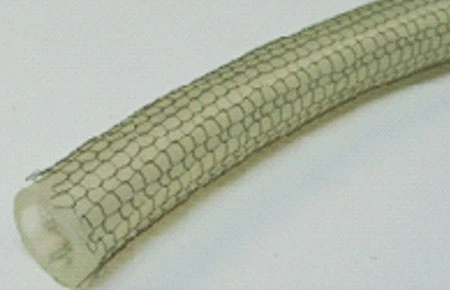

電磁波シールド ワイヤーメッシュガスケット-丸型、シリコンチューブ

円形タイプ

(芯材：シリコーン固体)

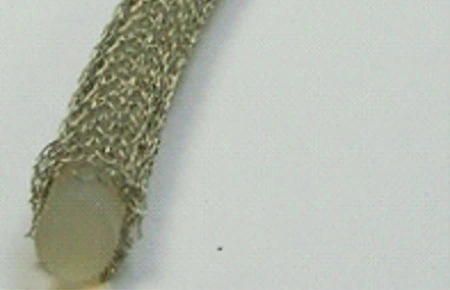

電磁波シールド ワイヤーメッシュガスケット-丸型、シリコンソリッド

円形タイプ

(芯材 : All Mesh)

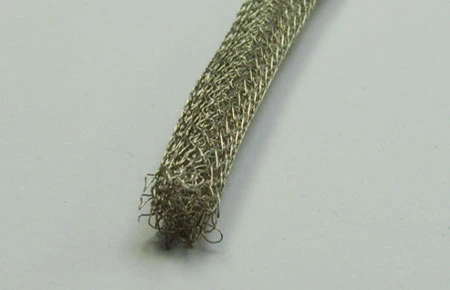

電磁波シールド ワイヤーメッシュガスケット-丸型、オールメッシュ

長方形タイプ

(芯材 : All Mesh)

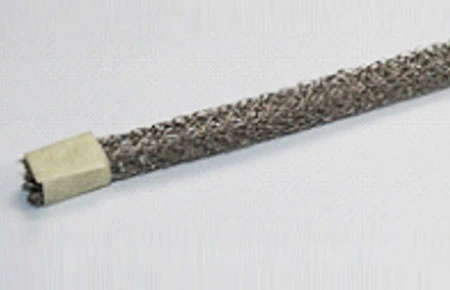

電磁波シールド ワイヤーメッシュガスケット-正方形タイプ、オールメッシュ

Pタイプ

(芯材: シリコンチューブ)

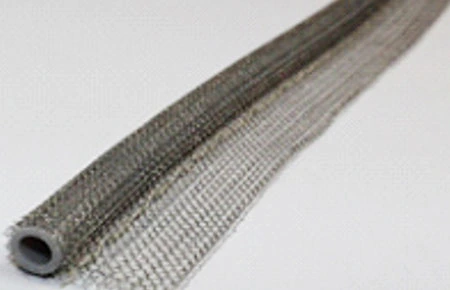

電磁波シールド ワイヤーメッシュガスケット-Pタイプ、シリコンチューブ

DPタイプ

(芯材: All Mesh)

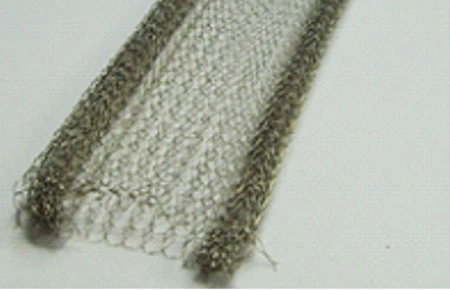

電磁波シールド ワイヤーメッシュガスケット-DPタイプ、オールメッシュ

* 上記形状、サイズ、素材の他にも、カスタム製作ができる

適用事例

メタルフレームの溝（Groove）にワイヤーメッシュガスケットを装着し、フレーム間の隙間を防ぎ、遮蔽率を向上させ、フレームの形状によって様々な形態の製品を使える

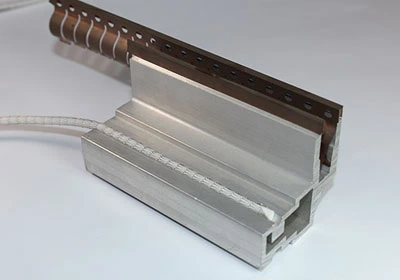

  • 円形のシリコンチューブ芯材が適用されたワイヤメッシュガスケット適用事例

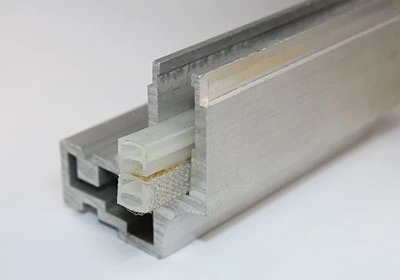

  • 長方形のシリコンチューブ型ワイヤーメッシュガスケット適用事例

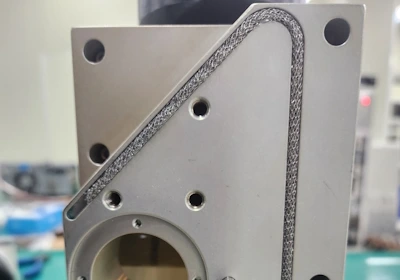

  • グルーブマウントワイヤーメッシュガスケット適用事例

製品サポート

品番

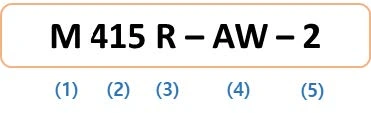

ワイヤーメッシュガスケット製品コード
Number Code Example
(1) Product Code M (Metal Wire Mesh Gasket)
(2) Serial Number 415
(3) Shape S: Square (Rectangular) Shape
R: Round (Circular) Shape
P: P Shape		 DP: Double P Shape
A: All Wire Rectangular Shape
B: All Wire Circular Shape
(4) Core Material AW: All Wire
PU: PU Sponge
SF: Silicone Foam Sponge
LTX: Latex		 SH: Silicone Rubber Sponge
EM: EDPM Sponge
CR: CR Sponge
S: All Silicone
(5) Wire Layer 1: Single Layer, 2: Double Layers
