概要

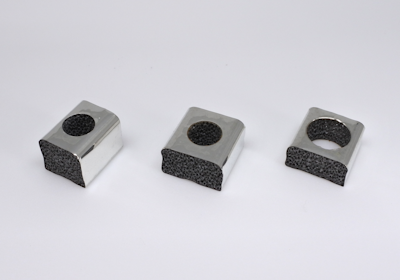

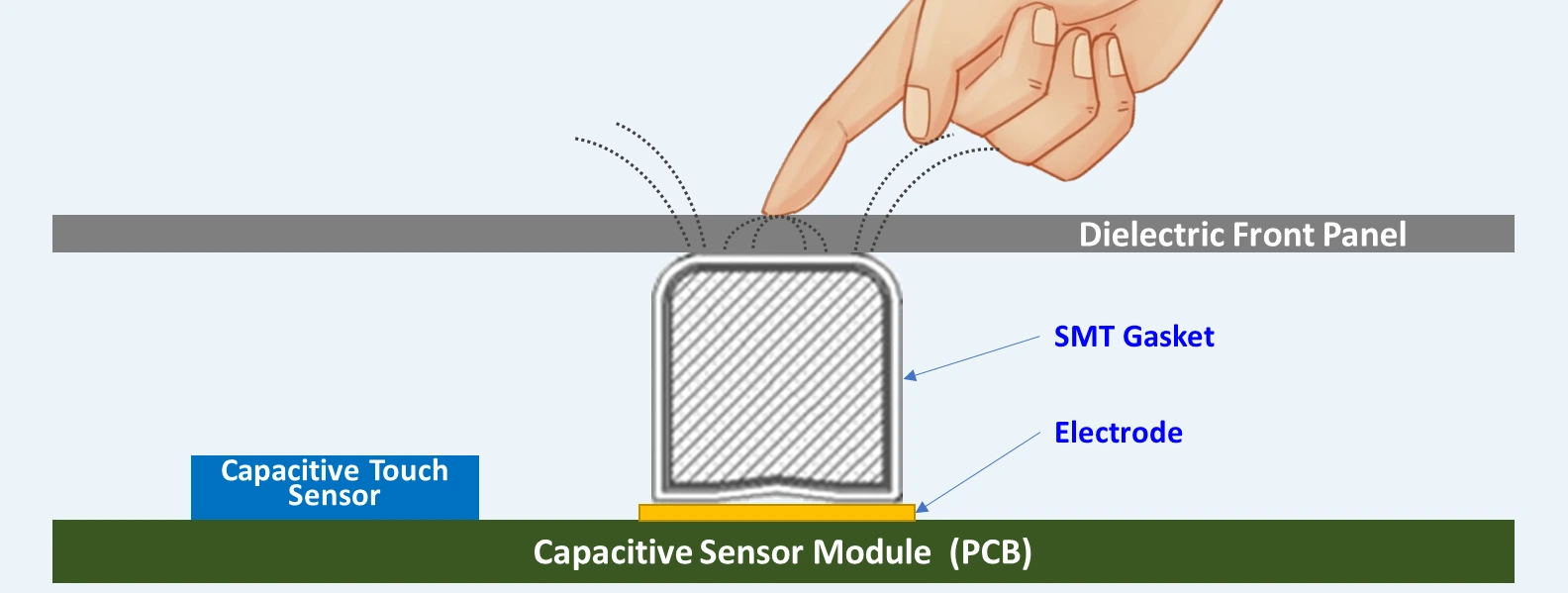

- SMTタッチスイッチガスケットは、静電容量式タッチにおいてパネルとPCBを接続する導電性電極です。PUスポンジ芯材に導電性PIフィルムをラミネートすることで 、スプリング方式より広い接点面を確保しています。
- 低インピーダンスで接触抵抗0.1Ω以下、圧縮復元率90%以上の安定した性能を実現。スプリング・ポゴピン方式より誤タッチが少なく、家電・産業機器・医療機器・自動車電装など幅広く採用されています。

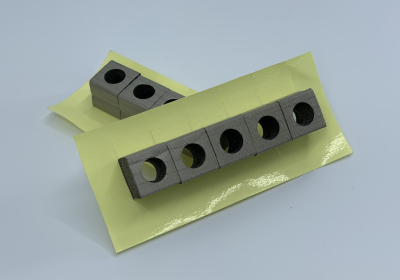

- 中央ホール加工タイプは、PCB搭載LEDの光をパネル前面まで透過させ、別途導光板なしにタッチON/OFF状態を可視化することが出来ます。
主な特徴
- 優秀な電気的特性: 0.1Ω以下の低い接触抵抗で、優れる電気的な接続性を提供
- 自動実装可能(SMTタイプ): 生産性向上及び工程費用節減
- 費用の効率性: 高価のタッチグリッド方式に比べて経済的な代替ソリューション
- ソフトな接触力: 機器損傷防止及び腐食に強い耐久性
- LED連動可能: 中央ホール加工でタッチON/OFF点灯の視覚化可能
製品詳細

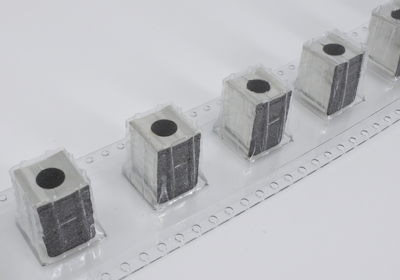

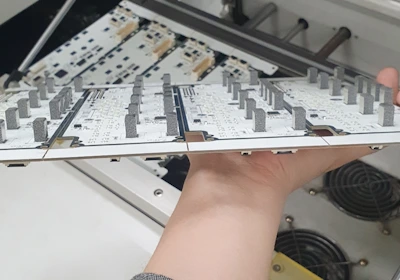

- 自動実装(SMT)が出来るので、多量生産に最適化
- 既存スプリング方式に比べてソフトな接触力でタッチ感度向上
- 中央ホール加工でLEDとの連動可能 → 直観的なタッチのフィードバック
- 製品特性
| 项目 | 单位 | データ | 備考 | |
|---|---|---|---|---|
| 外皮 | 導電性PIフィルム | |||
| 芯材 | 耐熱性PUスポンジ | |||
| 抵抗 | 実装前 | Ω | < 0.1Ω | ESQ-612-02 |
| 実装後 | Ω | < 0.1Ω | ESQ-612-02 | |
| 圧縮復元率 | % | > 90% | ESQ-612-26 | |
| 推奨圧縮率(加圧率) | % | 20% | ESQ-612-27 | |
| 半田付け強度 | gf | > 500 | ESQ-612-36 | |
| リフロー温度条件 | ℃ | 230~260 | ピークタイプ：最大10秒 | |
| 使用温度 | ℃ | -40~+125 | - | |
| 難燃性 | UL94 V-0 | |||
適用事例

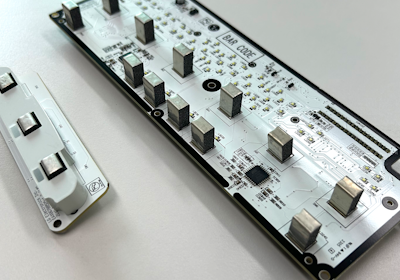

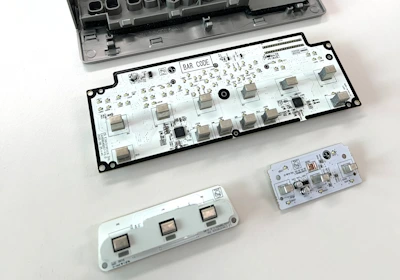

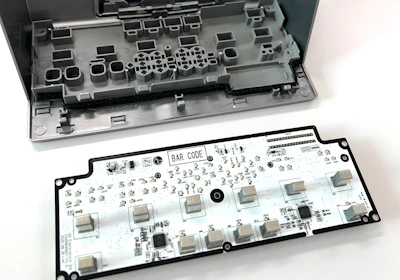

- 家電製品: 電子レンジ、洗濯機、冷蔵庫などタッチパネルが使われている製品
- 産業用機器: 制御盤、自動化設備のタッチインタフェース
- 医療機器: タッチ基板の診断装備及び制御装置
- 自動車電装: センターフェイシア、タッチボタンなど
