Name: 複合熱伝導シート
Brand: SHIELAND
Availability: PreOrder

概要

複合熱伝導シートは、薄膜メタル基材の表面に熱伝導性能に優れたグラファイトラミネート、電磁波遮蔽・吸収シート、または熱伝導・放熱素材などを直接コーティングし、従来の熱伝導体の性能を補完した多機能熱伝導・放熱製品です。
用途に応じて、薄膜メタル素材の表面に様々な特性を持つ弾性素材のコーティングが可能です。
- グラファイトシート、シリコーン熱伝導吸収シート、シリコーンサーマル素材、放熱塗料など

主な特徴

区分	MGシリーズ	MAシリーズ

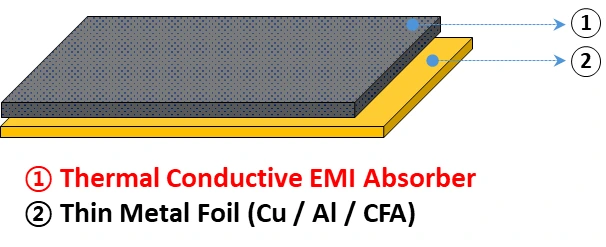

構造

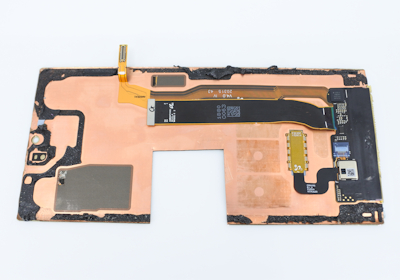

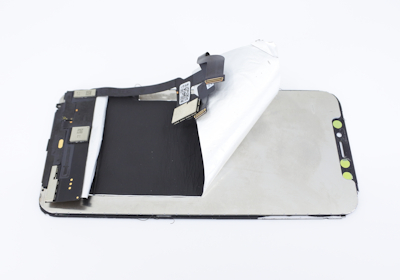

製品画像

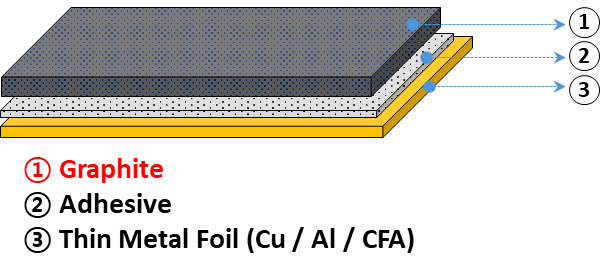

特徴	垂直熱伝導率に優れる金属箔と、水平方向の熱伝導率に優れるグラファイトの複合化スマートフォンやタブレットPCなどの薄型電子機器に広く適用可能	銅箔などの金属材料に熱伝導・電磁波吸収シートをコーティングし、熱伝導性能と電磁波吸収機能を両立熱伝導＋電磁波吸収・遮蔽＋放熱・スプレッディングの同時効果
コーティング厚み / 熱伝導率	人工グラファイト： - 厚み: 0.02 ～ 0.05mmT - 熱伝導率: 1,200 ～ 1,400 W/mK 天然グラファイト： - 厚み: 0.1 ～ 0.5mmT - 熱伝導率: 300 ～ 450 W/mK	薄型タイプ： - 厚み: 0.05 ～ 0.1mmT - 熱伝導率: 1.0 ～ 1.5 W/mK 中厚型タイプ： - 厚み: 0.2 ～ 0.5mmT - 熱伝導率: 2.0 W/mK
メタル厚み / 熱伝導率	Copper：厚み 12 ～ 70㎛、熱伝導率 300 ～ 400 W/mK Aluminum：厚み 40 ～ 70㎛、熱伝導率 150 ～ 200 W/mK CFA：厚み 30 ～ 70㎛、熱伝導率 300 W/mK

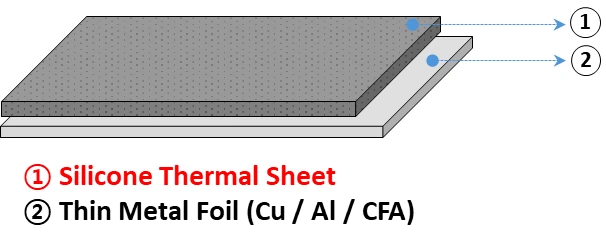

区分	MTシリーズ	MRシリーズ
構造
製品画像

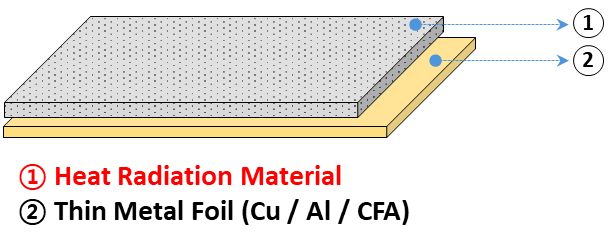

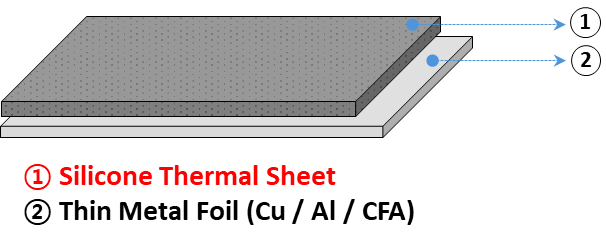

特徴	銅箔などの金属材料と弾力性のあるサーマルシートにより密着性が向上し、熱伝導性能が改善片面に絶縁性が必要な場合に適用金属箔による放熱およびスプレッディング効果	薄膜メタル基材にカーボンまたはセラミック系放熱塗料をコーティングして放熱性能を向上
コーティング厚み / 熱伝導率 (放射率)	薄型タイプ： - 厚み: 0.05 ～ 0.1mmT - 熱伝導率: 1.0 ～ 1.5 W/mK 中厚型タイプ： - 厚み: 0.2 ～ 0.5mmT - 熱伝導率: 2.0 ～ 2.5 W/mK	放熱塗料： - 放射率 0.9 以上
メタル厚み / 熱伝導率	Copper：厚み 12 ～ 70㎛、熱伝導率 300 ～ 400 W/mK Aluminum：厚み 40 ～ 70㎛、熱伝導率 150 ～ 200 W/mK CFA：厚み 30 ～ 70㎛、熱伝導率 300 W/mK
