タッチスイッチガスケット

•
•
•

---

概要

タッチスイッチガスケットは、静電容量方式のタッチ入力システムでパネルとPCB(タッチセンサー)を接続する導電性電極の役割を果たしています。家電製品、産業用制御機器、医療機器など様々な分野で正確で安定的なタッチ入力を実現するために使われております。

• SMT自動実装タイプと中央ホール加工タイプなど様々な形態で提供
• 高信頼性、高耐久性、高接触性の導電性ガスケット

---

主な特徴

• 優秀な電気的特性: 0.1Ω以下の低い接触抵抗で、優れる電気的な接続性を提供
• 自動実装可能(SMTタイプ): 生産性向上及び工程費用節減
• 費用の効率性: 高価のタッチグリッド方式に比べて経済的な代替ソリューション
• ソフトな接触力: 機器損傷防止及び腐食に強い耐久性
• LED連動可能: 中央ホール加工でタッチON/OFF点灯の視覚化可能

---

製品詳細

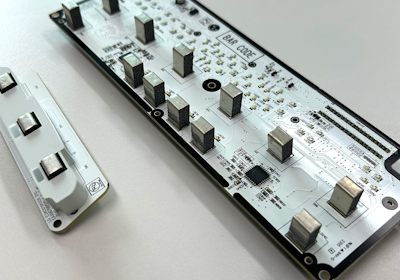

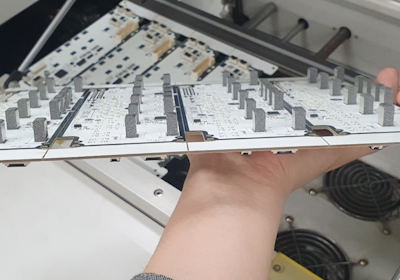

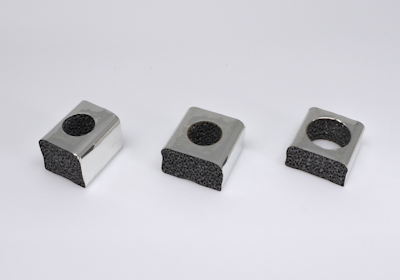

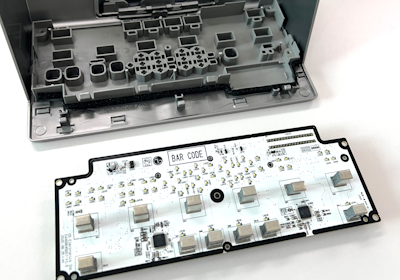

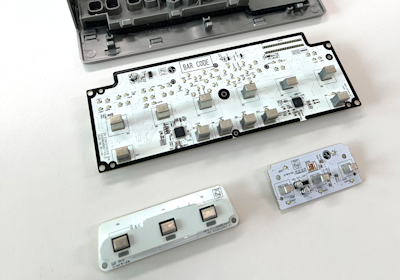

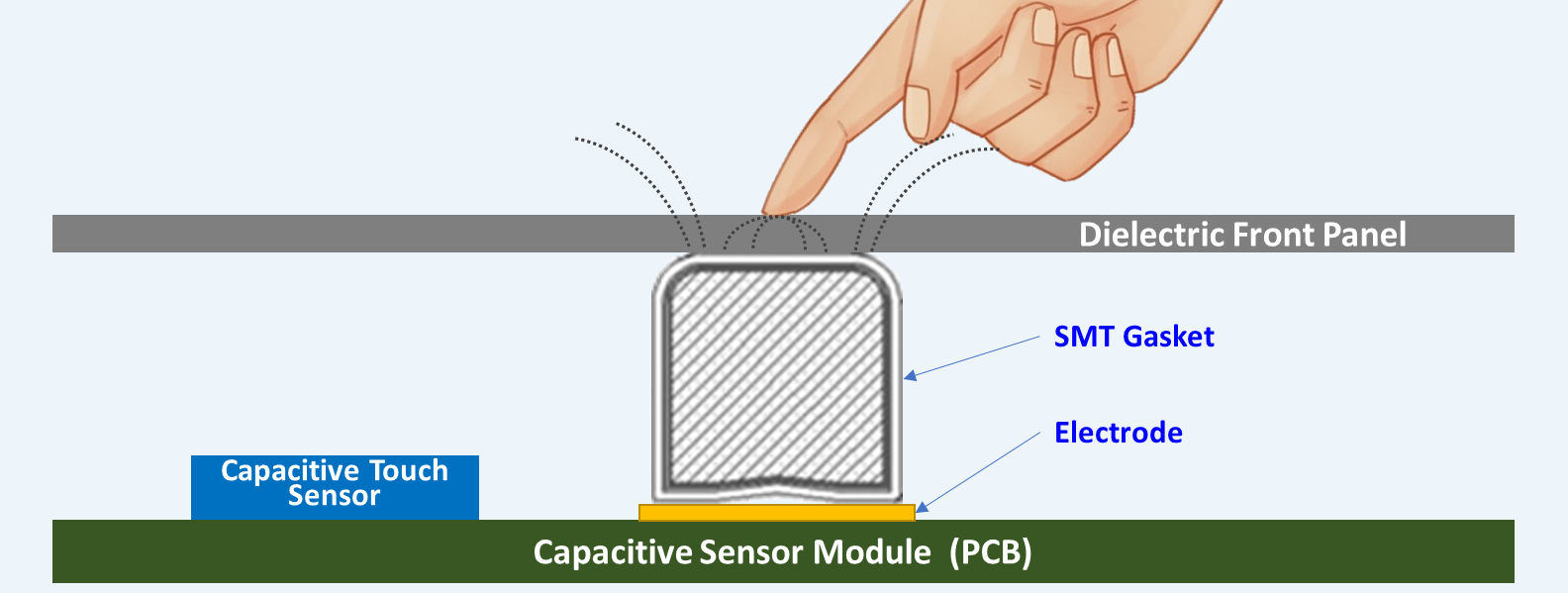

SMTガスケットタイプ

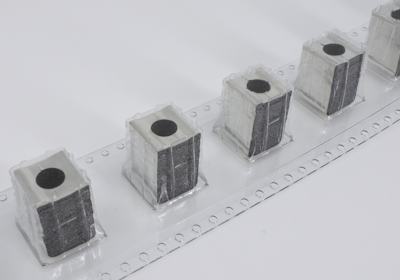

• 自動実装(SMT)が出来るので、多量生産に最適化
• 既存スプリング方式に比べてソフトな接触力でタッチ感度向上
• 中央ホール加工でLEDとの連動可能 → 直観的なタッチのフィードバック

•
•

• 製品特性

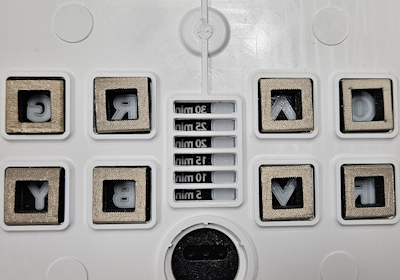

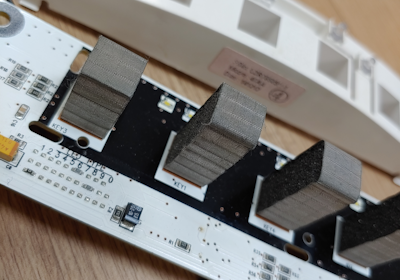

フォームガスケットタイプ

• ソフトなフォーム素材で機器保護及び耐久性向上
• 中央ホール加工可能 → LEDの視覚化に適合
• 自動実装が難しい手作業工程または少量生産及びカスタムに有利
• フォームガスケットの底面に導電両面テープがあり、PCBに簡単に附着することが出来る

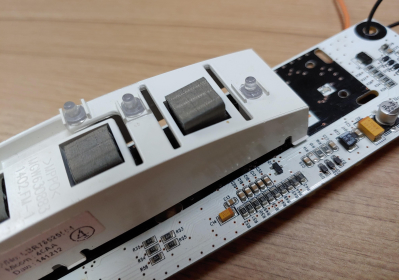

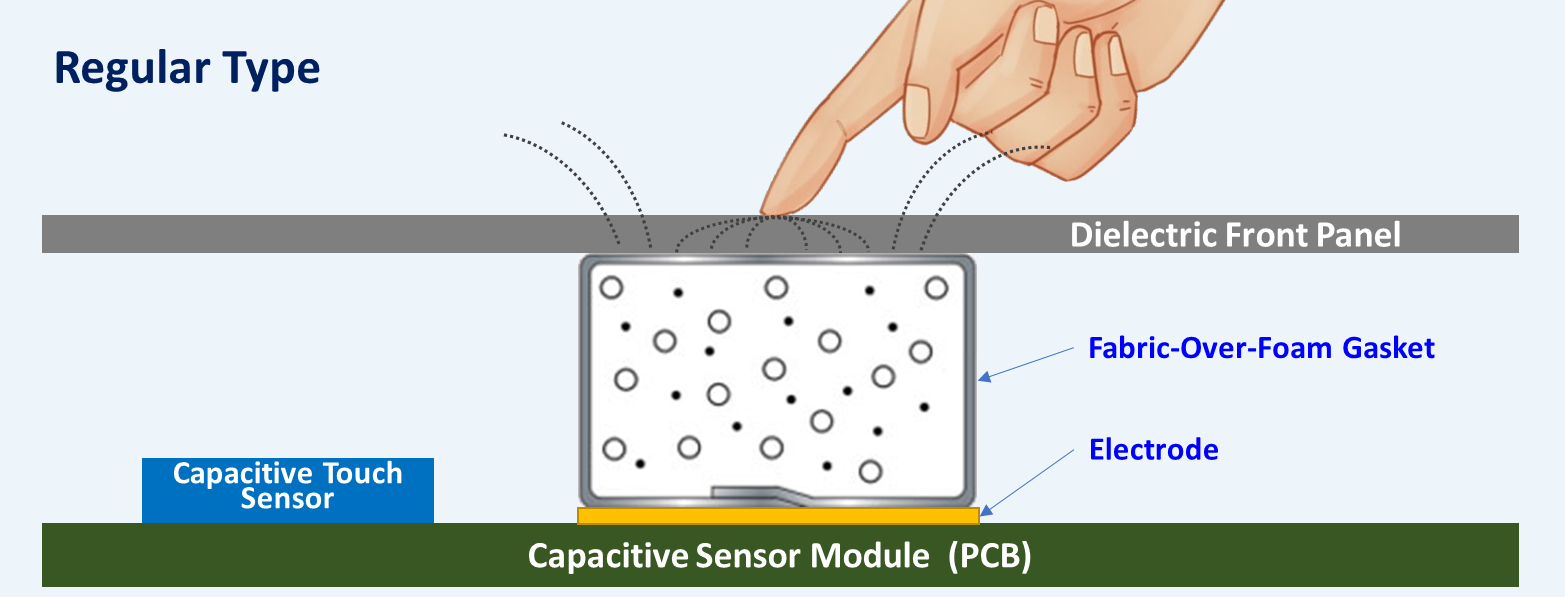

[一般タイプ]

•
•

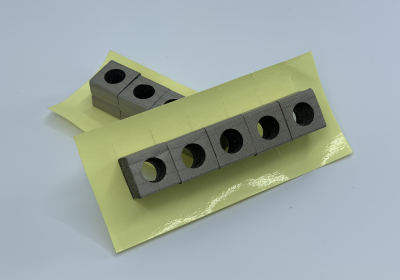

[中央ホールタイプ]

•
•

• 製品特性

---

適用事例

• 家電製品: 電子レンジ、洗濯機、冷蔵庫などタッチパネルが使われている製品
• 産業用機器: 制御盤、自動化設備のタッチインタフェース
• 医療機器: タッチ基板の診断装備及び制御装置
• 自動車電装: センターフェイシア、タッチボタンなど

•
•
•

•
•
