薄型放熱シリコーンシート

概要

薄型放熱シリコーンシートは耐熱性と電気絶縁性が優秀なシリコーン樹脂に熱伝導性パウダーを分散及び混合させて薄型の形態で製作された熱伝導部品である。
柔軟性と単性が優秀であり、熱源との密着性がよくて熱伝導効果が高い。

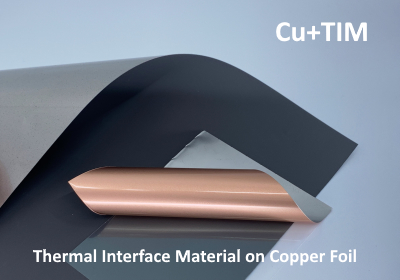

熱伝導率が高い銅箔(Cu Sheet)、金属製不織布など電気伝導性物質に附着する場合、熱分散効果と電磁波シールド効果を同時に確保できる。

主な特長

熱伝導性と難燃性が優秀である。
厚み0.1㎜までの薄型形態で製作出来て、スマートフォン、タブレットなど小型/軽量の電子機器に適当である熱伝導部品である。
銅箔(Cu Sheet)、金属製不織布の表面に加工されたサーマルシートは放熱及び電磁波シールドを同時にできる。
多様な分野に納品実績があり、厚み別及び特性別に最適な熱伝導部品製作技術保有。
RoHS/REACH対応品、Halogen Free

製品の詳細

	Unit	TH901S	TH830S	Test Method
色		Gray	Gray
厚さ	mm	0.1 ~ 0.5	0.1 ~ 0.5
熱伝導率	W/mK	> 1.0	> 2.5	ASTM D5470
硬度	Shore A	80 ±10	70 ±10	ASTM D2240
密度	g/cm³	2.3	2.6	ASTM D792
引張強度	kgf/㎠	40	20	ASTM D412
絶縁破壊強度	KV/mm	> 10	> 10	ASTM D149
体積抵抗	Ω•㎝	> 1*10¹²	> 1*10¹²	ASTM D257
表面粘つき		None	None
難燃性		V-0	V-0	UL94
使用温度	℃	-45 ~ 200	-45 ~ 150

適用事例

薄型サーマルシートは単性と柔軟性がよくて、表面粘着処理で他の物質(銅箔、不織布など)との附着作業が容易であり、スマートフォンなど製品の形状によって多様な加工ができます。それに、密着性が優秀なので熱伝導性能を極大化するのができる。

* Sources : https://gigglehd.com/gg/mobile/4483900 / https://gigglehd.com/gg/mobile/5503136

製品サポート

品番

薄型放熱シート製品コード

Number	Code	Example
(1)	Product Code	TH (Thermal Interface Material)
(2)	Serial Number	830
(3)	Material	S: Silicone
(4)	Hardness	70
(5)	Thermal Conductivity	10: 1.0W/mK, 25: 2.5W/mK
(6)	Base Material	GF: Glass Fiber PF: PET Film OO: None	PM: PET Mesh IF: Polyimid Film
(7)	Surface Viscosity	ST: Single-sided viscosity BT: Double-sided viscosity NT: No viscosity
