概要
- NFC/RFID磁性シートは、高透磁率磁性化合物で構成された電磁干渉(EMI)シールド材料であり、NFC対応デバイスが近接距離で動作する際に誘導結合効率を向上させ、信号減衰を緩和します。
- NFCアンテナに隣接する金属構造物に誘起される渦電流は、アンテナ性能を低下させる対抗磁界を生成し、有効読取距離を減少させ、通信障害を引き起こす可能性があります。高透磁率(μr)と高電気抵抗率を特徴とするフェライトシートは、導電性基板とアンテナコイルの間に配置されると、磁束集中器として機能しながら渦電流の発生を抑制し、通常動作特性を回復させます。
- NFC/RFIDアプリケーション用に設計された高透磁率フェライトシートは、近距離無線通信(NFC)システム、ワイヤレスパワーコンソーシアム(WPC)準拠誘導充電、および磁気セキュア伝送(MST)プロトコルに対して効果的な電磁シールドソリューションを提供します。
* 渦電流(Eddy Current): 近接する金属部品内で生成された渦電流は、NFCアンテナコイルの一次磁界に対抗する寄生磁界を生成し、有効インダクタンス(L)の減少、共振周波数のずれ、品質係数(Q)の劣化、およびそれに伴う通信リンク障害を引き起こします。
特長
- 近距離無線通信(NFC)、無線充電(WPC)、マグネティック保安伝送(MST)などに対応可能
- 超薄型電磁波吸収シート(厚み30㎛〜500㎛まで製作可能)
- 非電気伝導性
- 電磁波吸収シート表面にテープの付着が用意である
- ロールとシートタイプで製作ができ、用途によって様々な形態で形状加工ができる
- フレキシブルフェライトシート、アンチメタルフェライトシート、アンテナフェライトシートとも呼ばれます。
製品の詳細（STAシリーズ）
共通仕様
- 使用可能周波数帯域：10MHz〜6GHz
- 環境にやさしい製品（RoHS Compliant、Halogen-Free）
- シートタイプ厚さ：30～500 μm（ロールは別途相談）
- 最大サイズ：シートタイプ 350 x 640mm、ロールタイプ 幅 600mm
| 品番 | 透磁率 [@13.56㎒] | 使用温度 [℃] |
密度 [g/cm3] |
熱伝導率 [W/mK] |
硬度 [Shore A] |
引張強度 [kgf/mm2] |
伸率 [%] |
表面抵抗 [Ω/□] |
|
|---|---|---|---|---|---|---|---|---|---|
| μ' | μ" | ||||||||
| STA10 | 55 | <2 | -30~85 | 3.9 | 0.5 | 90 | 4 | 5 | >106 |
| STA09 | 65 | <2 | -30~85 | 3.9 | 0.5 | 90 | 4 | 5 | >106 |
| STA08 | 75 | <2 | -30~85 | 3.9 | 0.5 | 90 | 4 | 5 | >105 |
| STA81R* | 40 | <2 | -30~85 | 2.8 | 0.1 | 80 | 2 | 8 | >105 |
* STA81R: Roll Type

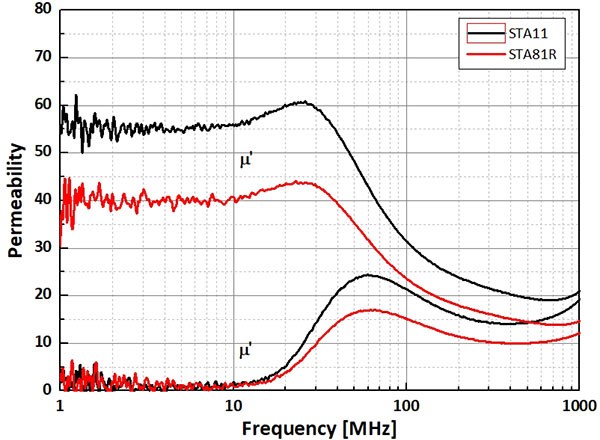

透磁率グラフ
-
アプリケーション
- 携帯電話、タブレット
- デジタイザ
- RFIDタグとリーダー
- ESL（電子格子表示）
- 道路通行料徴収システム
- スマートキー、スマートタグ
- MST（磁気セキュリティ転送）
- ワイヤレス充電器など
適用事例
- 近距離無線通信(NFC)、無線充電(WPC)、マグネティック保安伝送(MST)などに活用可能
製品サポート
品番

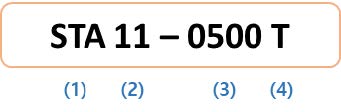

| Number | Code | Example |
|---|---|---|
| (1) | Product Code | STA (For NFC/RFID) |
| (2) | Serial Number | 10, R: Roll type |
| (3) | Thickness (T) | 0015: 0.15mm, 0010: 0.10mm |
| (4) | Adhesive Tape | T: Single-sided tape N: No tape |
