概要
- 放熱シリコーンパッドは電子機器、自動車など各種機器の内部の発熱源から発生する熱を効果的に熱を伝達する熱伝導部品である。
- 耐熱性と電気絶縁性が優秀なシリコーン樹脂に熱伝導性パウダーを分散及び混合させて製作する。
- 柔軟性と単性が優秀し、熱源との密着性がよくて熱伝導効果が高い。
特長
- 熱伝導性と難燃性が優秀である。
- 熱伝導パッドの熱伝導率及び硬度の選択ができる。
- 用途によって片面/両面粘着処理、PET剥離シート附着、打ち抜き加工ができる。
- 薄型シリコンサーマルシートは厚さ0.1mmまで製作可能。
- RoHS/REACH対応品、Halogen Free
製品の詳細
放熱シリコーンパッド
Unit | TH814S* | TH820S | TH824S | TH825S | TH792S | Test Method | |
---|---|---|---|---|---|---|---|
熱伝導率 | W/mK | 1.5 | 1.5 | 3.0 | 5.0 | 7.0 | ASTM D5470 & HOT DISK |
色 | Gray | Gray | Gray | Gray | Gray | ||
厚さ | mm | 0.5 ~ 5.0 | 0.5 ~ 5.0 | 0.5 ~ 5.0 | 0.5 ~ 5.0 | 0.5 ~ 5.0 | |
硬度 | Shore 00 | 40 ±10 | 55 ±10 | 65 ±10 | 65 ±10 | 65 ±10 | ASTM D2240 |
密度 | g/cm3 | 2.5 | 2.5 | 2.9 | 3.0 | 3.2 | ASTM D792 |
絶縁破壊強度 | KV/mm | 10 | 10 | 6 | 6 | 6 | ASTM D149 |
体積抵抗 | Ω•㎝ | 1*1013 | 1*1013 | 1*1012 | 1*1012 | 1*1012 | ASTM D257 |
表面粘つき | 両面 | 両面 | 両面 | 両面 | 両面 | ||
難燃性 | V-0 | V-0 | V-0 | V-0 | V-0 | UL94 | |
使用温度 | ℃ | -40~200 | -40~200 | -40~200 | -40~200 | -40~200 |
* TH814S: グラスファイバー強化キャリア用のオプションが利用可能
* 上記の製品仕様以外の事については、当社の営業チームまでお問い合わせ下さい。
(熱伝導率、硬度、支持層有無、支持層の位置、粘性有無、色相など要求条件が異なる場合)
薄型 放熱シリコーンシート
Unit | TH901S | TH830S | Test Method | |
---|---|---|---|---|
色 | Gray | Gray | ||
厚さ | mm | 0.1 ~ 0.5 | 0.1 ~ 0.5 | |
熱伝導率 | W/mK | > 1.0 | > 2.5 | ASTM D5470 |
硬度 | Shore A | 80 ±10 | 70 ±10 | ASTM D2240 |
密度 | g/cm3 | 2.3 | 2.6 | ASTM D792 |
引張強度 | kgf/㎠ | 40 | 20 | ASTM D412 |
絶縁破壊強度 | KV/mm | > 10 | > 10 | ASTM D149 |
体積抵抗 | Ω•㎝ | > 1*1012 | > 1*1012 | ASTM D257 |
表面粘つき | None | None | ||
難燃性 | V-0 | V-0 | UL94 | |
使用温度 | ℃ | -45 ~ 200 | -45 ~ 150 |
適用事例
- 柔らかくて粘着性がいいので、着脱及び取り外しができて作業に容易であり、主にPCB基板、発熱源(演算装置)の上に附着して、熱伝導効果を見ることができる。
- 電気自動車用パッテリモジュールに適用され、BMS回路絶縁及び放熱機能ができるし、振動を緩衝させ、付属品が固定できる効果もある。
- 太陽光発電など新エネルギー分野のパワーコントローラー及び駆動モーター制御部品にも使える熱伝導部品である。
薄型サーマルシートは単性と柔軟性がよくて、表面粘着処理で他の物質(銅箔、不織布など)との附着作業が容易であり、スマートフォンなど製品の形状によって多様な加工ができます。それに、密着性が優秀なので熱伝導性能を極大化するのができる。
* Sources : https://gigglehd.com/gg/mobile/4483900 / https://gigglehd.com/gg/mobile/5503136
製品サポート

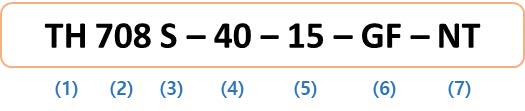

品番

Number | Code | Example | |
---|---|---|---|
(1) | Product Code | TH (Thermal Interface Material) | |
(2) | Serial Number | 708 | |
(3) | Material | S: Silicone | |
(4) | Hardness | 40 | |
(5) | Thermal Conductivity | 15: 1.5W/mK, 70: 7.0W/mK | |
(6) | Base Material | GF: Glass Fiber PF: PET Film OO: None |
PM: PET Mesh IF: Polyimid Film |
(7) | Surface Viscosity | ST: Single-sided viscosity BT: Double-sided viscosity NT: No viscosity |
