導電性シリコーンエラストマー

導電性シリコーンエラストマー

  • 電磁波シールド 導電性エラストマー
  • 電磁波シールド 導電性エラストマー
  • 電磁波シールド 導電性エラストマー

概要

  • 導電性エラストマーは、シリコーンゴムに金属粉を混合して作られた製品であり、導電性が優れている導電性ガスケットである。
  • シリコーンゴムの固有特性により被着物との密着性が良くて、耐熱性が優れている。
  • 防衛機器、船舶、通信中継器、防衛産業用コネクタ(O-Ring)などで使われている。

特長

  • RoHS対応品
  • 密閉性、導電性、耐熱性が優れている

製品の詳細

材料の仕様

区分 SSC タイプ SC タイプ 試験方法
導電性フィラー Ag/Cu Carbon
バインダー Silicone
電気特性 体積抵抗 (Ω·cm) 0.02 7.0 ASTM D 257
シールド効果 (dB) >80 >20 ASTM D 4935
物性 比重 (g/cm³) 3.8±0.2 1.3±0.2 ASTM D 792
硬度 (Shore A) 50~80(±5) 60~70(±5) ASTM D 2240
引張強度 (kgf/cm²) 30 (430psi) >60 (850psi) ASTM D 412
引裂強度 (kgf/cm) 7 17 ASTM D 6248
伸率 (%) >200 >330 ASTM D 412
使用温度 (°C) -50~+125 -50~+170


金属粉末粒子

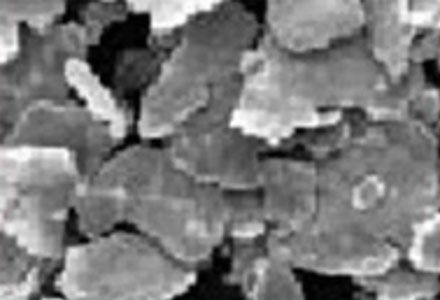

SSC(Flake) Type Silver Coated Copper

SSC(Flake) Type Silver Coated Copper

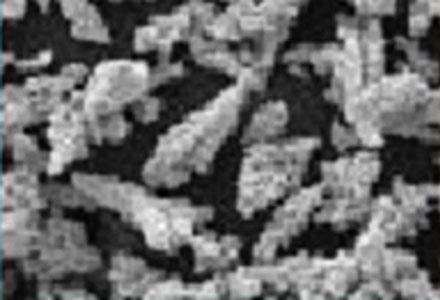

SSC(Dendrite) Type Silver Coated Copper

SSC(Dendrite) Type Silver Coated Copper



製品の形状

  • e01.jpg

    O-T Type

  • e02.jpg

    O-A Type

  • e03.jpg

    D-A Type

  • e04.jpg

    F-S Type

  • e05.jpg

    D-T Type

  • e06.jpg

    G-A Type


適用事例

シールドボックス、電子機器など、主に外装ケースの溝に装着し、ノイズシールドとグランドの機能を遂行する


  • Conductive-Silicone-Elastomer-Sealing

製品サポート

品番

Conductive_Silicone_Elastomer

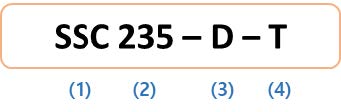

Number Code Example
(1) Material SSC: Silicone + Ag/Cu
SSG: Silicone + Ag/Glass
SSA: Silicone + Ag/Aluminium
SNG: Silicone + Ni/Graphite
SNC: Silicone + Ni + Carbon
SC: Silicone + Carbon
(2) Serial Number 235
(3) Outer Shape O: O Shape
D: D Shape
P: P Shape
F: Flat Shape
(4) Inner Shape T: Tube Shape
S: Sheet Shape
A: All Silicone Shape
