フィンガーストリップガスケット

EMI シールド フィンガーストリップガスケット

  • 電磁波シールド フィンガーストリップガスケット
  • EMIシールドフィンガーストリップガスケット
  • EMIシールドフィンガーガスケット

概要

  • フィンガーガスケットは、ベリリウム銅(BeCu)を主材料と使い、金属疲労に強く弾性に優れ、グラウンド(接地)と電磁波遮蔽用に使用される。
  • 接触抵抗が低くて遮蔽効果が優れており、表面に錫・金などをメッキしているので腐食に強い。
  • 自動実装(SMT)タイプは自動実装ができるように専用のリール包装で提供できる。

特長

  • RoHS適合品
  • ベリリウム銅を主材料として使用
  • 接触抵抗が低く、耐食性が優れている
  • 自動実装(SMT)タイプは専用リール包装で提供

製品の詳細

Beryllium Copper Stainless Steel 鋼種 表面メッキタイプ

UNS# C17200

Be: 1.8~2%, Co+Ni: ≥0.2%

Co+N+Fe: ≤0.6%, Pb: ≤0.02%

Cu: Balance

#301 Au, Ni, Sn

製品の種類

クリップオンタイプ

電磁波シールド フィンガーストリップガスケット

取付板にクリップ方式で差し込むことだけで装着済みになり、タイプによってはネジで止めることもできる

板野厚みによって様々な種類が揃っている

電磁波シールド フィンガーストリップガスケット
Material

Phosphor bronze

Plating

Au/Ni

Supplying unit

Max. 600mm/80pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Sn

Supplying unit

394mm/31pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Sn

Supplying unit

400mm/42pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Sn

Supplying unit

370mm/20pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Sn

Supplying unit

408mm/12pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

Phosphor bronze

Plating

Au or Ni

Supplying unit

27pin, 28pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

Phosphor bronze

Plating

Ni

Supplying unit

Roll type

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

SUS

Plating

None

Supplying unit

450mm/30pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

SUS

Plating

None

Supplying unit

450mm/30pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

None

Supplying unit

409.4mm/43pin

3mm thick plate

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

None

Supplying unit

409.4mm/43pin

2mm thick plate

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

None

Supplying unit

409.4mm/43pin

2mm thick plate

電磁波シールド フィンガーストリップガスケット


スロットマウントタイプ

電磁波シールド フィンガーストリップガスケット

一定幅の取付板に差し込み、鋭利な刃先をスムーズに防ぎます。

電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Ni

Supplying unit

213.7mm/45pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Ni

Supplying unit

220.8mm/48pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Ni

Supplying unit

Max, 551mm

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

SUS

Plating

None

Supplying unit

203mm

電磁波シールド フィンガーストリップガスケット


はんだ&溶接タイプ

電磁波シールド フィンガーストリップガスケット

取付板に半田付けまたは溶接で固定する方式

実装面積が広い場合は、導電性の両面テープで貼り付けることもできる

電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Au

Supplying unit

405mm/162pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

SUS

Plating

None

Supplying unit

1536mm/128pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Sn

Supplying unit

406mm/85pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Sn

Supplying unit

406mm/64pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Sn

Supplying unit

400mm/42pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Sn

Supplying unit

382mm/41pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Au

Supplying unit

1pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Au

Supplying unit

1pin

電磁波シールド フィンガーストリップガスケット


スクリュー&リベットタイプ

電磁波シールド フィンガーストリップガスケット

最初にトラックを固定し、次にフィンガーストリップを挿入するか、フィンガーストリップを直接取付板に固定する

電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Ni

Supplying unit

1pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

None

Supplying unit

1pin

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

None

Supplying unit

1pin

電磁波シールド フィンガーストリップガスケット


SMDタイプ

電磁波シールド フィンガーストリップガスケット

自動実装機で高速実装が可能である

パターンのサイズに合わせての製作もできる

電磁波シールド フィンガーストリップガスケット
Material

BeCu/SUS

Plating

Au

Supplying unit

2,750Pin/Reel

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu/SUS

Plating

Au

Supplying unit

2,250Pin/Reel

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

SUS

Plating

Au

Supplying unit

1,500Pin/Reel

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Au

Supplying unit

1,500Pin/Reel

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Au

Supplying unit

2,000Pin/Reel

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Au

Supplying unit

2,000Pin/Reel

電磁波シールド フィンガーストリップガスケット
電磁波シールド フィンガーストリップガスケット
Material

BeCu

Plating

Au

Supplying unit

1,500Pin/Reel

電磁波シールド フィンガーストリップガスケット


抵抗圧縮テスト

試験方法:ESQ-517-27

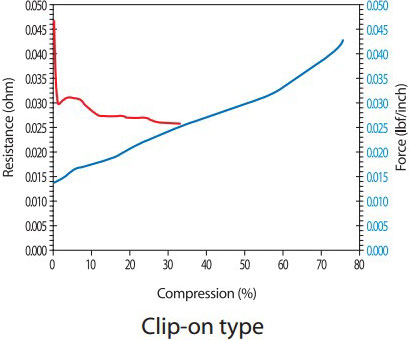

フィンガーストリップガスケットの圧縮抵抗試験 - クリップオンタイプ

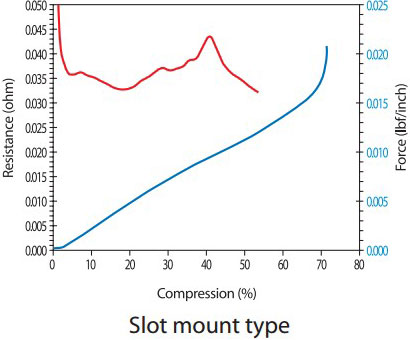

フィンガーストリップガスケットの圧縮抵抗試験 - スルラトマウントタイプ

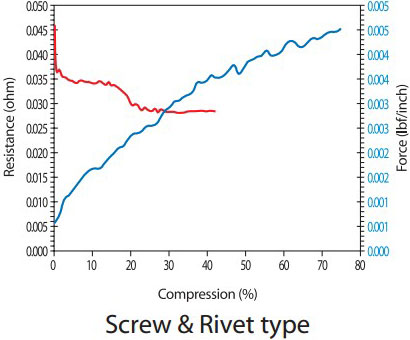

フィンガーストリップガスケットの圧縮抵抗試験 - スクリュー&リベットタイプ

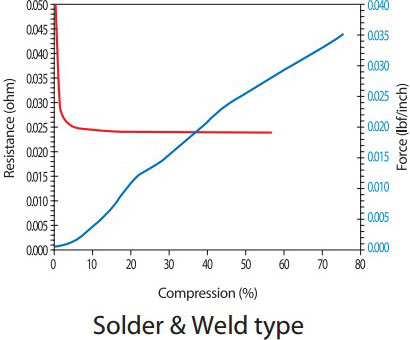

フィンガーストリップガスケットの圧縮抵抗試験 - ソールド・ウェルドタイプ

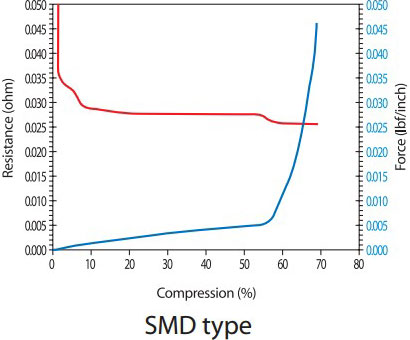

フィンガーストリップガスケットの圧縮抵抗試験-SMDタイプ

適用事例

PCBや外装メタルケースに装着して、ノイズシールドとグランドの機能をする


  • PCBに装着されたフィンガーストリップガスケット
  • メタルフレームに装着されたフィンガーストリップガスケット、電磁波シールドとアースの機能が可能
  • PCBに装着されたフィンガーストリップガスケットに電磁波シールドと接地の機能を実行

  • メタルカバーに付着して電磁波シールドとアースの機能を実行
  • メタルカバーに付着して電磁波シールドと接地の機能を実行するフィンガーストックガスケット
  • メタルフレームを取り囲んでいる金属素材フィンガーガスケット

製品サポート

品番

フィンガーストックガスケット製品コード
Number Code Example
(1) Product Code F (Finger Strip Gasket)
(2) Serial Number 634
