ノイズ抑制磁性シート

  1. Home
  2. 製品案内
  3. 電磁波ノイズ対策
  4. ノイズ抑制磁性シート

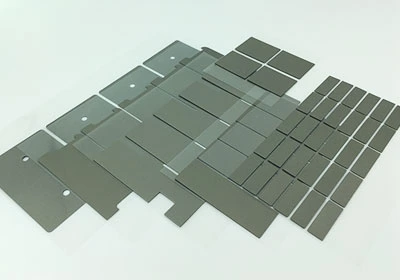

  • 電波吸収シートの形状加工（打ち抜き、ダイカット）
  • 電波吸収シートによるフェライトコアの代替可能

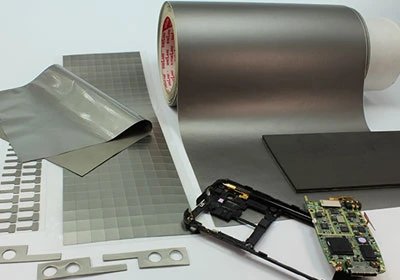

  • 多様な形状の電波吸収体（シート、ロールタイプ）

概要

  • ノイズ抑制シート(SRAシリーズ)は、軟磁性金属粉末(Soft Magnetic Metal Powder)を樹脂に分散させシート状に成形した電磁波吸収体(EMI Absorber)で、隣接する回路・部品間の電磁結合(Electromagnetic Coupling)によるノイズを抑制します。
  • 反射(Reflection)方式のシールド材とは異なり、複素透磁率(Complex Permeability, μ′・μ″)の損失成分(μ″)を利用して近傍界(Near-field)ノイズを低減するため、反射による二次干渉なくEMI問題を解決します。
  • 10MHz~6GHzの広帯域でノイズ抑制が可能で、最大300μ'(@3MHz)の高透磁率ラインナップ、30~500㎛までの幅広い厚み対応、非導電性によりPCBやICチップ表面に直接貼付してもショートのリスクなく使用できます。

主な特徴

  • 高透磁率（300 μ'）製品の対応可能
  • 非導電性（電気絶縁性）
  • 厚さ 30㎛〜500㎛まで対応可能
  • 電波吸収シート表面へのテープ貼付が容易
  • ロール/シートタイプでの製造が可能、用途に合わせて多様な形状への打ち抜き加工が可能

吸収体の表面および断面拡大
  • 電波吸収体 表面写真

    表面 300倍拡大

  • 電波吸収体 断面写真

    断面 1,000倍拡大

製品詳細 (SRAシリーズ)


共通仕様

  • 対応周波数帯域: 10MHz 〜 6GHz
  • 環境対応製品（RoHS指令適合、ハロゲンフリー）
  • シートタイプ厚さ: 30 〜 500㎛ （ロールタイプは別途お問い合わせください）
  • 最大サイズ: シートタイプ 350 x 640mm、ロールタイプ 幅 600㎜

一般EMI対策用

品番 透磁率
[μ'@3㎒]		 使用温度
[℃]		 密度
[g/cm3]		 熱伝導率
[W/mK]		 硬度
[Shore A]		 引張強度
[kgf/mm2]		 伸び率
[%]		 表面抵抗
[Ω/□]
SRA461 50 -30~85 3.6 0.5 90 4 5 >106
SRA47 80 -30~85 3.7 0.5 90 4 5 >106
SRA48 100 -30~85 3.7 0.5 90 4 5 >106
SRA31 130 -30~85 3.7 0.5 90 4 5 >106
SRA35 160 -30~85 3.8 0.5 90 4 5 >106
SRA34 190 -30~85 3.8 0.5 90 4 5 >106
SRA331 210 -30~85 3.8 0.5 90 4 5 >106
SRA36 250 -30~85 4.0 0.5 90 8 6 >106
SRA37 300 -30~85 4.1 0.5 90 3 2 >104


  • 透磁率

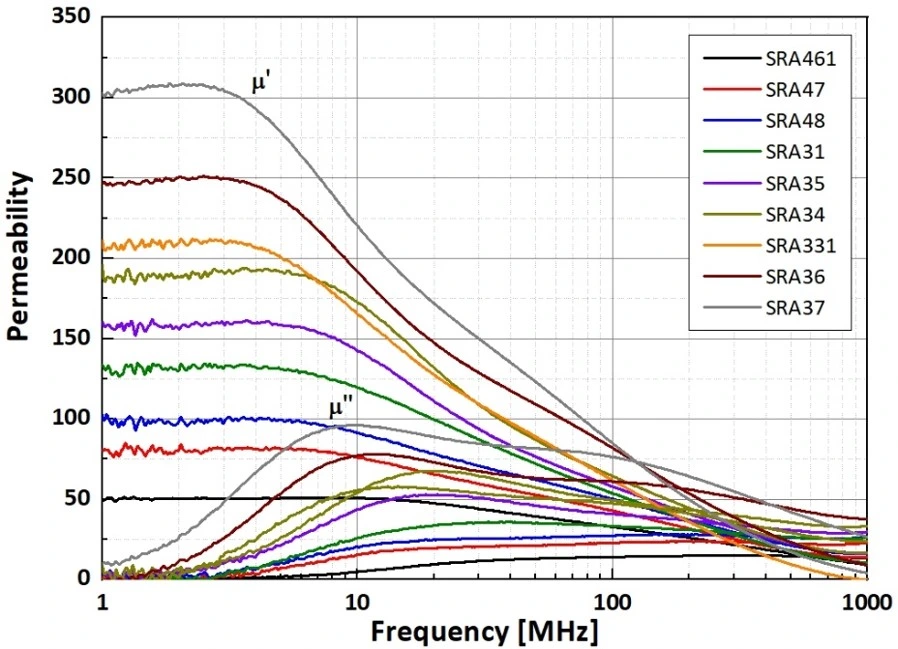

    電波吸収体 透磁率 - 一般EMI対策用
  • 反射損失

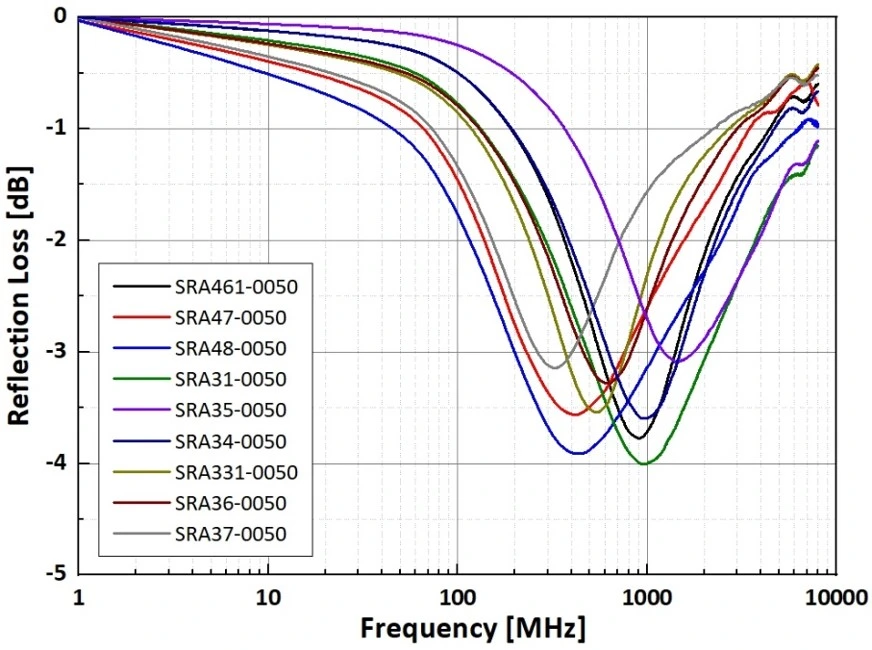

    電波吸収体 反射損失 - 一般EMI対策用

難燃性タイプ (難燃グレード UL94 V-0)

品番 透磁率
[μ'@3㎒]		 使用温度
[℃]		 密度
[g/cm3]		 熱伝導率
[W/mK]		 硬度
[Shore A]		 引張強度
[kgf/mm2]		 伸び率
[%]		 表面抵抗
[Ω/□]
SRA61 100 -30~100 3.1 0.5 95 3 2 >106
SRA62 130 -30~100 3.4 0.5 95 3 2 >106
SRA63 150 -30~100 3.6 0.5 95 3 2 >106


  • 透磁率

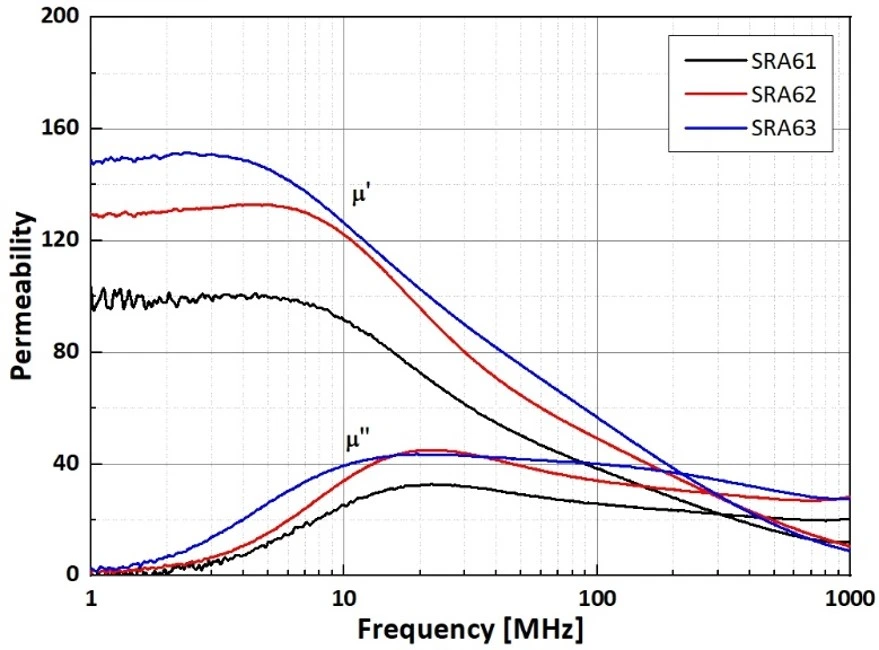

    電波吸収体 透磁率 - 難燃性タイプ
  • 反射損失

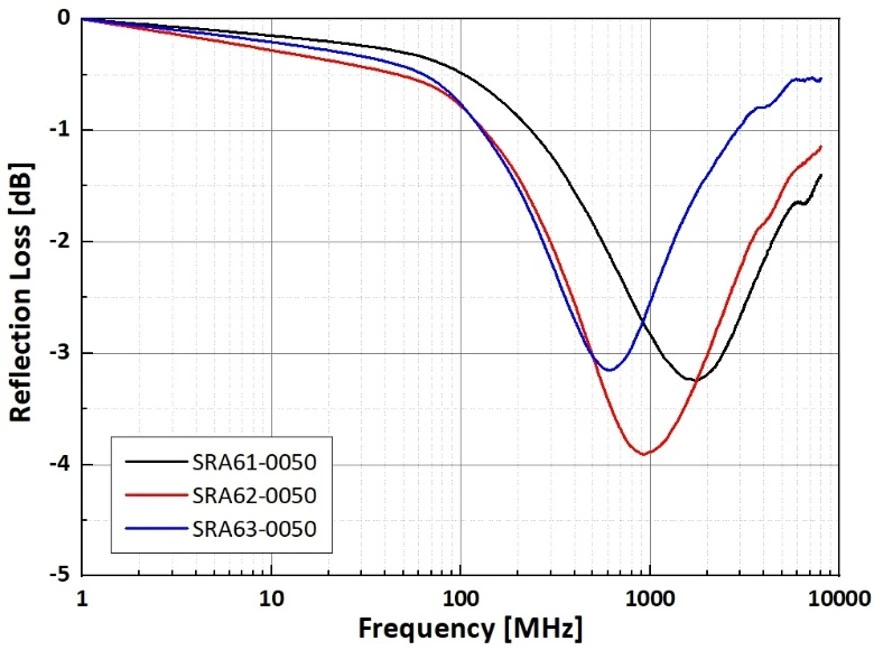

    電波吸収体 反射損失 - 難燃性タイプ

耐熱性タイプ

品番 透磁率
[μ'@3㎒]		 使用温度
[℃]		 密度
[g/cm3]		 熱伝導率
[W/mK]		 硬度
[Shore A]		 引張強度
[kgf/mm2]		 伸び率
[%]		 表面抵抗
[Ω/□]
SRA10H 100 -30~125 3.8 0.5 90 7 5 >106
SRA15H 150 -30~125 3.8 0.5 90 8 5 >106
SRA20H 200 -30~125 4.0 0.5 90 9 5 >105
SRA25H 250 -30~125 4.0 0.5 90 10 5 >105


  • 透磁率

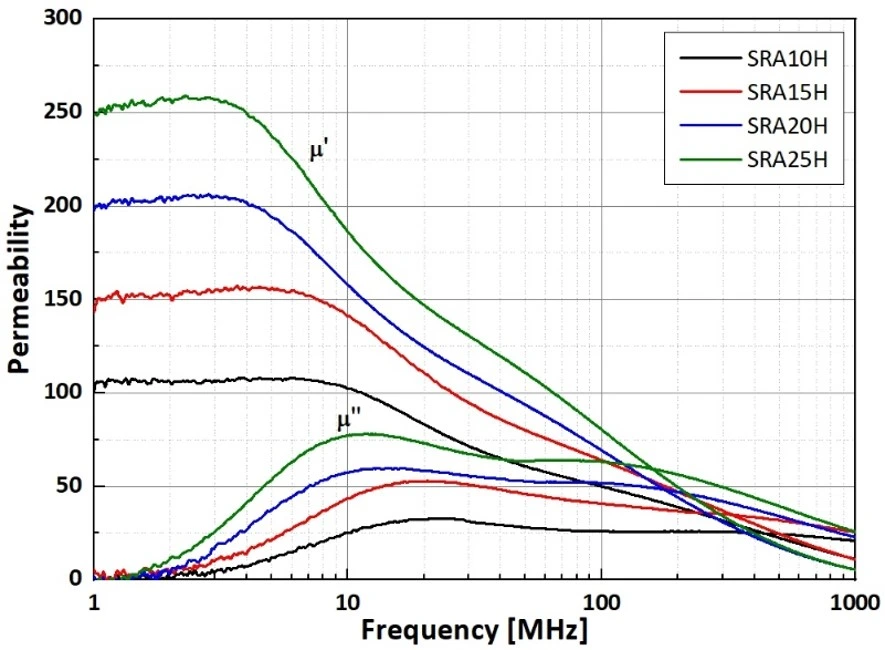

    電波吸収体 透磁率 - 耐熱性タイプ
  • 反射損失

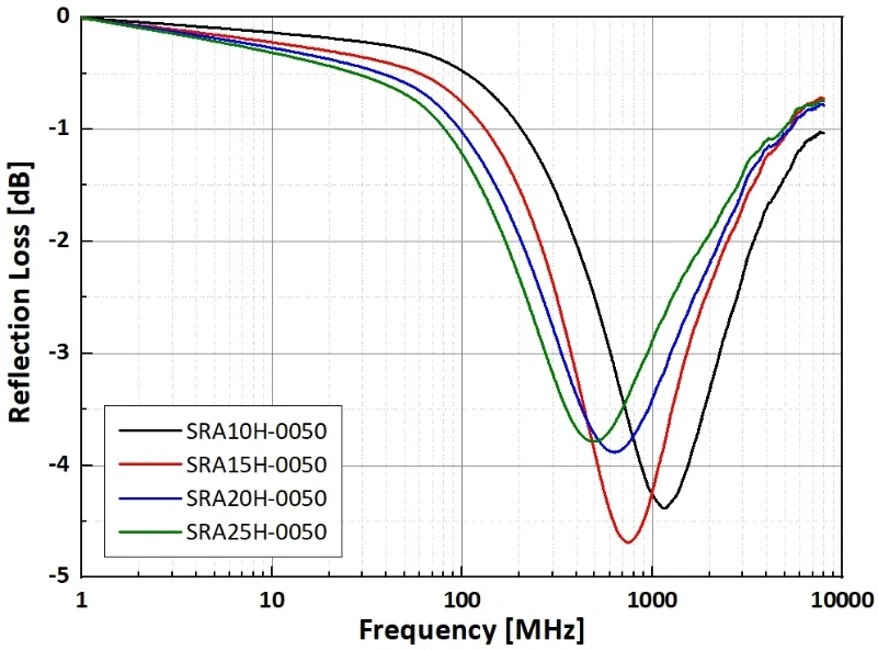

    電波吸収体 反射損失 - 耐熱性タイプ

ロール(Roll)タイプ

品番 透磁率
[μ'@3㎒]		 使用温度
[℃]		 密度
[g/cm3]		 熱伝導率
[W/mK]		 硬度
[Shore A]		 引張強度
[kgf/mm2]		 伸び率
[%]		 表面抵抗
[Ω/□]
SRA71R 100 -30~85 2.5 0.1 80 5 2 >106
SRA70R 120 -30~85 2.5 0.1 80 5 2 >106
SRA15R 150 -30~85 2.8 0.1 80 12 2 >105


  • 透磁率

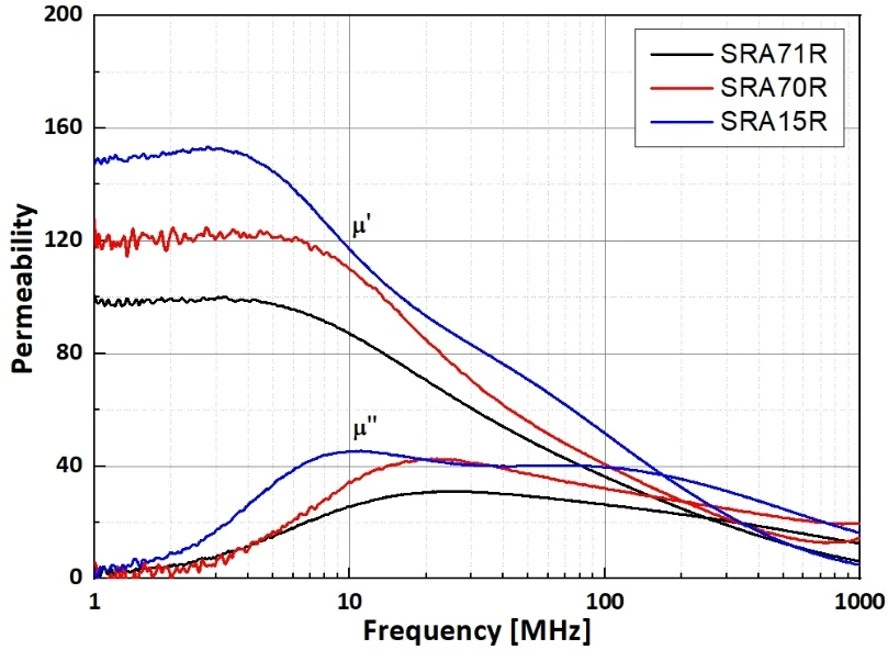

    電波吸収体 透磁率 - ロールタイプ
  • 反射損失

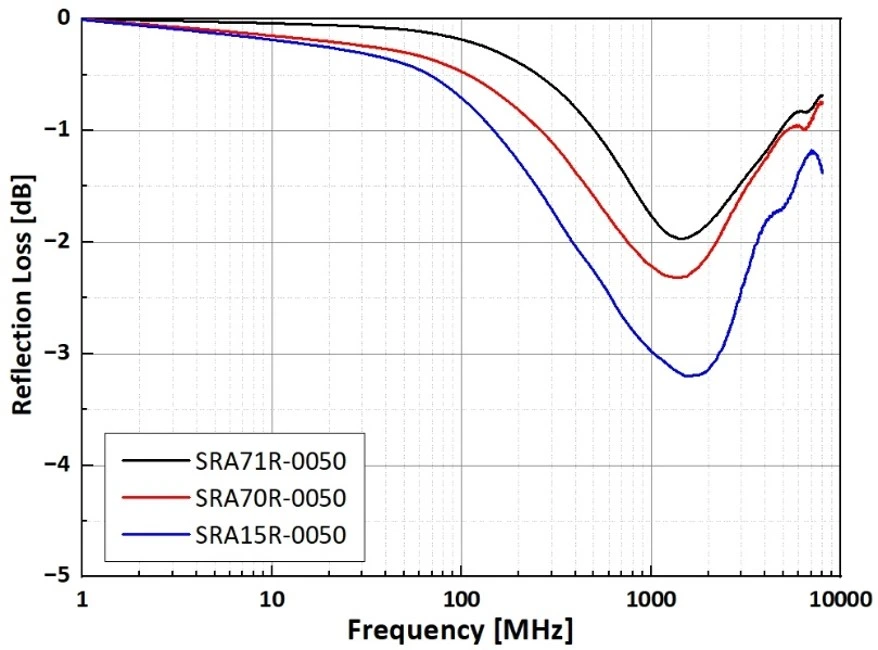

    電波吸収体 反射損失 - ロールタイプ


適用事例

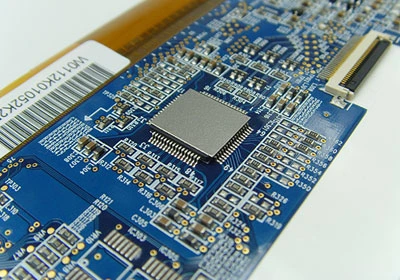

  • ノイズ発生源（ソース）への吸収体直接貼り付け事例

    ノイズ発生源への直接貼り付け事例

  • 通信線被覆内への吸収体コーティング事例

    通信線被覆内へのコーティング事例

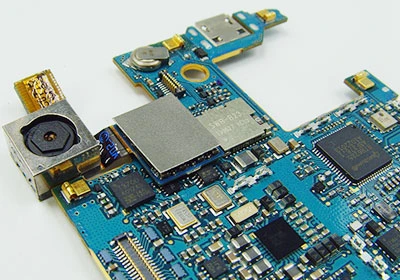

  • PCB基板表面の一部領域への吸収体貼り付け事例

    PCB表面の一部領域への貼り付け事例

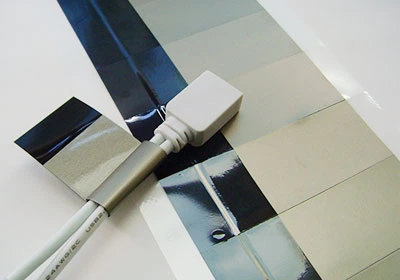

  • 吸収体シートを電線に巻き付け、フェライトコアを代替

    ノイズフィルターコア代替事例

  • EMI吸収体シートをFFC外部に取り付けたケース

    FFC外部装着バンド型吸収体

製品サポート


製品分類コード

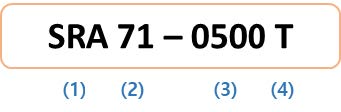

EMI吸収体 製品分類コード

番号 内容 例
(1) 製品コード SRA (For EMI)
(2) シリアル番号 71, R: Roll type
(3) 厚さ (T) 0020: 0.20mm, 0010: 0.10mm
(4) 粘着テープの有無 T: 片面テープ付き
N: テープなし

よくあるご質問 (FAQ)

Q1. 一般的な金属シールドシート（Shielding）とノイズ抑制シート（Absorber）の技術的な違いと選定基準は何ですか？ ▶

A.

  • 金属シールドシートは、入射する電磁波を「反射」させて遮断するのに対し、弊社のノイズ抑制シート（SRAシリーズ）は、入射する電磁波を「熱エネルギー」に変換して低減させます。
  • メタルケースやシールド缶のみを使用する場合、内部で発生した電磁波が減衰せずに反射・屈折を繰り返し、隣接する他の素子に干渉（二次障害）を引き起こすリスクがあります。
  • 一方、ノイズ抑制シートは、回路間の相互干渉や内部のマルチリフレクション（多重反射）による電磁波エネルギーを効果的に吸収・減衰させるため、密閉型の小型電子機器のEMIデバッグにおいて非常に高い効果を発揮します。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q2. 対策したいノイズの周波数帯域（MHz 〜 GHz）に応じて、透磁率（μ′）のスペックをどのようにマッチングすべきですか？ ▶

A.

  • ノイズ抑制シートは、透磁率や厚さなどの仕様によって、ノイズ低減効果の高い周波数帯域が異なります。
  • 一般的に、同じ厚さであれば透磁率が高いほど1GHz以下の周波数帯域で優れたノイズ低減効果を発揮し、同じ透磁率であれば厚みが増すほど1GHz以下の周波数帯域での減衰効果が大きくなります。
  • ただし、実際の回路設計や周囲の実装環境によってノイズの原因は多岐にわたるため、様々な仕様のサンプルを用いて実機評価を行い、最適な条件を選定することをおすすめします。

■ SRAシリーズ 周波数帯域別の透磁率および磁性損失仕様

製品コード
(Model)		 初期透磁率
(μ′ @ 3MHz)		 主な損失周波数帯
(Target Frequency Range)		 主な抑制ノイズの種類およびターゲットアプリケーション 備考
SRA37 300 ±20% 10 MHz ~ 500 MHz • デジタル回路の基本クロック（Clock）ノイズ
• 低周波帯域の高調波（Harmonics）抑制
• スイッチング電源（SMPS）の伝導ノイズ 		低周波帯域向け最高透磁率を目指す
SRA331 200 ±20% 100 MHz ~ 1 GHz • 高速データライン（DDRメモリバス等）のノイズ
• ディスプレイインターフェース（LVDS、MIPI）の干渉遮断 		汎用EMIデバッグ用
SRA35 150 ±20% 500 MHz ~ 3 GHz • Wi-Fi（2.4GHz帯）およびLTE通信帯域の受信感度改善
• モバイル機器内部のアンテナ結合ノイズの抑制 		高周波通信対策におすすめ
SRA48 100 ±20% 1 GHz ~ 6 GHz • 5G Sub-6 GHz通信アンテナのディスプレッド（放射拡散）防止
• 自動車ADASレーダー/カメラモジュールなどの高周波ノイズ対策
• クロストーク（Crosstalk）結合エネルギーの熱変換 		超高周波および車載電装向け特化

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q3. PCB基板やICチップセットの表面にシートを直接貼り付けても、ショートなどの電気的問題は発生しませんか？ ▶

A.

  • はい、安心してお使いいただけます。SRAシリーズは、ポリマー樹脂中に磁性金属粉末を均一に分散させて製造されており、高い表面抵抗（非導電性・絶縁性）を特徴としています。
  • それで、導電性がないため、高密度パターンが配置されたPCB表面、ICチップセットの上面、あるいはFPCB（フレキシブルプリント基板）の高密度配線の上にも、特別な絶縁処理なしで直接マスキングテープのように貼り付けてノイズを低減させることが可能です。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q4. FFC/FPCケーブルやアンテナ周辺に貼り付ける際、透過損失（Transmission Loss）と減衰特性はどの程度ですか？ ▶

A.

  • SRAシリーズは、マイクロストリップライン（Microstrip Line）やFFC（フラットケーブル）などの伝送線路から放射される高周波ノイズの近傍界（Near-field）減衰性能に優れています。
  • 薄型かつ柔軟（Flexible）なシート形状であるため、狭いリボンケーブルを包み込むバンド形状での適用も可能です。信号本来の品質（SI：シグナルインテグリティ）への影響を最小限に抑えつつ、回路結合（Dielectric Coupling）に起因するクロストークノイズのみを選択的に抑制します。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420

Q5. 量産工程におけるロール（Roll）単位での供給や、高精度な打ち抜き（Die-cutting）加工性は良好ですか？ ▶

A.

  • はい、弊社のノイズ抑制シートは加工性に極めて優れた高分子フィルムタイプです。
  • 標準のシート規格（210x300mm）だけでなく、最大幅600mmの長尺ロール（Roll）形態での安定供給が可能なため、お客様の自動ダイカット（Die-Cutting）加工ラインにそのまま投入いただけます。
  • 30㎛から500㎛までの超薄型ラインナップのすべてにおいて、背面への導電性/非導電性粘着テープ（PSA）のラミネート処理の品質が安定しており、スマートフォン内部の複雑な機構や段差部位に対しても、「浮き」や剥がれを起こすことなく安全に密着できます。

お問い合わせ: ask@esongemc.com / +82-2-2082-5420
