熱伝導電磁波吸収体


概要

熱伝導電波吸収シート, 放熱電波吸収シート, 電磁波制御材(熱伝導タイプ), ノイズ抑制熱伝導シート
  • 熱伝導電磁波吸収体は熱伝導シートの特性と電磁波ノイズ抑制機能を同時に備えるハイブリッドシリコーンパッドである。
  • 優秀な熱伝導率と卓越の粘着力特性で熱伝導(放熱)効果が優れる
  • 広い周波数帯域(1MHz up to 3GHz)と使用温度範囲が広くて、製品の活用性が優秀である。

特長

  • 優秀な熱伝導率実現(3.0 W/mK可能)
  • 広い周波数帯域で対応できる(1MHz up to 3GHz)
  • 使用温度範囲が広くて活用性が多様である。(-40~150ºC)
  • とってもフレキシブルで被着物との粘着力が優秀である。
  • 難燃性が優秀である。
  • 顧客様の要求事項に応じた多様な形状での加工ができる。

製品の詳細

製品の仕様

項目 単位 SRA91 SRA92 SRA93 SRA94
熱伝導率 W/mK 1.5 2.0 2.5 3.0
透磁率 (μ′ at 3MHz) - 10 13 17 25
使用温度 °C -40 ~ +150 -40 ~ +150 -40 ~ +150 -40 ~ +150
密度 g/cm3 4.5 4.8 5.2 5.5
表面抵抗 Ω/□ 1 x 109 1 x 109 1 x 108 1 x 108
硬度 (Shore 00) - 60 ±10 60 ±10 70 ±10 70 ±10
標準サイズ mm 150*150 ±1%, T1.0~3.0 ±10%
難燃性 UL94 V0 相当


透磁率 / 電力損失


SRA91(1.5W/mK)

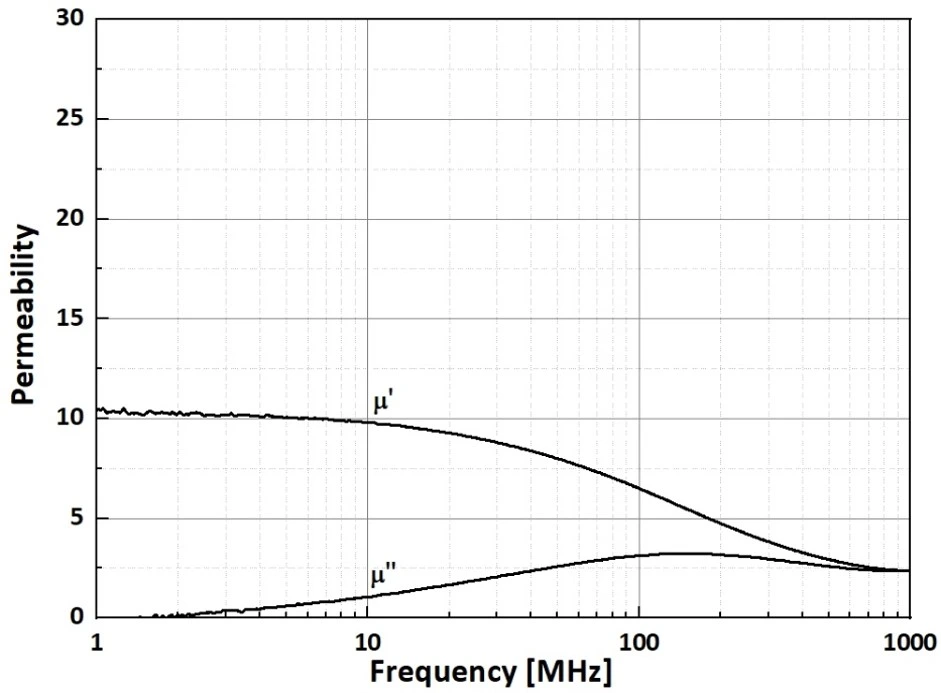

  • SRA91-1.5W-permeability-graph

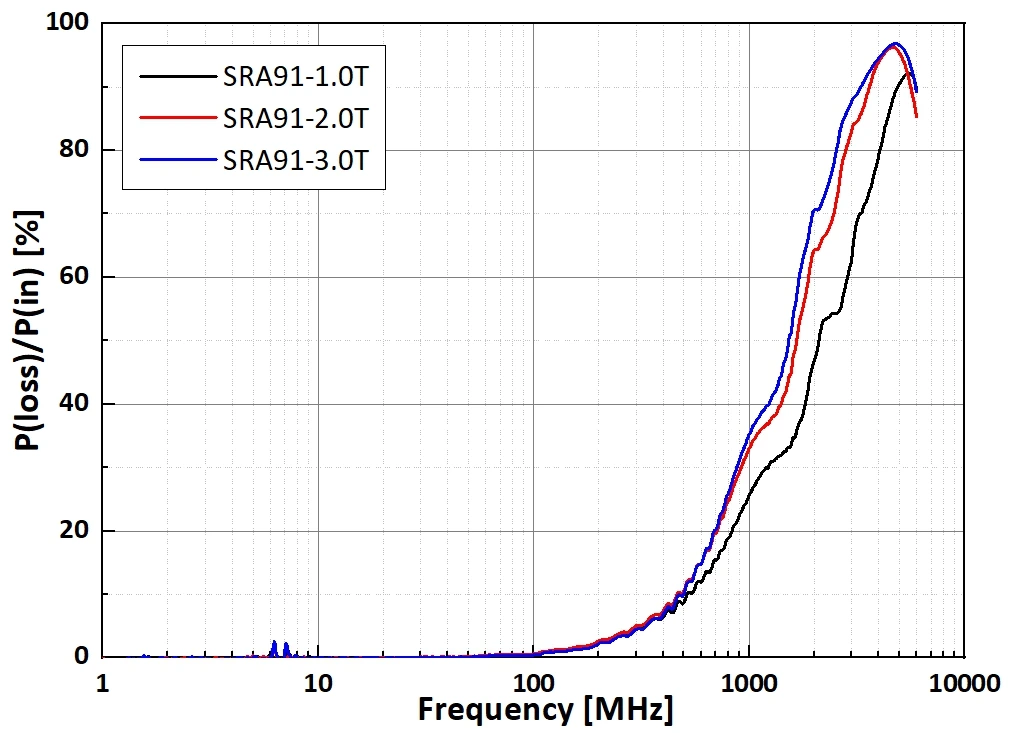

  • SRA91-1.5W-power-loss-graph


SRA92(2.0W/mK)

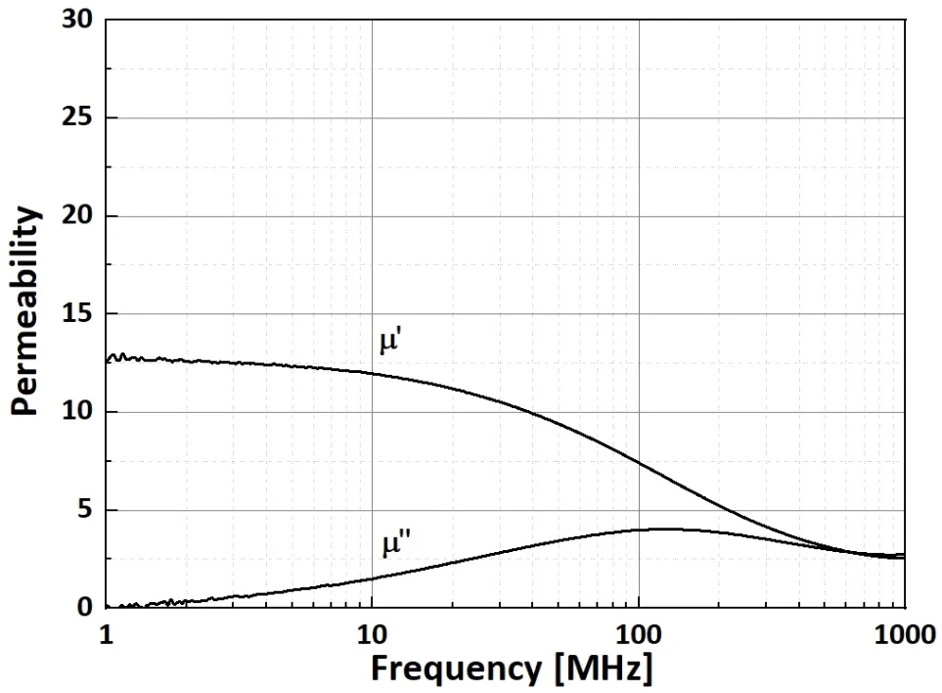

  • SRA92-2.0W-permeability-graph
  • SRA92-2.0W-power-loss-graph


SRA93(2.5W/mK)

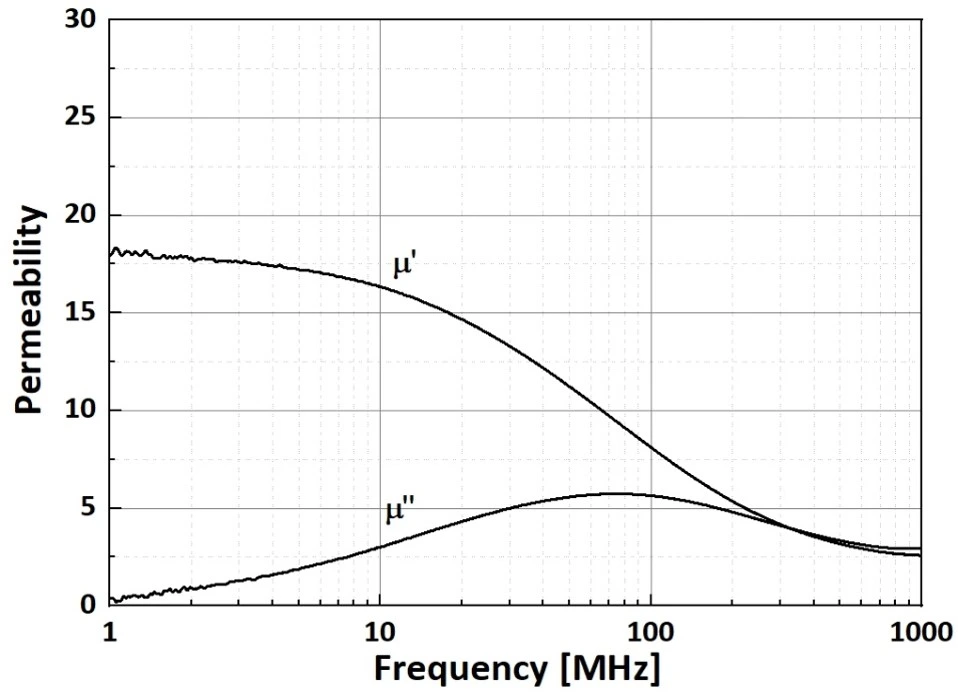

  • SRA93-2.5W-permeability-graph

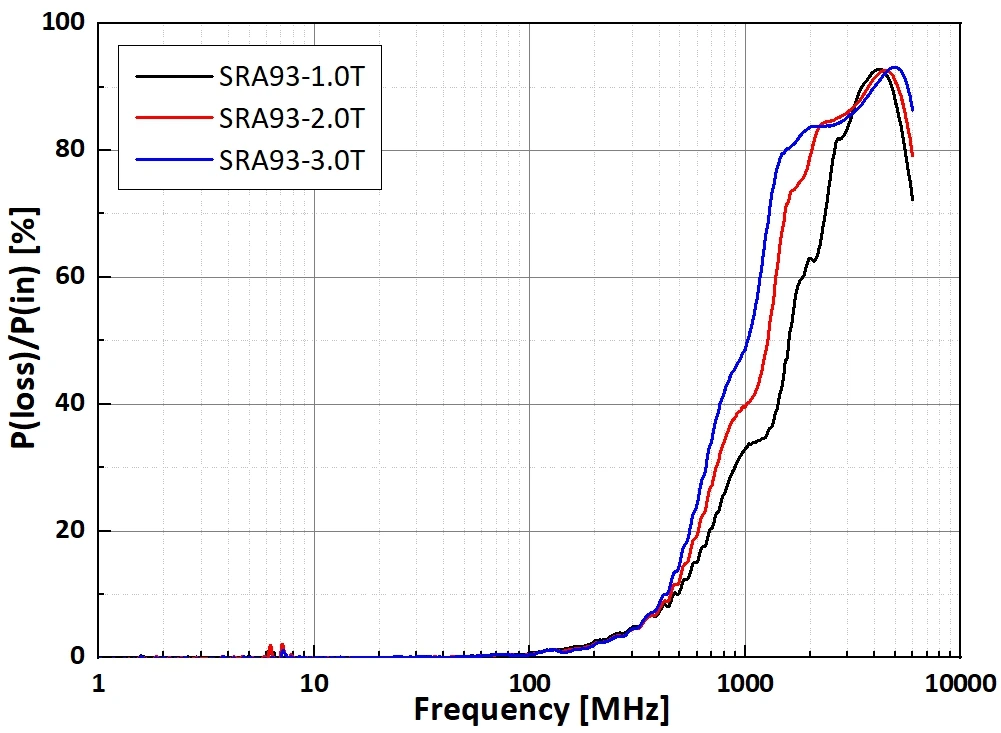

  • SRA93-2.5W-power-loss-graph


SRA94(3.0W/mK)

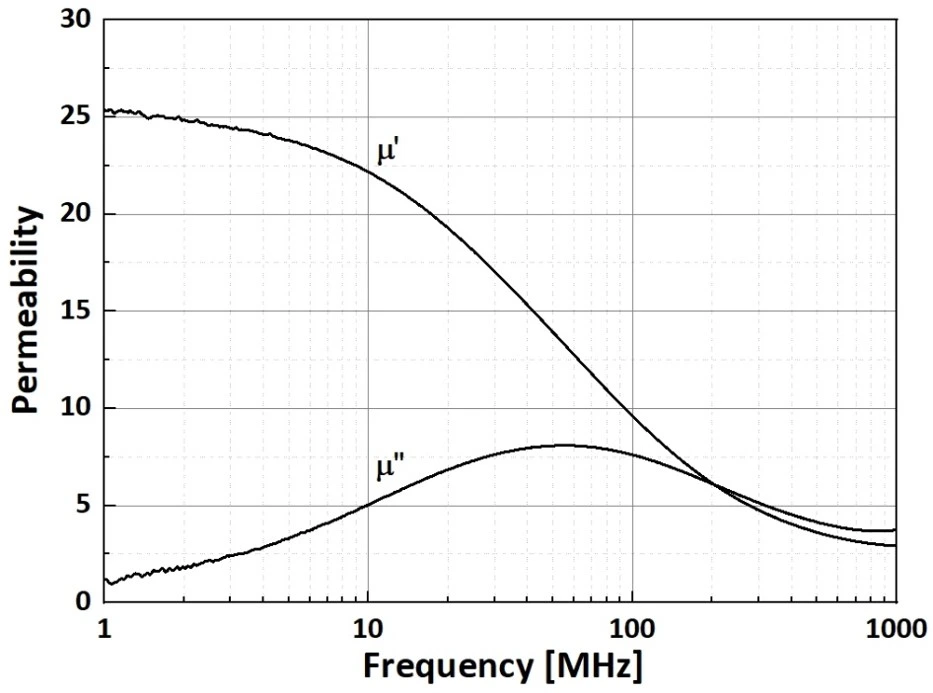

  • SRA94-3.0W-permeability-graph

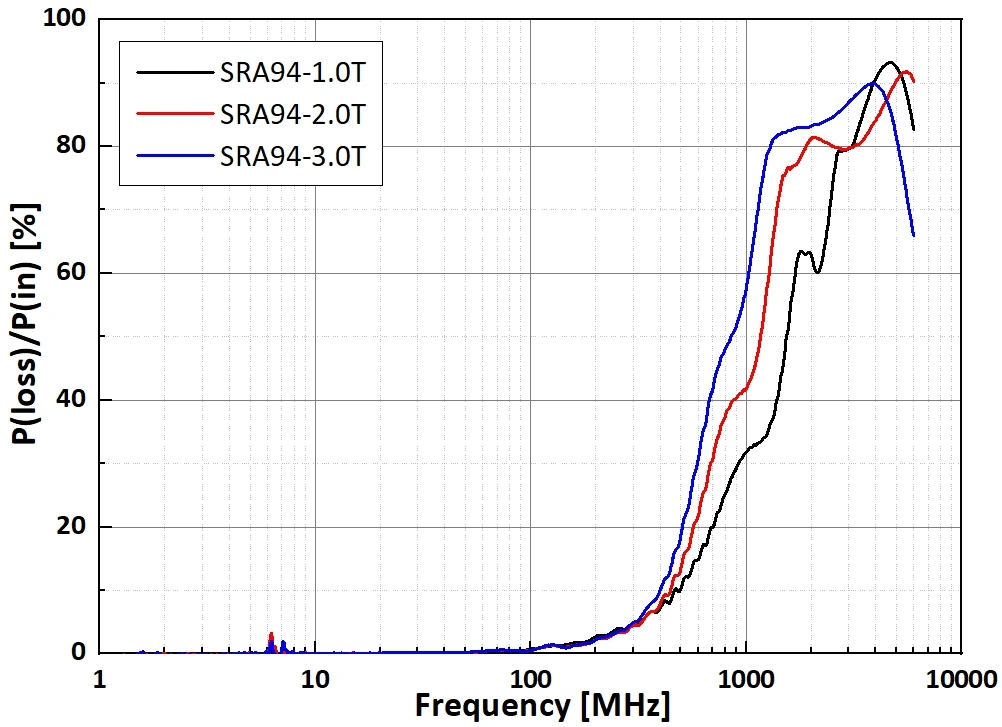

  • SRA94-3.0W-power-loss-graph

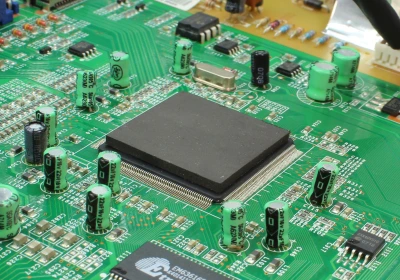

適用事例

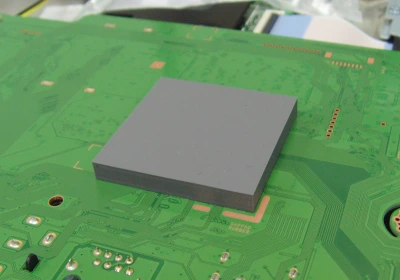

初熱源とヒートシンク/メタルケースの間に付着し、ノイズ抑制と放熱効果を同時にある。


  • 熱伝導電波吸収シート
  • 放熱電波吸収シート
  • 電磁波制御材(熱伝導タイプ)


製品サポート

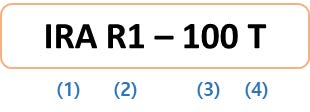

品番

熱伝導電波吸収シート

番号 内容 例示
(1) 製品コード SRA (For EMI)
(2) 一連番号 91: 熱伝導+電磁波吸収
(3) 厚み (T) 0200: 2.0mm, 0150: 1.5mm
(4) 粘着テープ有無 N: テープなし
